TZ30天正结构软件，通过数据集成、标准集成的方式使其具有植入数据信息，承载信息，扩展信息等特点，具备了BIM应用的相关特性。我们将设计师在绘图过程中常用的命令分类提取出来，同类功能以选项板的形式呈现在二维草图和注释模式下。用户可在选项板上直接点击按钮激活相关命令，无需反复点选多级菜单寻找命令，更方便快捷的完成工程图纸的绘制工作。利用国产CAD图形平台开发的最新一代TZ30天正结构软件，继续以先进的结构对象概念服务于结构施工图设计，快速实现由二维平面到三维立体的切换，整个工程一目了然。

TZ30天正结构软件

梁设计

梁设计模块可可快速绘制梁、集中标注、原位标注、附加吊筋、附加箍筋等。可自动导入结构计算软件设计结果，满足各种设计需求。支持编号系统自动检查、调整； 支持根据结构设计结果数据进行初步的出图前检查；支持实时查看梁配筋率、配箍率。

自定义对象构造专业构件

天正开发了一系列自定义对象表示结构专业构件，具有使用方便、通用性强的特点。例如梁、剪力墙、柱、板构件具有完整的几何和材质特征，可以像AutoCAD的普通图形对象一样进行操作，用夹点随意拉伸改变几何形状，也可以双击对象进行梁宽、板厚等参数的修改，显著提高编辑效率；同时上述修改在三维视图中也可以直观地体现出来，实现了二、三维一体化的可视化设计方式。

柱设计

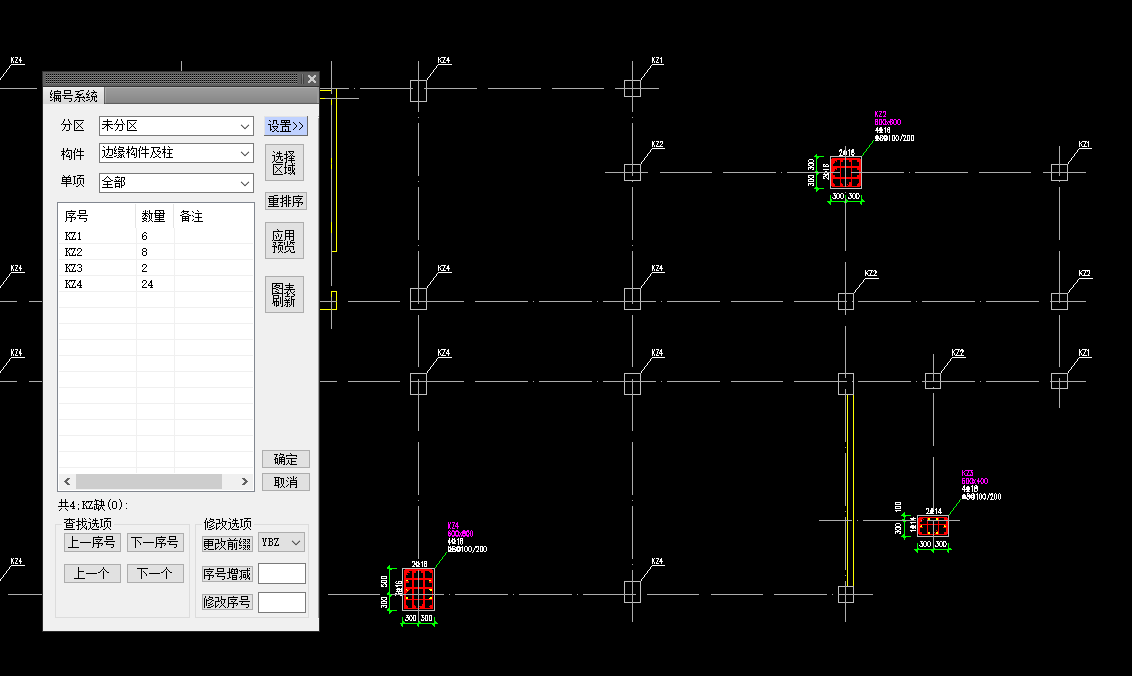

提供不同截面形状柱子的绘制功能。可快速绘制柱、集中标注、原位标注等。可自动导入结构计算软件设计结果，满足各种设计需求。支持编号系统自动检查、调整； 支持二维线图纸转换为天正实体；支持根据结构设计结果数据进行初步的出图前检查；支持平面布置图与柱表联动修改；支持柱表法和平面法两种绘图方式的一键相互转换；支持实时查看柱配筋率、配箍率。

剪力墙设计

软件提供方便快捷的剪力墙设计功能，可完成结构设计剪力墙设计需求。可快速绘制剪力墙、边缘构件、墙表等。可自动导入结构计算软件设计结果，满足各种设计需求。支持编号系统自动检查、调整；支持自动从结构计算软件数据生成边缘构件；支持根据结构设计结果数据进行初步的出图前检查；支持平面布置图与墙柱表联动修改；支持实时查看墙柱配筋率、配箍率。

楼板设计

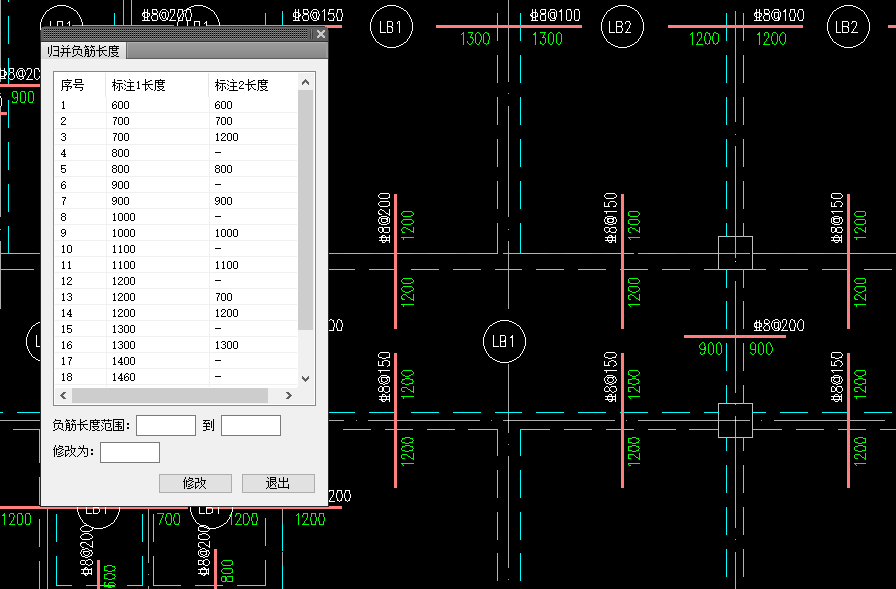

软件提供方便快捷的楼板设计功能，可完成结构设计楼板设计需求。可快速绘制楼板、板洞等。可自动导入结构计算软件设计结果，满足各种设计需求。支持归并负筋长度、调整楼板钢筋； 支持自动生成楼板剖切图；支持各种画法间一键转换。

图形数据接口

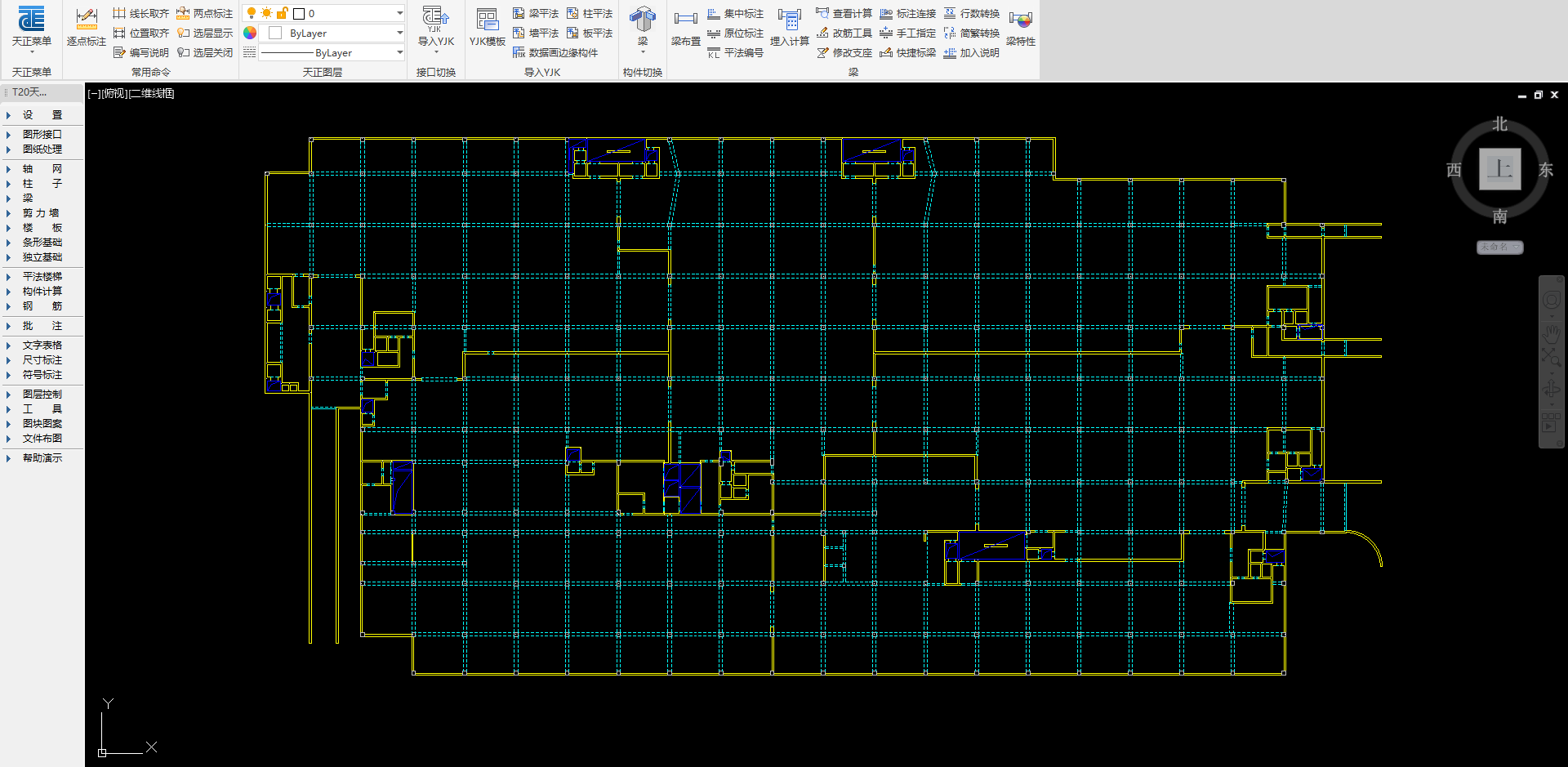

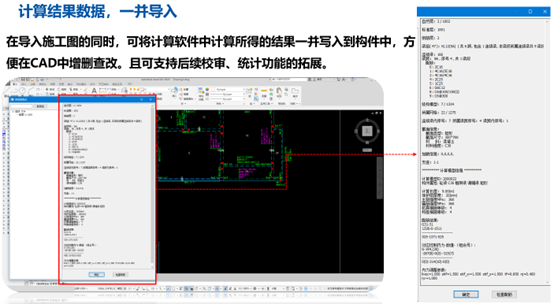

提供了PKPM和YJK两款结构计算软件的数据和图纸接口。可以把结构计算软件的建模结果，通过数据，转换为天正结构图层、梁、柱、剪力墙、楼板构件，自动快速，解决了设计师在CAD中重复绘制模板图的工作。同时，可以将结构计算软件绘制的平法施工图，转换为天正结构对象，例如梁集中标注对象、边缘构件对象等，方便细部修改，可实现快速出施工图。 另外，图形接口中的导入建筑命令，可以把天正建筑平面图转换成框架结构、框剪结构或者剪力墙结构平面图。转换的内容包括：天正建筑图层转换为天正结构图层，建筑的墙转换为结构的梁或者墙，建筑的门窗转换为结构的连梁和洞口。通过不同的条件设置，可以对不同构件进行过滤，只转换需要转换的构件。该功能的目的主要是完成一些建筑图到结构图自动转化，根据图纸的复杂性还需要不同程度的细部修改。

基础计算功能

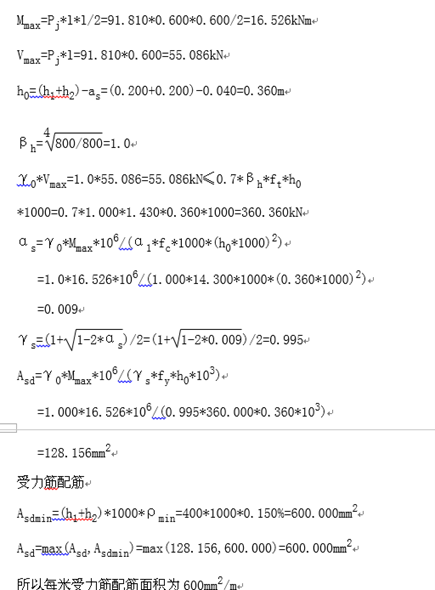

支持基础计算、验算功能，计算符合《混凝土结构通用规范 GB 55008-2021》、《建筑结构荷载规范 GB 50009-2012》、《建筑地基基础设计规范 GB 50007-2011》、《建筑抗震设计规范GB 55001-2010（2016年版）》等最新的基础设计计算国家规范，依照前述规范中对不同形式的基础进行计算或验算。所有计算提供计算结果及计算依据的计算书输出；对于超限值的情况，提供特别提醒。

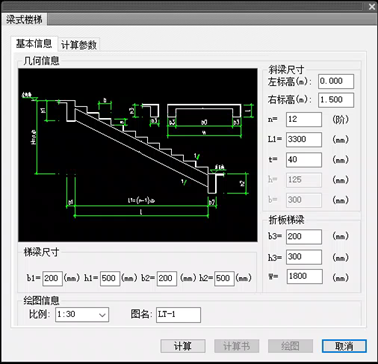

楼梯构件计算

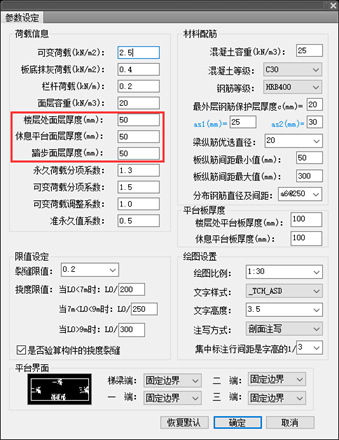

提供板式楼梯、梁式楼梯两种楼梯构件的计算功能，用户可以设置楼梯的荷载信息，荷载组合分项系数；材料信息和配筋的设定；限值的设定以及后续绘制施工图的比例等的设置。计算符合《混凝土结构通用规范 GB 55008-2021》、《建筑结构荷载规范 GB 50009-2012》、《建筑抗震设计规范GB 55001-2010（2016年版）》等最新的楼梯设计计算国家规范，依照前述规范中对不同形式的楼梯进行计算。所有计算提供计算结果及计算依据的计算书输出；对于超限值的情况，提供特别提醒。

楼梯整体计算

可以将楼梯间平面图组装为整体楼梯间，用户可以设置楼梯的荷载信息，荷载组合分项系数；材料信息和配筋的设定；限值的设定以及后续绘制施工图的比例等的设置。计算符合《混凝土结构通用规范 GB 55008-2021》、《建筑结构荷载规范 GB 50009-2012》、《建筑抗震设计规范GB 55001-2010（2016年版）》等最新的楼梯设计计算国家规范，依照前述规范中对楼梯梯段、梯梁和休息平台板进行计算，同时自动根据计算结果，绘制配筋图，楼梯剖面图。所有计算提供计算结果及计算依据的计算书输出；对于超限值的情况，提供特别提醒。

先进的专业化标注系统

天正结构软件针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对结构绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象。同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象，各自带有符合出图要求的专业夹点与比例信息，编辑时夹点拖动的行为符合设计习。

天正二三维一体化设计

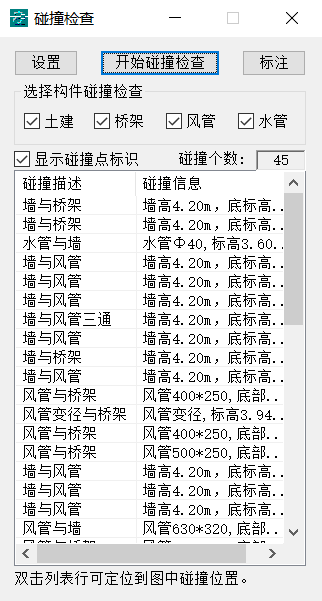

​​​​​​​在高效快捷的进行二维图纸绘制时，三维模型同步完成，快速实现由二维平面到三维模型的自由切换，二维三维同步完成碰撞检查。

基础绘图功能

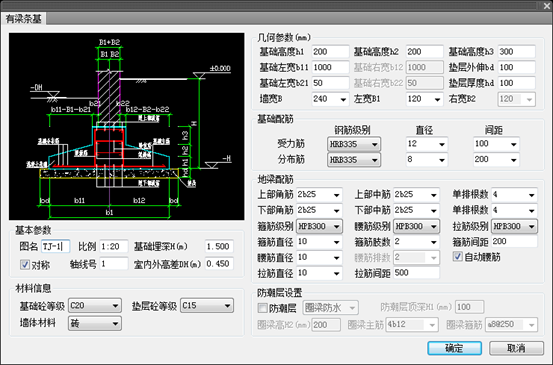

支持多种形式的基础绘制。条形基础的平面布置，无筋条基、无梁条基、有梁条基和双墙条基的剖面详图绘制；独立基础的平面布置，地梁的绘制，锥形单柱、阶型单柱、杯口基础、无梁双柱、有梁双柱的剖面详图绘制。
