T30天正电气软件，通过数据集成、标准集成的方式使其具有植入数据信息，承载信息，扩展信息等特点，具备了BIM应用的相关特性。软件具备便捷而完备的室内部分，可以快速布置平面图、生成系统图并进行各系统的计算。在专业功能上，软件采用当前最新国家规范，体现了功能规范性、系统性与操作灵活性的完美结合，最大限度地贴近工程设计。天正电气不仅适用于民用建筑电气设计亦适用于工业电气设计。

电气平面设计

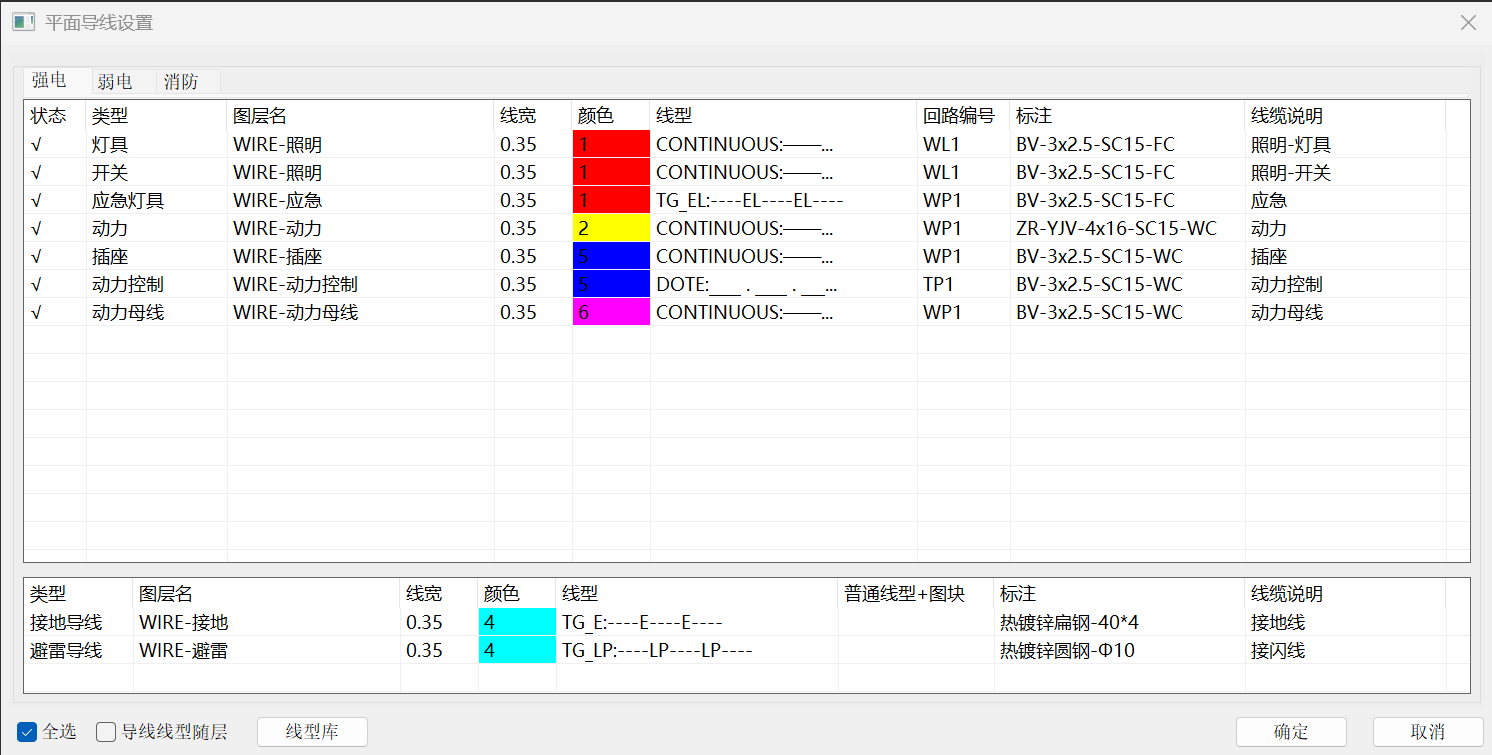

提供多种布置平面设备与导线的方法，布置平面设备时，设备输出界面采用了浮动式窗口结合动态预演，所见即所得，相辅灵活的右键菜单编辑功能，可方便地绘制动力、照明、弱电、消防、变配电室布置和防雷接地平面图。

电气计算

提供全面的电气计算功能，适用于建筑电气设计。包括：【逐点照度】、【照度计算】【多行照度计算】（利用系数法）、【导光管】、【路面照度】、【投光照度】、【UGR照度】、【负荷计算】、【无功功率补偿】、【短路电流】计算、【低压短路】电流计算、【电压损失】计算、【年雷击次数】计算、【继电保护计算】等。所有计算结果均可导入WORD或EXCEL进行保存。
【逐点照度】可计算空间每点照度，显示计算空间最大照度、最小照度值。支持不规则区域的计算，充分考虑了光线的遮挡因素，可绘制等照度分布曲线图，输出Word计算书

高压短路计算模块：
该功能采用“节点导纳”法，实现计算绘图一体化；支持用户任意搭建方案主接线图及阻抗图，并可由主接线图自动转换阻抗图，通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流；同时计算多个短路点的短路电流（三相短路电流及不对称电流计算），计算结果可成成CAD和word计算书，整个计算无须人工查表，星角变换，智能化的数据处理方式极大提升了计算效率及精度。

变配电室

快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑，配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图。

T30天正电气软件

【负荷计算】需要系数法，可直接读取系统图数据，也可自行输入，根据总负荷计算结果，自动计算“无功补偿”，及进行变压器选型，并且支持多变压器计算。

【截面查询】可根据计算电流及载流量查询导线、电缆截面积，及穿管管径，并可查看相应导线或电缆的载流量。

滚球法避雷

折线法避雷

三维桥架

【三维桥架】系列命令可方便绘制多层、弧形等桥架，绘制过程中自动生成弯通、三通、四通、变径等构件，根据绘制需要可自动生成垂直段桥架及相应垂直构件，桥架各部分构件相互关联，拖动一部分其余相关连部分随之联动，可多种样式及规格支吊架，并自动进行桥架标注，以及构件统计。

提取清册

【提取清册】功能：支持从多个系统图中同时提取电缆起点、终点、电缆编号、控制电缆编号等基础数据，同时控制电缆以红色显示，和电力电缆区分。最终将提取结果导入用户现有电缆清册文件。

隧道设计

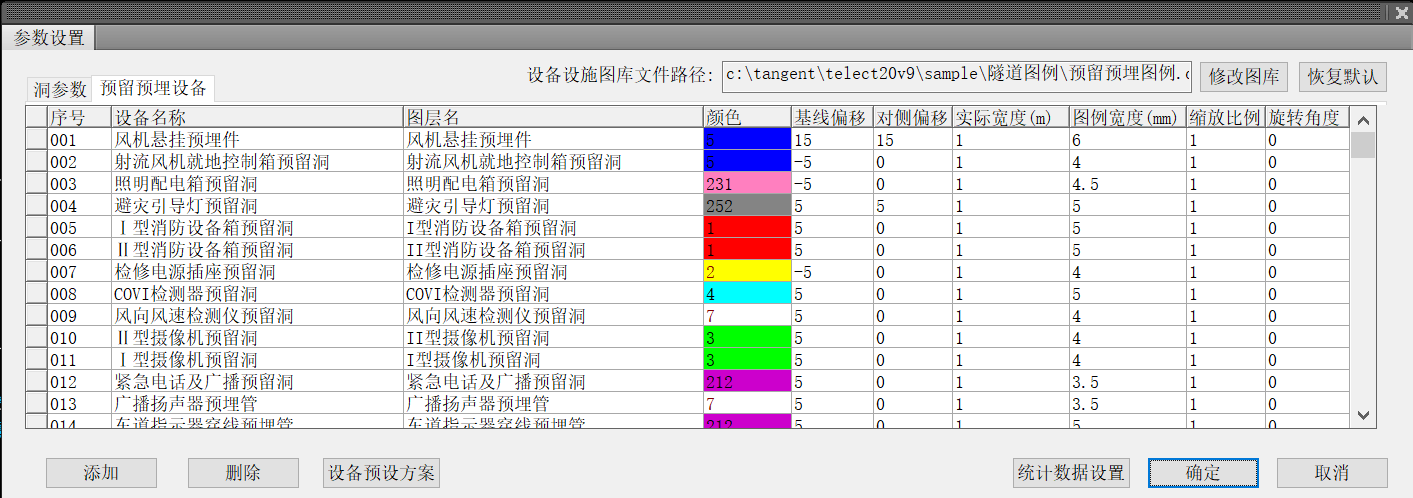

可进行隧道预留预埋平面布置图的设计与绘制。支持导入Excel文件内的桩号或使用软件提供的布置规则自动生成设备桩号，同时隧道内设备具有碰撞检测功能。

电气系统设计

支持自动生成照明系统图、动力系统图、低压单线系统图，还可方便绘制各种弱电系统图及二次接线图。其中自动生成的配电箱系统图同时还完成负荷计算功能。此外系统提供数百种常用高、低压开关柜回路方案，80余种原理图集供用户选择。

接地避雷

可自由绘制避雷针、避雷带，绘制接地线、接地极。对于天正建筑条件图，可自动生成避雷带。【滚球避雷】支持多针二维、三维避雷，移动避雷针其二维、三维保护区域随即更新。通过绘制PL线的建筑物外轮廓，并可对其赋高度值，查看建筑物避雷三维状态图，同时可查看任意针的三维保护范围。

电缆敷设

【电缆敷设】系列命令： 导入“电缆清册表”、“电机表”，可自动进行电缆敷设，自动绘制电缆敷设图，自动计算每一回路的电缆长度；也可逐条手工敷设，统计电缆及穿管长度，导出清册，并可导出器材表分类汇总；方便查寻每一条电缆路径，该路径自动高亮显示，可对已经敷设的电缆进行自动标注。提供【信息查询】、【修复连接】、【多图连接】等多种修改及查看功能。

温感烟感
根据参数规定及相关规范，自动计算范围内温感和烟感的不止方式和个数，同时可查看每个探头的探测范围，根据预览效果，可对参数小幅调整，以达到区域内无死角的保护效果

BIM数据中心

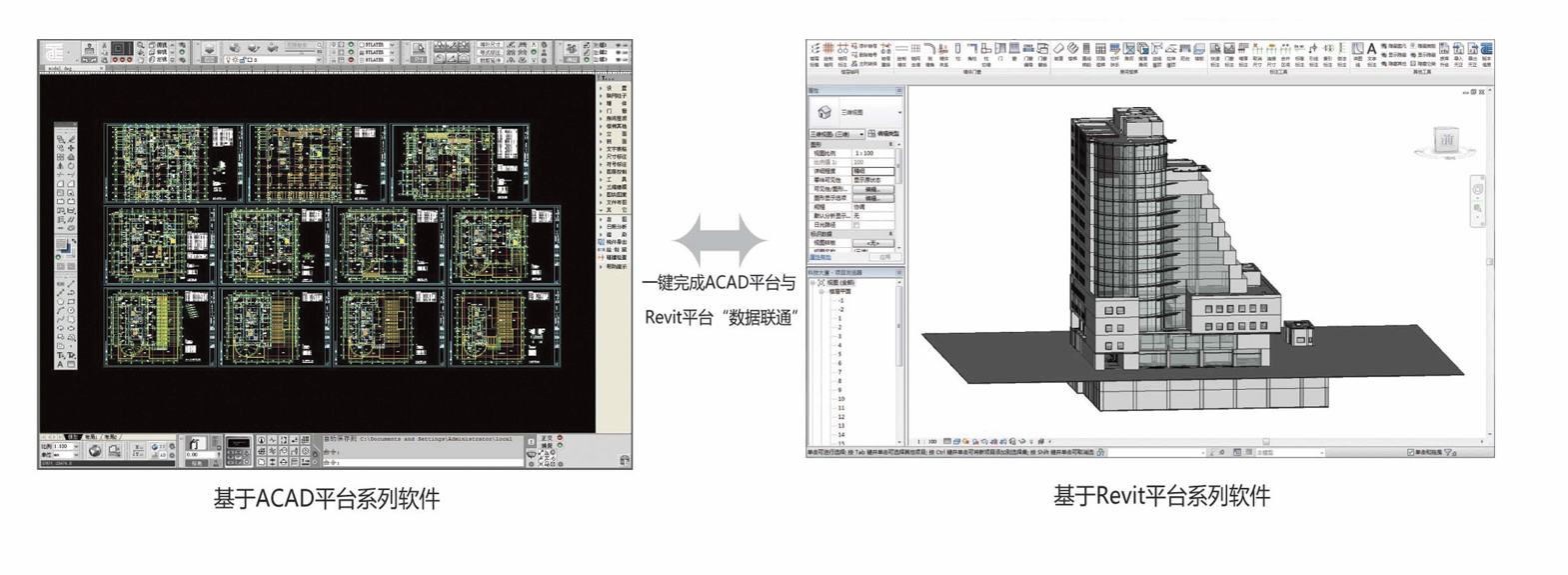

提供BIM数据接口，可实现CAD与Revit平台分时&同步设计
