T30天正建筑通风分析软件

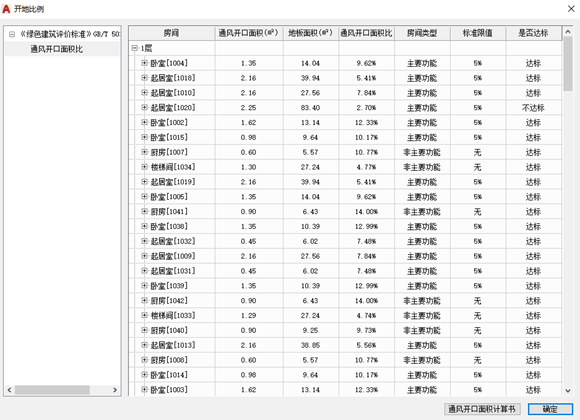

自然通风开口面积比

统计各房间可开启窗扇洞口中流通的有效面积与该房间的地板面积之比，出具符合审查要求的报告书。

T30天正建筑通风分析软件基于AutoCAD平台开发，是一款全新的专业化、智能化的建筑通风分析软件。 软件支持国家最新颁布的《绿色建筑评价标准》GBT 50378-2019（2024年版），可对室外风场、室内风场进行模拟分析。室外风场模拟分析以场地总图（涵盖建筑、绿化带等对象）为依据，按照《民用建筑绿色性能计算标准》JGJ/T 449的要求确定各季节风场的计算域、网格划分、流入边界条件、流出边界条件、侧面边界条件、顶面边界条件、地面边界条件、建筑表面边界条件，采用计算流体力学 (CFD)方法建立室外风环境分析的湍流数学模型（质量、能量及动量守恒控制方程），通过迭代求解得到计算域的空气流动情况。室内风场分析包括室内自然通风模拟分析和建筑通风开口面积计算。前者以建筑模型信息为依据，按照《民用建筑绿色性能计算标准》JGJ/T 449的要求确定过渡季室内自然通风的计算域、网格划分、边界条件，采用计算流体力学 (CFD)方法建立室内自然通风的湍流数学模型（质量、能量及动量守恒控制方程），通过迭代求解得到计算域的空气流动情况；后者统计了建筑主要功能房间的通风开口面积与该房间的地板面积之比。 软件支持对室外风场进行模拟分析，可获得场地内的风速分布、风速放大系数分布、建筑迎风面与背风面压力分布，有利于优化场地内的建筑布局，有利于人们室外行走及活动舒适，有利于建筑的自然通风。软件对建筑室内自然通风和建筑通风开口面积进行计算分析，有利于优化建筑空间和平面布局，改善自然通风效果。

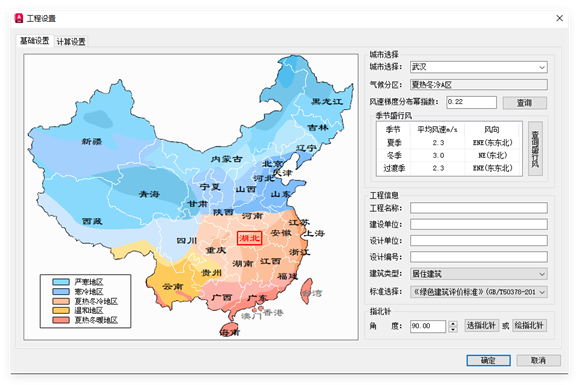

工程设置

设置工程的基本信息和参数，采用可视化窗口模式将国内所有建筑气候分区以及对应的城市进行集成。软件内置了《民用建筑绿色性能计算标准》JGJ/T 449和《民用建筑供暖通风与空气调节设计规范》GB50736中季节盛行风的气象参数，便于查询和修改季节盛行风的风速和风向。

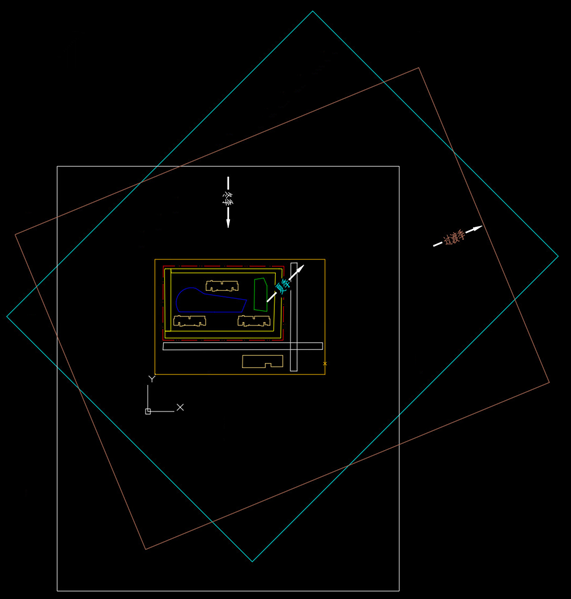

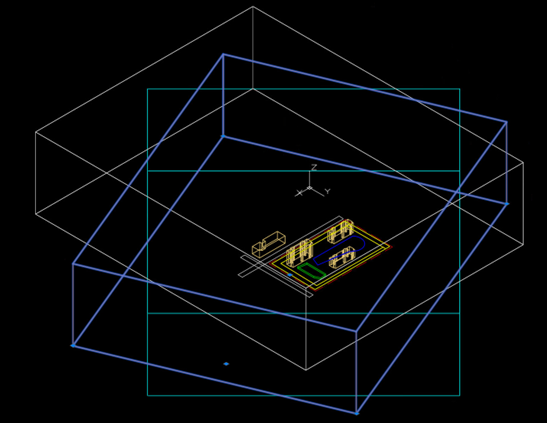

风场范围

室外风场范围是一个包含建筑群的长方体，既支持根据选择总图框确定室外风场，也支持根据选择的建筑确定室外风场。根据工程设置界面中季节盛行风的设置，软件可同时绘制冬季、夏季和过渡季3个工况的风场范围。

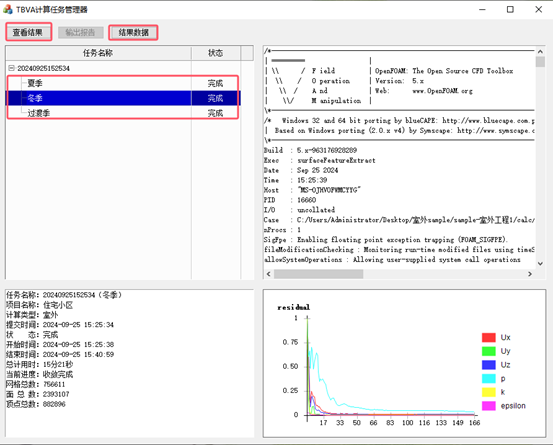

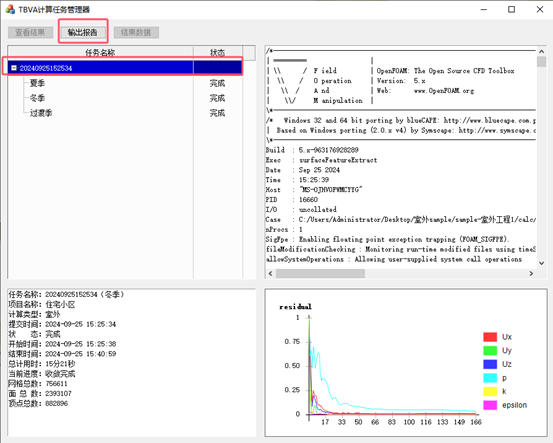

室外计算结果管理

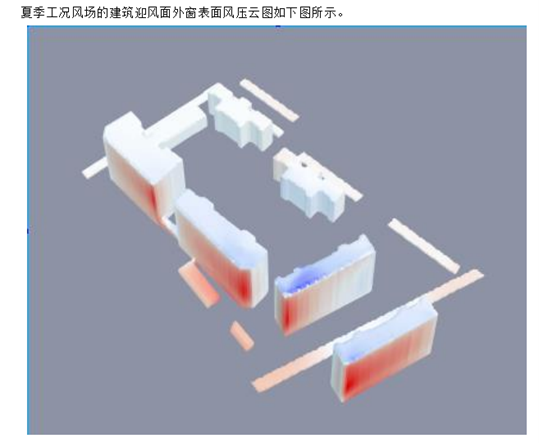

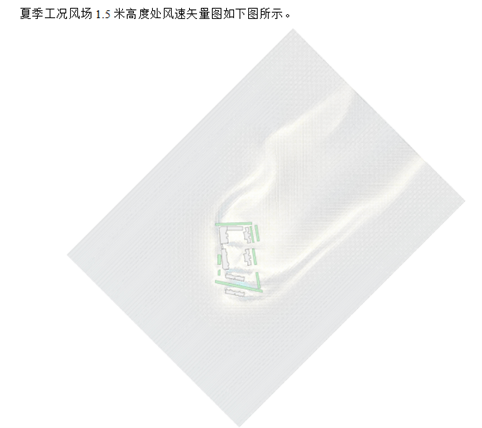

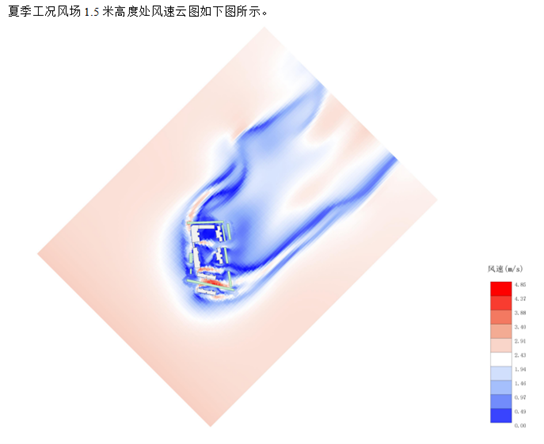

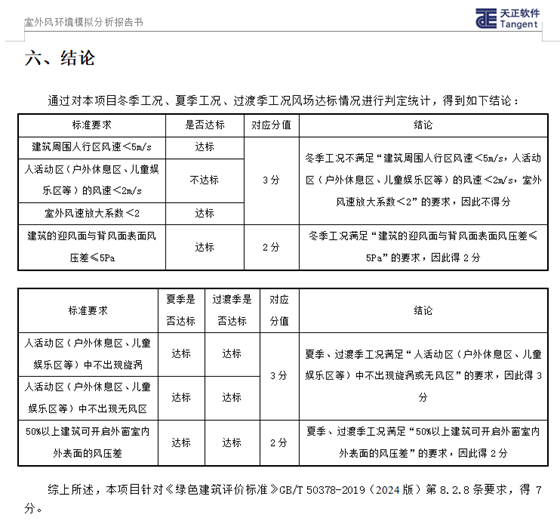

将各季节典型工况下的室外风场模拟计算流程呈现在界面中，包括网格划分、迭代计算状态等进程，所有工况计算完成后，通过“查看结果”按钮输出风速云图、风速矢量图和风压云图，通过“输出报告”按钮输出室外风环境模拟报告书。

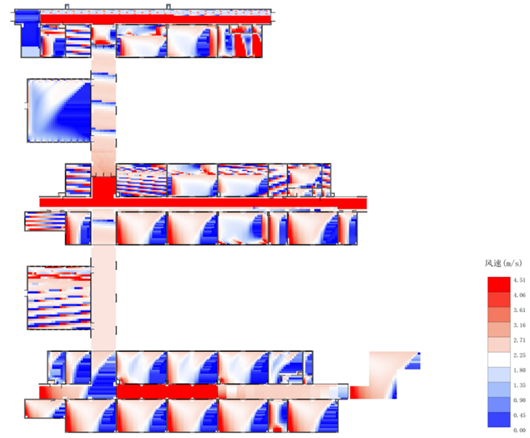

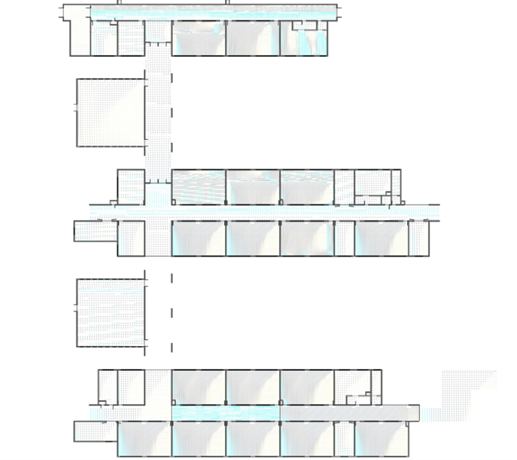

自然通风换气次数

按照《民用建筑绿色性能计算标准》JGJ/T 449、《绿色建筑评价标准》GBT 50378-2019（2024年版）的要求，采用计算流体力学 (CFD)方法建立室内自然通风的湍流数学模型（质量、能量及动量守恒控制方程），通过迭代求解得到室内风场的空气流动情况，生成符合审查要求的通风分析报告书。

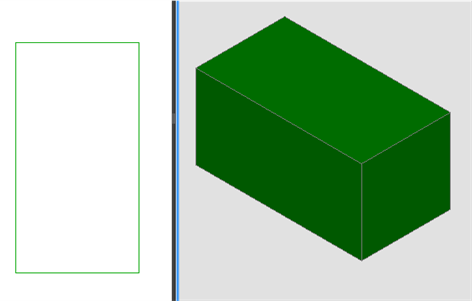

室外建模

通过绘制总图框确定总图的范围，支持点选总图框确定室外噪声的计算区域。用地红线的设定将影响噪声达标分析建筑的数量。，通过对建筑外轮廓线定义高度和底标高来生成建筑模型。建筑外轮廓线既可以通过任意绘制，又可以选择封闭多段线生成，还可以搜索天正墙、柱对象自动生成。建筑模型的绘制过程中可同步标注建筑名称。

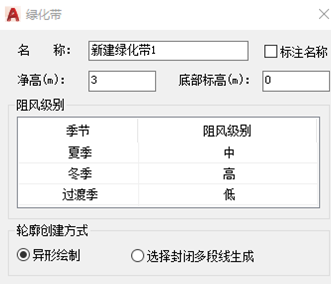

绿化带设置

乔木等绿植对风场内的气流会产生阻碍和衰减作用，可通过绘制绿化带建立这种障碍物的模型，绿化带的绘制界面可设置底部标高、净高、阻风级别等计算参数，绘制过程中可同步标注名称，绘制方式支持任意绘制，也支持选择多段线生成。

区域定义

区域类型包括人行区和人活动区，不同区域类型内的风速等参数的限值要求不同。绘制区域过程中可同步标注区域名称，绘制方式支持任意绘制，也支持选择多段线生成。

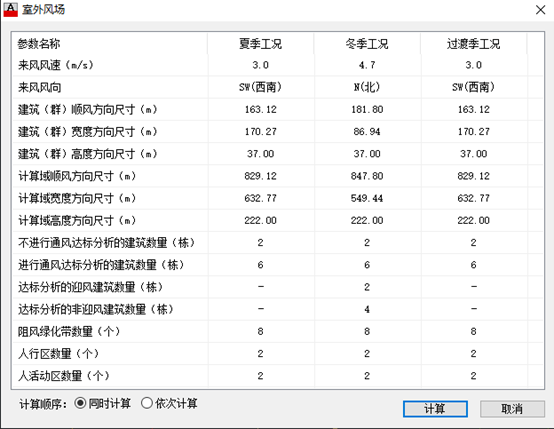

室外风场计算

按照《民用建筑绿色性能计算标准》JGJ/T 449、《绿色建筑评价标准》GBT 50378-2019（2024年版）的要求，采用计算流体力学 (CFD)方法建立室外风环境分析的湍流数学模型（质量、能量及动量守恒控制方程），通过迭代求解得到室外风场的空气流动情况，生成符合审查要求的通风分析报告书。

室内通风设置

采用类似AutoCAD对象特性表模式的通风设置功能可以将门窗的通风开口参数、房间功能属性等准确的指定到模型中，对于部分围护结构可能存在多种参数类型，还能结合过滤选择功能进行分类筛选和赋值，极大的提高了操作效率和精确性。

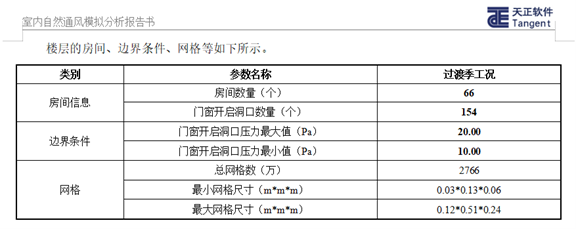

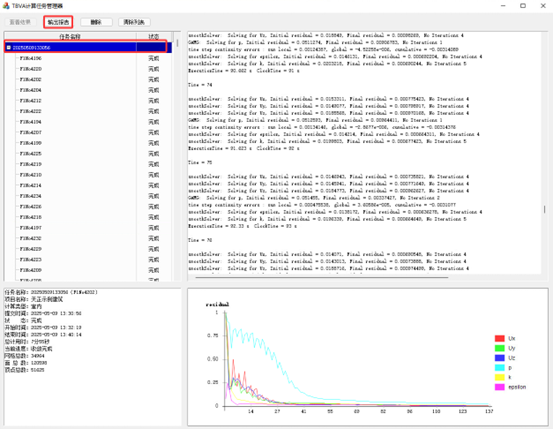

室内计算结果管理

将过渡季典型工况下的室内自然通风模拟计算流程呈现在界面中，包括网格划分、迭代计算状态等进程，计算完成后，通过“输出报告”按钮输出室内自然通风模拟报告书。
