T30天正光伏设计软件

日照仿真

应用三维渲染技术，提供可视化的日照仿真，直观指导建筑规划，并可作为最具说服力的阴影分析验证。提供选择需要生成阴影的建筑物、只显示投影在建筑外表面上的阴影、屏幕截图等功能。

阴影分析

不仅能够绘制各时刻各遮挡物在指定高度平面上产生的阴影轮廓线，还能绘制计算时段内各遮挡物在目标区域内形成的完整阴影区域分布图。用于地面、建筑屋顶光伏系统的组件排布阴影遮挡分析计算。阴影区域分析中指定的目标区域支持多种确定方式，包括建筑屋面、矩形平面、任意绘制平面和已有闭合区域。

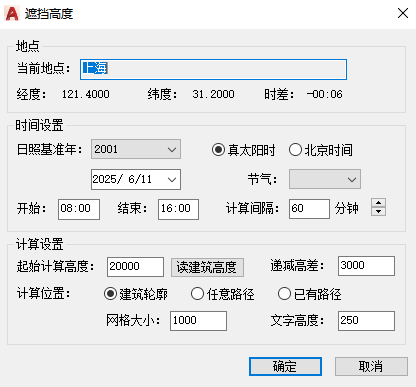

遮挡高度

对各遮挡物在目标路径上不同计算高度处形成的阴影进行分析，统计各采样点在指定时段内的被遮挡高度。用于建筑立面光伏系统的组件排布阴影遮挡分析计算。遮挡高度分析中指定的目标路径支持多种确定方式，包括建筑轮廓、任意路径和已有路径。

T30天正光伏设计软件基于AutoCAD平台开发与运行，是一款全新的专业化、智能化的光伏设计软件。 T30天正光伏设计软件采用可视化窗口模式将全国各地区气象参数进行集成，可对地面、建筑屋面、建筑立面进行光伏组件敷设设计，涵盖对光伏组件敷设面的阴影遮挡分析计算和光伏组件的数据导出，可满足《建筑光伏系统应用技术标准》（GB/T 51368-2019）、《建筑太阳能光伏系统设计与安装》（16J908-5）、《建筑日照计算参数标准》（GB/T 50947-2014）等标准和图集的要求。 T30天正光伏设计软件支持阴影遮挡分析计算、光伏组件敷设设计和光伏组件的数据导出，不仅提升了光伏设计的精度和效率，优化了光伏系统的发电性能和成本效益，还能推动行业向智能化、标准化方向发展，使太阳能发电更加高效、可靠和普及。

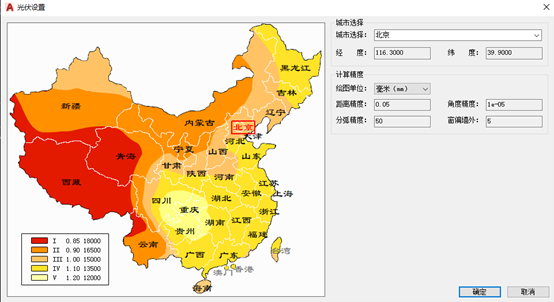

光伏设置

采用可视化窗口模式将全国各地区气象参数进行集成。软件支持米和毫米两种不同的绘图单位，方便规划设计和建筑设计根据各自习惯进行选择。并且提供单位转换命令，可以在两种单位之间进行快速切换。

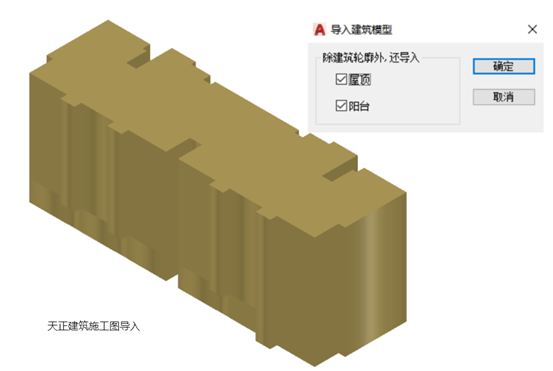

导入建筑

支持多种格式的模型导入，例如天正建筑模型、天正TR模型等。

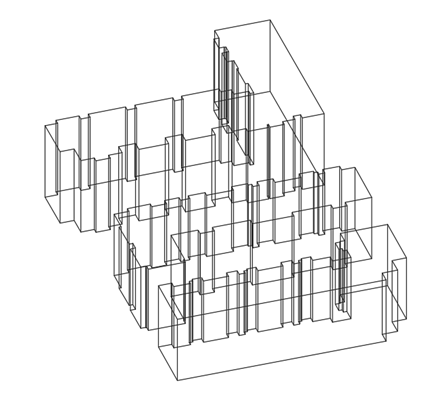

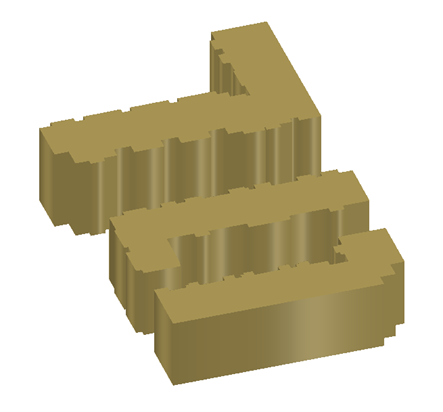

模型建立

强大的模型建立功能，可满足任意建筑模型的创建；智能屋顶和三维实体结合实现种类丰富的屋顶及构筑物的创建。同类软件或AutoCAD建立的模型进行转换后可直接应用于天正光伏设计，也支持导入天正建筑施工图或者Revit图纸生成光伏分析模型。可将带有尺寸的CAD多段线模型直接转换为T30-PSD可用的平板模型。

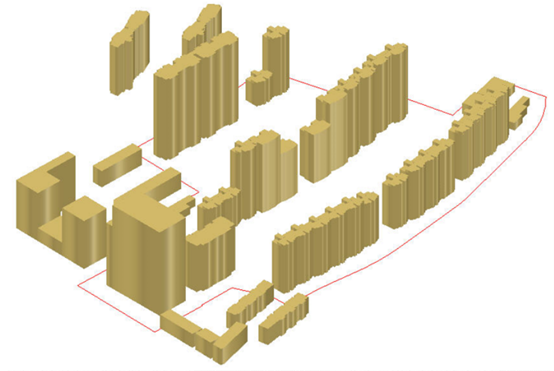

建筑高度

通过对闭合的建筑外轮廓线定义其高度和底标高来生成建筑的主体模型，包括建筑附属物和构筑物等。

建筑屋顶

采用天正建筑软件和天正光伏设计软件提供的屋顶对象或体量建模功能可快速建立各种复杂屋顶、老虎窗及屋顶的特殊构件。

创建坡地

提供由等高线创建坡地功能，同时提供坡地对象编辑功能，解决了山地城市光伏设计坡地建模难题。

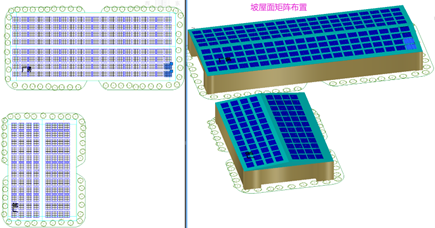

太阳能板

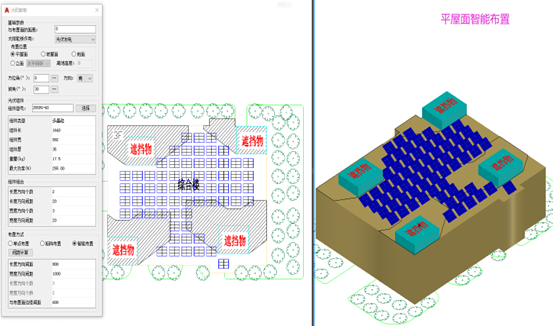

支持在建筑物平屋面、坡屋面、立面及地面上进行光伏组件敷设设计。用户可自定义光伏组件的性能和规格参数，或从数据库中直接选取相应参数。支持单点布置、矩阵布置及智能布置等多种布置方式，并能够计算光伏组件不受障碍物或前排组件遮挡所需的最小间距。

立面光伏

用于生成立面光伏组件布置图，即将建筑立面上的光伏组件以展开图的形式整合到平面图中，便于设计审核、施工定位及光伏系统效率的综合评估。

导出数据

将光伏组件的名称、材料、方位角、倾角、面积及数量等关键参数以标准化的XML格式导出，并由T30天正建筑碳排放分析软件进行解析，进而计算发电量与减碳量，以实现光伏系统理论发电性能与能源收益的精准评估。
