一、 按使用功能分类讲解使用要点

1． 轴网及其标注

(1) 轴线的表示

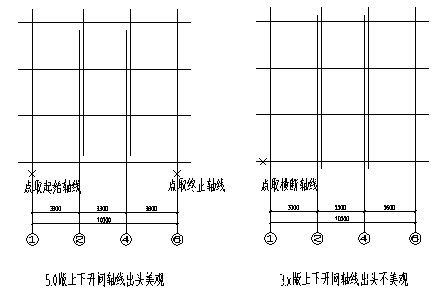

　　轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创建外，也可以用AutoCAD的绘图功能来创建。这与3.x版是相同的，区别在于，上下开间(或左右进深)不一致时，TArch5的轴线可以更加美观，不象3.x版对轴线的出头长度有苛刻的要求，否则3.x版无法使用轴网标注功能。5.0版只要注意轴线出头平齐的原则就是了。

(2) 轴网标注
　　TArch5.0使用两点轴标的方式来标注所有轴网(直线、弧形、圆形)，通过起始轴线和终止轴线确定一组平行或散射的轴线作为一个整体进行标注，可以同时进行双侧标注。

图1 轴网比较

　　双侧标注时形成的两侧的轴号是一个对象，因此后续的轴号关联修改可以自动化。轴号的外偏功能不再设立专门命令，而是利用夹点功能。

(3) 轴号拥挤的问题

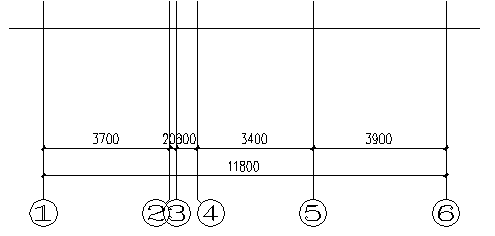

　　用户可能会遇到一个问题，有时轴号非常拥挤，轴号外偏仍然不能解决重叠的问题。　　

图2 轴号拥挤

　　那么这时有2种推荐的解决方法：

　　其一是利用对象编辑把轴圈变小，有时略为变小一点，就可以通过常规的轴号外偏功能解决拥挤问题。

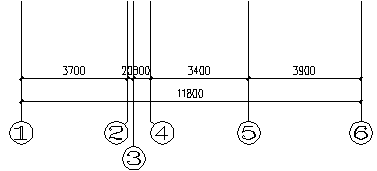

　　其二是单独引出若干个轴号。操作流程是，首先用对象编辑删除待引出的轴号，注意回答不重排轴号；然后用逐点轴标标注待引出的轴号；最后通过夹点把待引出的轴号拉开。

图3 删除轴号后逐点轴标

(4) 组合轴网

　　对于轴网的标注还有另外一个问题，那就是组合轴网的问题，即直线轴网和弧线轴网连接所产生的共用轴线问题。

图4 组合轴网的标注

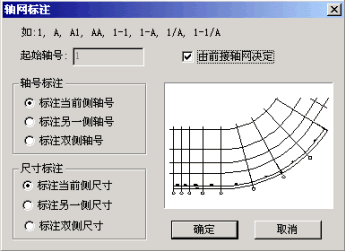

　　TArch5.0对这类组合轴网有很好的解决办法。组合轴网不能一次性完成标注，分别对直线轴网和圆弧轴网进行标注。标注第2个轴网时，它的起始轴线就是第1个轴网的终止轴线，注意使用对话框中的"由前接轴网决定"，这样不仅解决了共用轴号的问题，而且第1个轴网的轴号重排时，第2个轴网的轴号也自动重排。需要提示一下，已经发行的版本有个漏洞，如果点中轴线后用右键菜单激活两点轴标，并且开启了"由前接轴网决定"的选项，则命令中途结束，从屏幕菜单点取则没有这个问题。　　

　　　　 图5 使用"前接轴网"的选项

2． 墙与柱

　　墙与柱是平面图中的主体结构，要注意到下列几个方面：

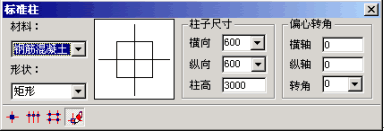

(1) 柱子插入时，一般而言不用设偏心，以后再调柱位。对话框下面一排图标是多种插入方式，最后一个图标是替换，可以用当前的参数替换前面已经插入的柱子。

图6 柱子的插入和替换

(2) 墙体比较常见，也比较造成困惑的是墙体之间或墙与柱的连接问题。TArch5要求墙的基线准确相交作为墙体连接的依据，"单线"和"单双线"（是针对墙体而言的）显示状态可以看到墙体基线。一般沿着轴线绘制墙体，就能保证墙体连接的正确性。很多时候要求墙边与柱边或另一不等厚的墙边对齐，那么可以使用『边线对齐』的功能来对齐，事实上边线对齐就是维持基线位置和总墙厚不变的原则下，通过自动修改基线左右的墙厚来达到边线对齐的目的。

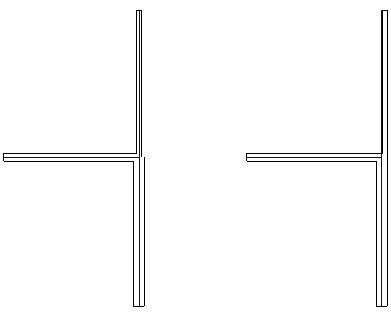

图7 不等厚墙的边线对齐

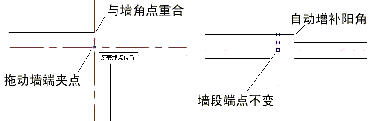

　　有时可能出现不等厚度墙的"T"形连接，可以增加一段短墙变为"＋"连接。如图通过夹点拖动，自动加一短墙，修补缺角。　　

图8 不等厚墙缺角的修补

(3) 异形立面墙的问题。山墙等异形立面的墙可以通过下面几个步骤实现：

　　a. 墙的高度足够高；
　　b. 多视口环境；
　　c. 墙面UCS设置坐标系；
　　d. 在墙面上绘制pline轮廓，用来截断墙，pline首末段不要上翘；

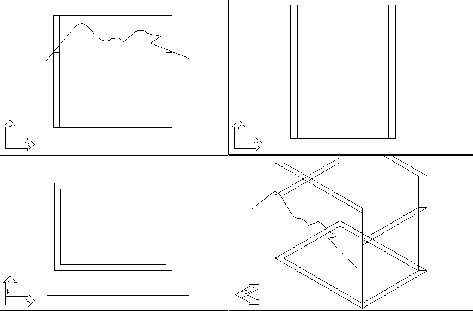

图9 异型立面墙的准备

　　e. 执行异形立面命令，一个轮廓可以截断一系列平行的墙。

图10 异型立面墙的生成

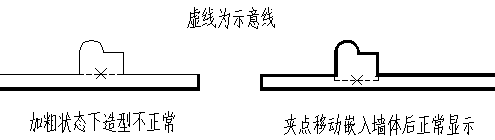

(4) 墙体造型－异形平面墙问题。在加粗状态下，如果显示为细线，请把墙体造型在墙壁上的边通过夹点拖动到墙体内，就可以正常加粗了。 　

图11 墙体造型的加粗

(5) 墙体Trim和Extend的问题。以Line等对象作为边界对墙体进行修剪和延伸，可能没有反应。解决方法：临时把墙体捕捉位置设置为<墙体捕捉基线>(快捷键：F12)，再进行操作就可以了。墙体用"单双线"、"单线"状态表示时，可以无障碍的进行Trim/Extend。

(6) 平行生线命令：对墙边或柱边偏移出平行线，用来做辅助线等。

(7) 内外墙问题。内外墙的用途主要体现在立面生成和三维组合上。为了提高速度，生成立面时忽略了内墙。三维组合时也可以忽略内墙以减少3D模型面数。可以自动识别和手工指定相结合确定内外墙。

(8) 单元镜像复制的问题。注意不要选择对称轴上的墙体。3． 门窗

　　门、窗和洞是同一种对象，TArch5中统称为门窗。

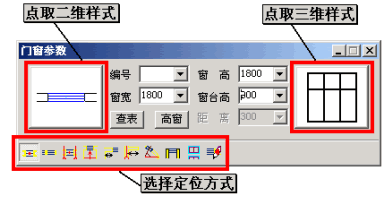

(1) 门窗插入的定位。对话框下的一排图标是各种不同的定位方式，用户使用时注意选择合适的定位方式。默认的方式为自由插入，除非把门窗模数(Shift+F12)开启，否则这种方式无法精确定位，只能起到快速的演示效果。注意鼠标的位置和利用单击Shift键控制门窗的开启方向。

图12 门窗的插入对话框

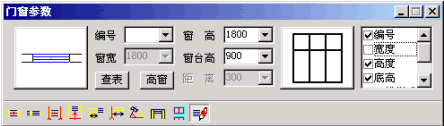

(2) 门窗的互换。门窗类型互换是集成在门窗的插入方式上，即把替换作为一种特殊的插入方式。对话框上的最后一个图标就是替换，替换时可以控制要替换的参数(出现在对话框的最右边)，对于不替换的参数，把检查框清空。

图13 门窗替换一一替换除宽度外的其他参数

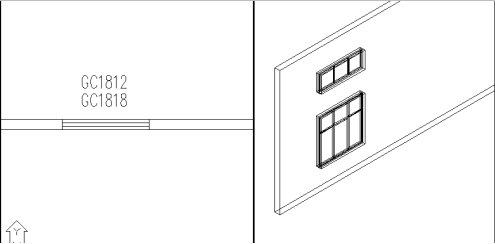

(3) 多层窗的问题。在高大的空间中可能存在多层窗，TArch5对多层窗提供了解决方案，上层窗的二维显示只有门窗编号。

图14 多层窗

(4) 按窗方式来插门。TArch5与3.x版使用相同的二维门窗单位图块(1x1)，插入窗的时候X放大比例＝窗宽，Y放大比例＝墙厚；插入门的时候X、Y的放大比例相同，都等于门宽。那么插入图中所示的推拉门的时候，很容易出现不合适的情况，比如把门的宽度加大，那么门的图形就距墙变得很远。这时按窗的方式来插门就很合适。

图15 需要按窗的方式来插入的门

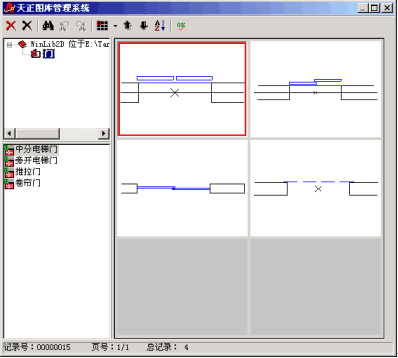

(5) 门窗原型与门窗库。和3.x版一样，普通门窗的图形是通过挑选门窗图库中的图块来确定的，只是5.0版可以分别挑选二维图块和三维图块。门窗库的扩充是通过门窗原型进行的，在二维视图下点取门窗，就进入构造二维原型的环境；在三维视图下点取门窗就进入三维原型的环境。3.x版在当前图中构造原型，因而未结束原型构造之前，不可以做其他的工作，只能通过门窗入库或弃造门窗结束。5.0版则开启新的图档作为门窗原型，在原型编辑的过程中，还可以切换到其他图档，进行其他的工作。关闭门窗原型的图档，则就是弃造原型。根据不同的情况，可以入到二维或三维的门窗库中。三维的门窗共用一个库，新入的图块放置在门或窗类别下，名称为"新样式"，用户应当进行改名，并拖放到合适的子类下。二维门库和二维窗库是分开的，用户应当把根类别下的"新样式"拖放到合适的类别下。下面介绍一下新增加三维窗式的步骤：

a.点取门窗原型命令，选择三维窗，进入原型环境；
b. 对各个视口进行ZOOM的合适的位置，注意设立一个正立面视图；
c.删除插入点标记之外的其他图形，注意SPLFRAME设置为1，REGEN看看是否有所有边都不可见的3DFACE，如果有则删除掉；
d.在正立面视图上用PLINE构造窗棱，并临时构造一矩形作为窗棱的截面，用路径曲面，把代表窗棱的PLINE线都转成三维窗棱；
e. 创建类似3T_BAR或3T_WOOD之类的图层，并设置颜色，把窗棱放置到该层上；
f. 用3DFACE构造玻璃或对pline设拉伸厚度，并放到3T_GLASS图层上。对于非矩形立面的窗，可以按外包矩形范围构造玻璃，超出的部分以后嵌入到墙体内，不会引起其他的问题；
f. 对于非矩形立面的窗，还要沿着立面轮廓绘制封闭的pline，并放置到_TCH_BOUNDARY层上，以便在墙上开出异形的洞口；
g. 在平面视图上把新构造的图形按底边中心对齐到插入点标记的位置上；
h. 在立面视图上执行3D窗入库的命令，入库。结束门窗原型的环境；
i. 启动3D门窗库，对新窗类别下的"新样式"更名并拖放到合适的类别下；
g. 插入普通窗，选择新构造的三维样式，观察是否正确，如果需要修改，则进入门窗原型环境进行修改，由于采用路径曲面作为窗棱，所有很容易编辑。

　　门窗库的扩充稍有点复杂，因此希望用户把自己扩充的门窗样式提交给天正公司，以便今后发行时系统图库中就有这些样式。提交扩充样式的方法是，新建立一个DWG，绘制一段墙，插入门窗，选择自己扩充的门窗样式。最后把这个DWG压缩后，贴到ABBS的CAD论坛或天正公司的论坛。

(6) 跨楼层的门窗。有些门窗跨越上下层，如楼梯间的窗，因此要注意设定墙的底标高和高度。例如可以把楼梯间的墙定义为下层楼梯休息平台到本层楼梯休息平台直接到墙段。

4． 楼梯

(1) 双跑楼梯。TArch5.0只提供了"U"字形的双跑楼梯，其他的楼梯只能用梯段＋平台＋扶手来拼接。事实上双跑楼梯经过Explode后就分解为这些部件，如果完整的双跑楼梯不适应需要，比如需要双侧扶手或者休息平台不是矩形，就得把它分解掉，然后增加部件或者编辑部件。

(2) 楼梯的拼接。拼接一个楼梯的步骤如下：

a.构造休息平台
b.构造各个梯段，在平面上与休息平台连接好
c.用移位命令对休息平台和梯段进行抬高
d.在二维视图上用pline绘制扶手路径，并构造扶手
e.对扶手进行对象编辑，设定各个转折点的标高

(3) 二维视图与三维视图。对于楼梯，经常出现二维与三维不对应的情况，二维表示的是下层楼梯的大部分和本层楼梯的少部分，三维则表示本层的楼梯。那么只要下层楼梯与本层楼梯不一样，就存在二维与三维不对应的情况。可以参考Sample目录下的幼儿园1方案的Floor2.dwg。天正可以对各个梯段分别控制二维、三维视图，因此能够胜任各种复杂的变化。

　　　　
图16 二维和三维不对应的楼梯

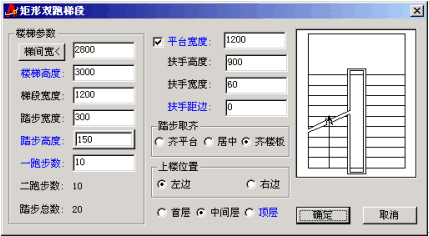

(4) 梯段的设计逻辑。梯段参数设计逻辑是由"梯段高度"和"踏步高度"导出"踏步数目"。其中"踏步高度"是受设计规范约束的一个数值，用户键入一个期望值，按回车，系统自动推算出踏步数目并反算出精确的踏步高度。

　　踏步数目＝梯段高度/踏步高度，取整数
　　踏步高度＝梯段高度/踏步数目

　　因此"踏步高度"是由一个期望值推导出的精确值的过程。

　　另外参数之间互相制约，输入时可能要讲究次序。例如要把缺省的梯间宽由2800改为2200，梯段宽由1200改为1000，就要先改梯段宽度，后改梯间宽。如果先修改梯间宽，系统马上提示梯间宽小于2倍的梯段宽，并不予以结束。



　 　图17 双跑楼梯

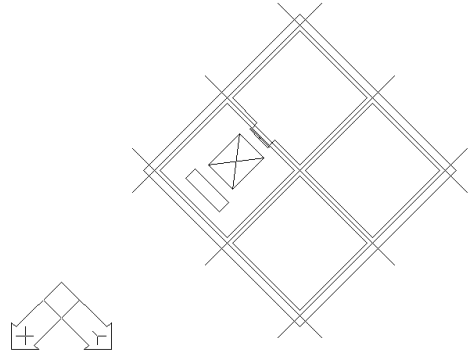

(5) 电梯。在斜交的电梯井内插电梯，要设置UCS，今后的更新升级可能会取消这个限制。事实上，完全可以自己插入电梯门，手工绘制轿箱和平衡块。

　

　　　
　图18 UCS下插入斜交电梯井内的电梯

5． 阳台和台阶

　　TArch5的阳台和台阶都有一个共同的特征，就是绘制一部分平台轮廓，自动搜索与建筑维护结构邻接的部分，然后进行构造。如果平台轮廓包含弧段，可能难以一次性的绘制下来，那么可以采用pline事先绘制并编辑好，构造阳台或台阶时，可以键入P点取已经绘制的轮廓。此外有时可能不能正确的搜索出与建筑维护结构邻接的部分，那么用户完全可以用PLINE自己绘制完整平台轮廓，然后一一点取与建筑维护结构邻接的边(对于台阶就是要点取所有不设定踏步的边)。

　　对于台阶，还有一个问题，平台上没有踏步的边，二维不予以显示。这并不适合有些情况，如果需要显示的这些边，那么只能用AutoCAD的命令补线。TArch5遵循一个原则，可以少显示一些线条，用户还可以补充，要是多显示线条，就只能分解掉才能修正了。

　　阳台可以活用为雨蓬。

6． 屋顶和楼板

(1) 标准坡顶。它是3.x的三维屋顶中的【绘坡屋顶】命令，用来构造若干种类型的三维屋顶。最后生成若干AutoCAD的三维对象。

(2) 任意坡顶。它是5.0版的新的屋顶形式，是一个天正自定义的对象。可以快速的构造各边都有坡度的屋顶，二维和三维同步。用户可以分别编辑各边的坡度，注意在对话框的电子表格中用回车或鼠标换行进行修改。边的序号可以用夹点提示获得。特殊的坡度90度，有特殊的效果，不妨试一试。

(3) 楼板的表示：
　　建筑平面图不表示楼板，楼板只对三维有意义。可以用两种策略来构造三维楼板：其一是大楼板，即整个平面用一个平板，可以用套内面积沿着外墙中线形成pline，这样可以避免楼板伸到外墙上不利于渲染。这种方式构造起来比较快，但是整个楼组合在一起时，内墙伸到楼面上，不好看。另一是小楼板，可以用房间地面对每个房间形成楼板，在单层平面的三维观察下，不太美观，门下有空隙，但是整个建筑组合在一起时是合适的，下层的墙整好弥补了空隙。

7． 房间面积

　　有三个求面积的功能。

(1) 查询面积。用来查旬某个房间的净面积，可以将计算结果以天正单行文字(TCH_TEXT)的方式标注到图面上。注意选项开关"注单位"用来控制是否标上m2。查询时，如果点取室外，就是查询本层建筑面积。

(2) 搜索房间。用来搜索或更新本层的所有房间对象，房间对象在图面上的表现是名称和面积的组合。"注面积"、"注单位"2个开关影响，房间对象在图面上的表现。新搜索的房间，它的名称是"房间"，等待用户编辑。可以使用对象编辑来编辑房间名称。房间对象包含了图面上可见内容之外的信息，可以用对象查询查房间的踢角线长等其他参数。当围成房间的墙体位置发生变动时，应当再次用"搜索房间"命令更新房间信息。

(3) 套内面积。求单元套房的套内建筑面积，并可以生成沿着户间墙或外墙中线的封闭的pline。

8． 平板、路径曲面和栏杆

(1) 平板。它作为一种造型工具，可以作为各类板式构件，如：楼梯休息平台、平屋顶、楼板等等。目前只能支持平行于XY平面的平板。

(2) 路径曲面。它是沿着一条曲线等截面放样的工具，可以做装饰线脚、檐口等。路径曲面的路径不一定需要平行与XY，例如墙立面上的装饰线。需要注意的是，路径和截面的曲线都必须在同样的坐标系下，截面的基点对着路径沿着路径方向放样生成。因此路径是有方向的，TArch5提供了pline路径的反向功能。需要特别支持，可以把平面的路径编辑成三维路径，一种方法是使用3DPLINE作为路径，直接构造路径曲面，由于3DPLINE不支持弧段，因此还得后续编辑改顶点的夹角；另一种是用二维PLINE绘制路径，生成路径曲面后，可以用对象编辑分别设定每个顶点的标高，这样可以完成螺旋线形状的造型。注意改标高前，应当事先设置好平面视图和三维视图，在平面视图上操作取点，在三维视图上观察。可以用对象编辑（选W）把截面形状显示出来，然后用夹点动态修改截面形状。

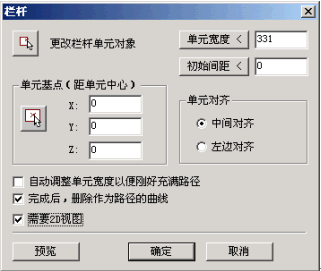

(3) 栏杆。它是一种广义的造型工具。即沿着曲线排列一单元图形，系统自动计算默认的单元尺寸，即单元图形的外包矩形的尺寸，按缺省的单元尺寸排列时，物体是紧挨着排列，因此适当的输入单元尺寸，可以控制排列的疏密。栏杆的最初的目的是用来排列三维物体，事实上也同样可以排列二维物体，只要把"需要2D视图"给打开就可以了。

　　　　

　　　　　　　　
　　图19 栏杆对话框

9． 立剖面生成

　　立剖面的图纸全部都使用二维对象，包括图块、线条和标注。

(1) 单层立面。生成当前图的立面草图，注意只对外墙进行立面生成，即忽略所有内墙。因此如果没有区分过内外墙，那么默认的墙体都是内墙，因此可能什么都不生成，这是一个很常见的问题。忽略内墙是为了提高立面生成的速度。

(2) 建筑立面。对各个标准层，按单层立面，分别生成立面草图，然后按造楼层表中的自然层号和层高，拼接在一起，并进行尺寸标注。因此如果某一标准层的物体的一部分伸到上一楼层，那么它不能被上层物体遮挡。因此用户需要对建筑立面草图进行修正。

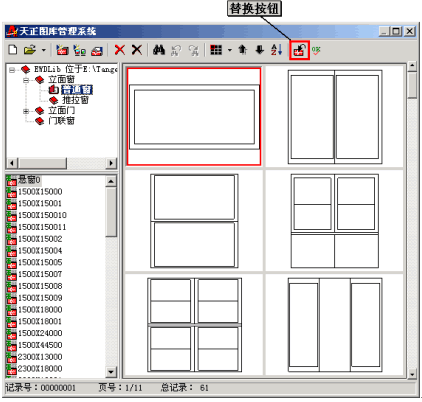

(3) 立面门窗。立面门窗命令是，立面门窗库的操作功能，可以新插入立面门窗，也可以用图库中的门窗替换图中的立面门窗。右边的第2个图标就是替换功能，经常不被注意。

　　

　　　　　　　
　图20 立面门窗对话框

(4) 单层剖面与建筑剖面。它们的关系相当于单层立面和建筑立面的关系。剖面图的生成不受内外墙特征的影响。

(5) 构件立面和构件剖面。用来对三维物体按立面或剖面的视图转二维，例如需要一个家具的二维立面图时，可以从三维图库中插入家具，按构件立面来生成立面图。

(6) 未公开的命令TmaxFace，用来控制复杂度。由于TArch5消隐算法的速度比较慢，无法胜任复杂物体的消隐，因此对一个三维物体的最大面数进行限制，面数超过这个数值时，就忽略这个物体。TmaxFace默认为1024，如果立剖面的生成速度非常慢，可以中断(不断按住ESC)后，设定为较小的数如128，立剖面生成的速度就大大提高了。三维图库中，有些物体不能消隐生成立剖面二维，就是因为面数太多。在PIII-500的机器上，对2000个面的三维物体消隐，大概要2分钟。随着面数的增加，消隐速度急剧下降。

10． 文字表格

(1) 文字样式。为了解决中英文矢量字体比例协调的问题，TArch5对AutoCAD文字样式进行了扩展。增加了中英文宽度比例和高度比例2个参数，用来调整文字的美观问题。3.x版也有类似的功能，命令名是【字型参数】。所不同的是，3.x版书写出来的文字中英文是分开的零散的字符串，后续编辑不便；而5.0版则是一完整的串，可以来回往复的编辑。有几个系统内定的文字样式，_TCH_DIM作为符号标注和尺寸标注的默认文字样式，_TCH_AXIS作为轴号默认的文字样式，_TCH_WINDOW门窗编号使用文字样式，_TCH_SPACE房间标注使用的文字样式，_TCH_LABEL用来书写圆圈内的文字。

(2) 文字屏蔽。它是用AutoCAD Express的wipeout实现文字对背景的遮挡，因此需要Express的支持，至少需要wipeout.arx和wipeout.dll。增加了背景屏蔽特性的文字，在打印输出时要注意，如果这些文字包含在图块或外部参照中，则不能起到屏蔽背景的效果。

(3) 天正表格可以快速的生成常规的表格，并按全屏输入表格内容。表格特性的控制有全局－行列－单元格三个层次的控制，下一级的控制覆盖上一级的控制，因此要让上一级的控制对所有下级起作用，需要"强制下级继承上级的特性"。要制作出有个性化的复杂表格，需要仔细研读使用手册的相关章节。

(4) 天正表格与Excel交换数据。要注意在Excel中选中一块区域，行列数目要与天正表格匹配。建议只开启一个Excel文档，以避免二义性。另外Excel XP版本和已经发行的5.0版，可能不能进行交换数据。Excel 2000是TArch5可以交换数据的版本。在使用与Excel交换数据的功能时，事先必须加载过VBA程序。

11． 尺寸标注与符号标注

(1) 尺寸标注样式。TArch5使用AutoCAD的标注样式的来控制天正尺寸，不过只有部分尺寸变量起作用。参看<<用户手册>>P179的表格。

(2) 门窗标注。可以用来标第三道尺寸或内墙门窗的定位尺寸。通过两点连线确定墙体、第二道和第一道尺寸，因而能够自动确定第三道尺寸线位置，然后选择要标注的同一排的其他墙段。

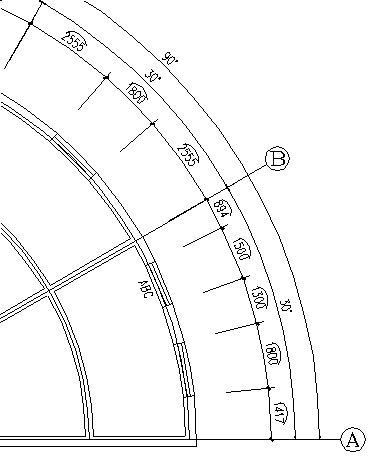

(3) 圆弧和角度标注。角度标注可以切换成弦长标注和弧长标注。切换角标命令完成这三种状态间的循环切换。对于弦长标注和弧长标注，与标注的圆弧半径有关，因此要注意控制专门控制标注圆弧的半径的夹点。

　　　　

　　　　　　　　　
　　图21 弧长标注

(4) 坐标标注。已发行的版本有个bug，标注的时候没有接受键入的坐标值，作为解决问题的方法，可以用对象特性管理器来修改坐标值。此后新标注的坐标，将按照最近创建的坐标自动推算。

(5) 静态坐标与动态坐标。当开启动态坐标时，标高和坐标标注，用ACAD复制、移动等命令修改位置时，自动更新坐标值。切勿滥用这个功能，例如对整个图进行整体移动时，这些标注值将发生不应当的变化。因此动态坐标，应当是临时开启，用完后就切换到静态坐标，以避免副作用。

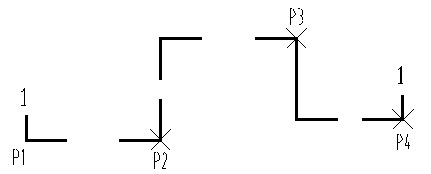

(6) 剖面剖切号。3.x版叫大剖切号，取点过程与常规思维有所不同。头2点输入后，此后间隔的点取转折点，按照垂直关系，自动确定中间的转折点。因为如果一一点取转折点的话，不能保证转角是直角。

　　　　　　

图22 剖面剖切号的点取顺序

12． 视图观察

(1) 视口的创建与修改。用鼠标从文档窗口的边界处可以拖放出新的视口，各个视口可以设置不同的视图。可以用鼠标拖放修改各个视口的大小。拖放时按住Shift键时有不同的效果。

(2) 相机透视。最好在多视口环境下使用相机透视，相机透视时，要点取一个视口以便生成透视图。此后相机和这个视口就发生联动了，即相机改变时，视口内的视图自动刷新。当屏幕的视口数目发生变动时，这种关联自动失效，即系统已经无法找到相机所关联的视口。

(3) 动态观察。在ACAD2000的环境中，AutoCAD的动态观察3DORBIT不能自动确定旋转中心，因此天正提供了自己的动态观察命令T3DO，也就是点取天正菜单的动态观察与点取ACAD菜单的动态观察的效果是不一样的。AutoCAD 2002的动态观察命令，已经能够自动确定旋转中心，因此就可以不用天正的动态观察命令了。更值得一提的是，AutoCAD 2002在动态观察时提供选项能够维持Z轴方向不动，以便更好的进行观察。

(4) 着色模式。AutoCAD只有二维线框着色状态才能够正常的作平面图，其他模式都是适合三维观察。如果在三维着色状态下进行平面图的编辑，速度有时能降低为正常状态的1%，即可以把P4的机器下降到386的性能。这一点一定要注意，很容易发生。注意坐标系的图标为红－绿－蓝箭头时，就是三维着色状态。二维线框模式就是AutoCAD 2000以前各个版本的所采用显示方式，因此完全可以显示三维。三维着色模式下，不仅精度降低，而且AutoCAD很多命令都不支持它，如图像保存命令saveimg、幻灯制作命令mslide等都不支持，天正的图形变线命令也不支持。三维着色模式的好处在于可以实时的观察。

(5) 虚拟漫游与动画制作。注意使得透视图工作在三维着色模式下，这样速度会快很多，否则每次视图改变时都进行重新生成，速度大大降低。压缩格式只能选择Microsoft Video1。

(6) 视口刷新。多视口状态下AutoCAD的视口边框经常显示不正常，刷新视口或F4热键可以刷新视口。

(7) 局部隐藏与恢复可见。一般地，用户比较容易想到这2个命令在三维操作中的应用，可以隐藏一些干扰三维观察与操作的物体，三维工作完成后，再恢复可见。事实上，在二维的绘图编辑中也非常有用。大家都知道，经常有若干图形对象重叠在一起，选择物体时，很可能选不着期望选到的物体。那么可以用局部隐藏，排除干扰。完成操作后，再恢复可见。由于这2个命令可能很常用，建议使用键盘快捷命令。

13． 对象操作

(1) 对象选择。在3.x版中叫图元过滤。这个功能是配合先选物体再操作的流程。TArch5使用AutoCAD的通用的编辑指令进行编辑，这些编辑命令没有过滤功能，比如你想删除一些门窗时，很容易误选到其他物体。对象选择就是用来帮助完成这样的事情，可以先选好门窗，再用删除命令。对象选择还可以配合特性管理器来使用，例如要把一些墙由砖墙改为钢筋混凝土墙，逐个使用对象编辑，显得效率太低。那么利用对象选择确定待修改的墙体，然后对象特性管理器修改材料。

(2) 对象查询。除了动态查询图名物体的参数外，如果鼠标点取则自动启动对象编辑进行编辑。

14． 三维与渲染

(1) 楼层表。楼层表对话框是一个电子表格，比较容易发生困惑的是，假如多输入了一行，如何删除？可以选中待删除的一行，按键盘上的Delete键。

　　　　　

　　　　　　
图23 三维组合对话框

(2) 三维组合。快速观察整个建筑效果，那么使用外部参照方式是最合适的。如果准备渲染，应当分解为AutoCAD的基本对象。其中墙柱分解为ACIS实体更为合适，可以用并集的命令合并上下层。如果分解为面模型的话，那么只能用造型工具下的【隐去边线】来一一隐藏层间线。

(3) 在AutoCAD内渲染。如果天正对象不分解为AutoCAD对象，不管是AutoCAD渲染还是Accurender，都不好对复合型天正对象设置材质，尽管都可以渲染。所谓的复合型对象，就是指一个对象包含多个材质，如门窗的窗框和玻璃。

(4) 在AutoCAD外渲染。运行在AutoCAD外的渲染软件都无法识别天正对象，因此对单层平面，要使用"分解对象"命令转化为AutoCAD的三维图形。对于整个建筑，三维组合时要清除"外部参照"的选项。

15． 图块与图库

(1) 图块夹点。图块的5个夹点都有双重功能，用Ctrl键切换。不像其他的天正对象那样有夹点提示，因此当前的夹点功能不是期望的功能时，单击Ctrl切换为另一种方式。由于显示图块夹点的提示可能导致速度急剧降低，因此TArch5关闭了天正图块夹点的提示。

(2) 图块屏蔽。与文字屏蔽一样需要Express的wipeout的支持。其中图块的精确屏蔽，取决于构造图块时，各个线条是否准确连接。如果构造图块时，绘图比较粗糙，则可能搜索不到边界，因此无法完成精确屏蔽。因此绘图的准确性很必要，以目测来大概定位的粗糙作法会带来很多负面影响。

(3) 图库。3.x是把一个目录当作一个图库，因此图库的位置是固定的。而5.0版的图库是一个包含一系列DWG的文件，因此可以放到任何目录下，可利用资源不受限制。天正提供的通用的图库有lib2d、lib3d、extra1、extra2。Lib2d是二维的图库，其他的都是三维图库。Extra1和Extra2只有零售版才提供。

16． 文件接口

(1) 另存旧版。在二维视图下执行本命令，可以转成3.x兼容的图，并存成R14的格式。

(2) 旧图转换。把3.x的图转成5.0的图。需要指出旧图转换并不能把3.x的图100%准确的转为5.0，因此不要滥用这种转换功能，即在5.0版和3.x版来回的转来转去。一个5.0的图转成3.x，再转回5.0，必然丢失掉一部分信息。

17． 布图输出

(1) 图板制图。首先让我们回到图板制图，我们要把现实尺寸按比例换算为图纸尺寸，然后在图纸上定位，换算这种比例尺很麻烦，尤其是1：30这种比例。但标注的时候并不因为比例尺而带来什么麻烦事。

(2) AutoCAD绘图。AutoCAD绘图与图板制图不一样，我们按照绘图时按照实际尺寸来定位，没有了比例尺的麻烦，但我们要标注时，比例尺就给我们添加了麻烦。例如3.5号字，要进行标注，在1：30的情况下，要按照字高＝3.5x30＝105的大小进行标注。

(3) TArch5绘图。TArch5解决了AutoCAD绘图的麻烦，所有的标注类的尺寸都是按照图纸尺寸进行输入，因此不管绘制模型还是标注，都是按照最自然的方式输入尺寸大小。天正对象都有一个参数叫对象比例，在绘制模型时，就是按照对象比例把按纸面大小定义的文字自动换算后显示到模型空间。因此开始绘图时，应当设置一下当前比例。当然，此后还可以用【改变比例】的命令更改对象的比例。

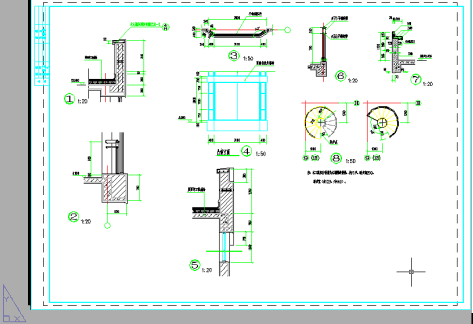

(4) 多比例布图。一个图框中布置多个比例的图形是计算机出图的一个难点，TArch5利用图纸空间，提供了很好的解决方案。首先在模型空间把各部分图都绘制好，绘图时使用当前比例进行设定，或者用改变比例进行更改。然后进入图纸空间――即点取布局标签，进行页面设置，包括打印设备，纸张大小，打印样式表等。系统将在纸面上，自动创建一个视口。这个视口是没有用的，尽管删除掉它。接着用定义视口的命令，把模型空间的图用2点确定的矩形框定义，并注意输入图形的比例，系统自动切换到纸面上，动态的拖动矩形框布置在图纸上。接着用同样的步骤把各部分图形都布置到纸面上。最后在图纸空间插入图框，直接打印输出即可。

　　　　

图24 平面图按照各自的比例绘制在模型空间　

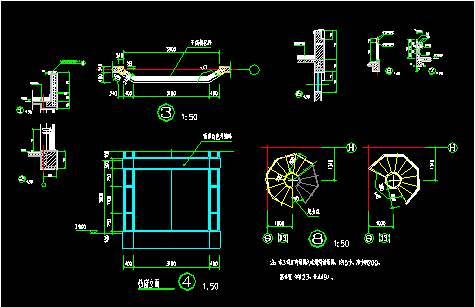

　　 图25 布置在图纸空间

(5) 打印样式表。打印样式表是控制笔宽和颜色的控制表，TArch5提供了一个打印样式表tarch5.ctb，已经按照TArch5默认的颜色设置好颜色和笔宽的对应关系，请注意在页面设置对话框中选用。如果用户更改了TArch5的默认的颜色设置，那么也要相应的修改打印样式表。

三、 常见问题与解答

1． AutoCAD安装问题

(1) 已经安装了R14，注意要清除"移植R14的设定"的选项，这个选项可能会导致AutoCAD 2000去加载R14的程序，而发生系统崩溃。

(2) 最好按定制方式安装，可以不安装"数据库"、"例题"、"教学程序"等等无关紧要的选项。对于AutoCAD 2000，要选择"快捷工具"。

2． TArch5安装问题

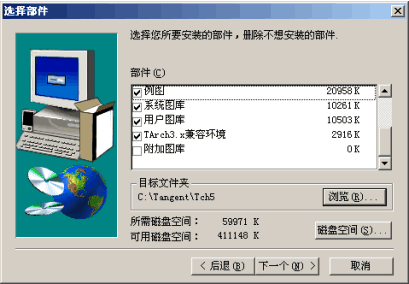

　　部件选择对话框，注意滚动到最后一个部件"附加图库"，这个部件有60M左右，默认方式不安装。附件图库就是指Extra1和Extra2两个图库。　　　

图26 TArch5部件选择

3． Express工具

　　AutoCAD 2000i和AutoCAD 2002本身不包含快捷工具，即Express。需要单独安装。如果没有安装快捷工具，而安装AutoCAD 2000时，又没有清除"移植R14的设定"的选项，那么一启动天正建筑5.0就可能去自动加载R14的wipeout程序，导致系统崩溃。天正网站上列出的常见问题Q.51对这个现象进行了解释。

4． 汉字乱码问题

　　乱码问题有2类：

(1) 缺乏汉字库。图面上显示为一堆"？"。
解决方法：打开dwg时，提问替代字库时，选择合适的字库，如gbcbig.shx；

(2) 图面或特性管理器进行编辑时显示为"/U+"或"/M+"，之类的乱码。
解决方法是找到乱码发生之前的文档，可以键入topen打开，自动防止乱码。注意图形文件在磁盘上的属性必须可写。

5． Bhatch问题

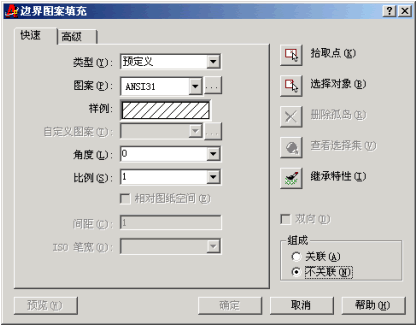

　　图案填充时，默认启动管理填充的选项。如果填充边界是墙体这类很容易发生改变的对象，那么可能导致今后的编辑速度受很大的影响，例如一段墙体的位置发生变化时，一系列墙都会发生变动，那么以这些墙作为填充边界的填充也要发生变化。即会发生一连串反应。 　　　　

图27 填充选项

6． 直接使用AutoCAD Explode命令的问题

天正有一个分解对象的命令，它与AutoCAD Explode命令有什么区别呢？

(1) AutoCAD的Explode命令只能对不关联的对象合适，对墙体门窗柱子这些关联对象就是不合适的。例如对一墙体Explode，那么这段墙是分解掉了，相当于绘制了与这段墙等量的线条，然后把这段墙删除掉。由于这段墙被删除了，关联的墙角都自动进行修复，而且墙上的门窗也自动的被删除。图面发生了意料之外的变化。因此对于关联对象，只能使用天正的分解对象命令，对互相关联的对象一起分解。

(2) AutoCAD的Explode只分解一个层次，例如对双跑楼梯，将分解为梯段＋休息平台＋扶手。而天正的分解对象的命令，层层分解直到全部都是AutoCAD的基本对象为止。

(3) AutoCAD的Explode分解完的东西只是图面等价的表现效果，天正的分解对象对二维视图而言，还考虑了3.x版的兼容转换。比如对柱子进行分解对象，那么就用3.x的图块替换；对轴号分解对象，就分解为3.x兼容的轴圈和引出线。

7． 运行速度问题

　　由于5.0版采用了智能关联的自定义对象，因此对机器的运行要求要比3.x版高。下面是几点有利于速度的建议：

(1) 平时应当在ShadeMode=二维线框下工作，即坐标系的图标不带彩色；

(2) 平时不要开启"加粗"和"填充"开关；

(3) 多个平面图放置在不同的文件中，不要合到一个DWG；

(4) 门窗的三维不宜选用过于复杂的那种；

(5) 在比较大的建筑中不要使用复杂的栏杆；

(6) 使用2002，速度更快；

(7) 自动确定的显示模式下，1个视口比n个视口的显示快n倍。在完全二维和完全三维下，1个视口与n个视口基本一样快。

8． 详图切割问题

　　3.x版有一个图形切割的命令，可以把平面图的一部分切割出来，作为详图大样的基础，进行加工。5.0版，由于采用了自定义对象，目前发行的版本还没有直接提供这样的功能。不过Express有一个命令extrim可以帮助做这样的事情，按下列步骤进行：

(1) 复制局部图形，可以按C窗口选择要切割点那一部分图形；

(2) 把墙体显示为"单双线状态"；

(3) 绘制临时的切割矩形；

(4) 执行Extrim，点取矩形外一点。系统自动完成切割；

(5) 把临时矩形和它外面的物体删除掉。
