天正软件-暖通系统T-HvacAutoCAD20022013为平台,是天正公司,结合当前国内同类软件的特点,搜集大量设计单位对暖通软件的功能需求,向广大设计人员推出的专业高效的软件。

多联机

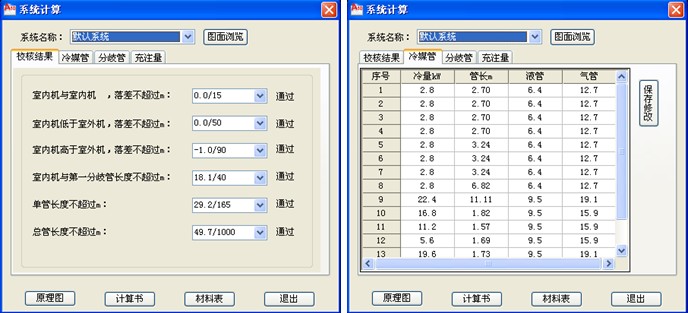

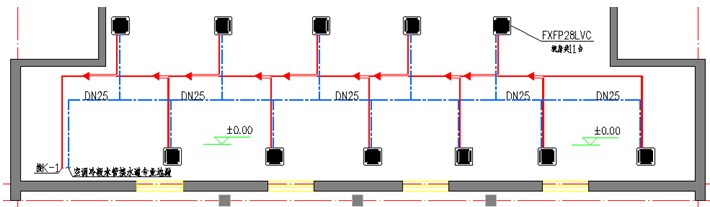

多联机模块可完成绘图及系统计算。根据实际图纸自动计算出设备间的落差、单管长度、总管长度等,并做出判断是否满足该厂家给定的限制。同时统计出各管段负担冷量,计算出冷媒管径、分歧管型号及充注量。可生成原理图,输出材料表。目前库中有大金、海尔、美的、海信日立等厂家的常用系列及产品类型,提供室内、室外机数据库的维护和扩充功能,并链接有产品实际照片,方便用户选取。





建筑图绘制

提供基本建筑绘图功能,可绘制天正自定义对象的建筑平面图,支持天正建筑各个版本绘制的建筑条件图。

智能化管线系统

采用三维管道设计,模糊操作实现管线与设备、阀门精确连接;管线交叉自动遮断

供暖绘图

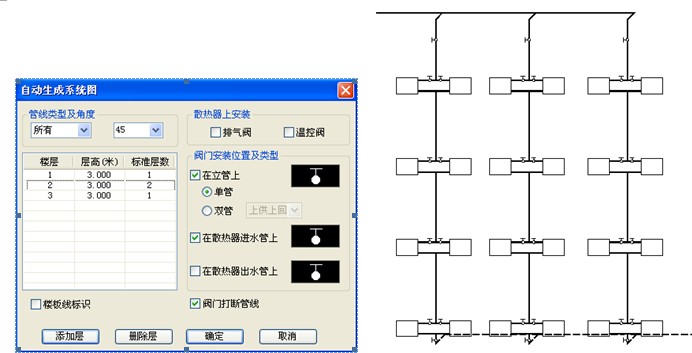

    采暖平面绘图方便快捷;系统图既可通过平面的转换,亦可单独快速生成;系统图可自动增加阀门,绘制符合设计实际。



地暖设计

支持地暖管道间距和有效散热量的计算;

功能独到,绘制的盘管为实体对象,双击可编辑,进出水口提供夹点引出,支持引出绘制;

支持弧形和不规则房间的盘管布置,实现盘管和多段线、line线之间的转化,盘管统计内容可定制。



空调风管

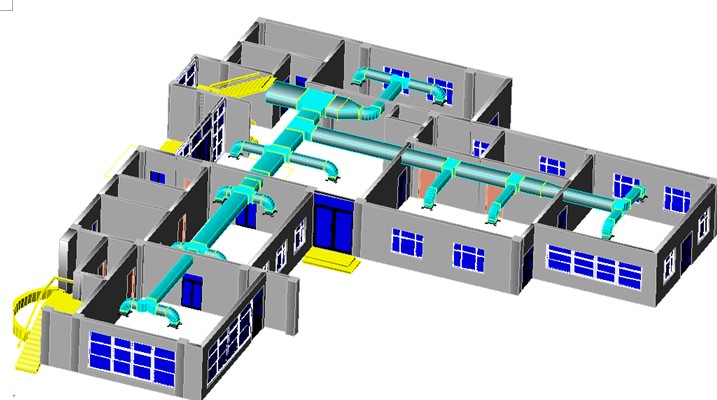

真正的二维、三维统一,即有二维的方便又有三维的实效,风管、设备、三通等构件均支持管线直接引出功能,方便绘制。支持风管联动,多样化的风管编辑功能,可快速生成系统图、剖面图。

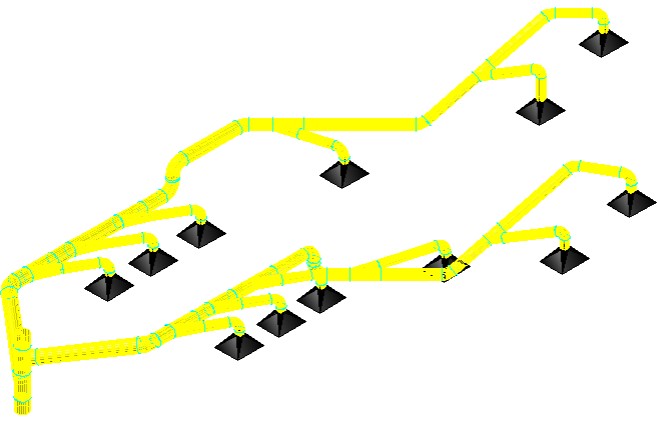

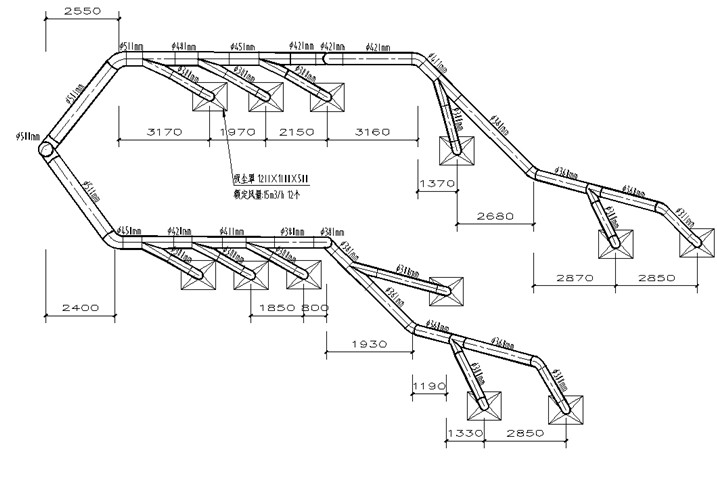

      新版面向工业院用户,完善了坡度风管的绘制。支持带角度圆形风管的绘制、夹点引出、设备连管等功能,完善法兰与风管间的遮挡,实现通风除尘系统二、三维下准确表达,遮挡关系正确。

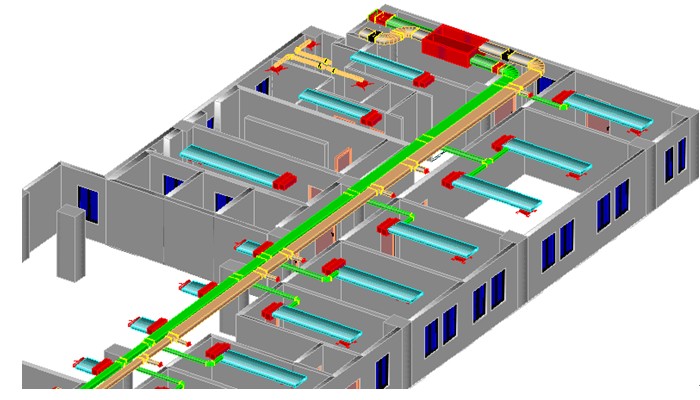

     提供风机盘管加风管的布置方式,可直接布置出带风管和风口的风机盘管,设备布置更加快捷方便。



材料统计

从当前图中直接框选提取,增加按长度或钢板面积的统计方式,可以统计垂直管段长度,并生成表格,统计内容可在位编辑修改。

专业计算模块

负荷计算

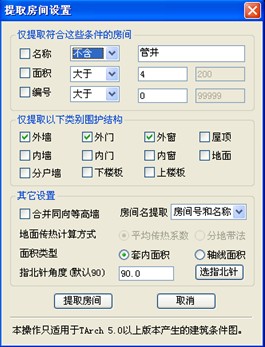

     可以直接提取建筑底图维护结构信息,进行夏季空调逐时冷负荷,夏季逐时新风负荷计算,冬季采暖热负荷计算、冬季空调热负荷计算,其中冷负荷计算同时提供谐波法和负荷系数法,新版负荷可直接提取天正节能中的DOE2.1文件数据。

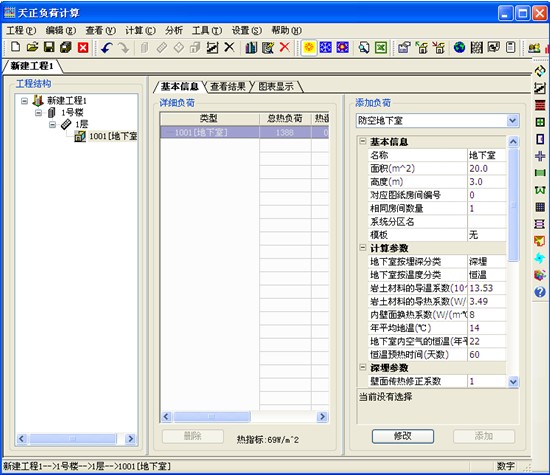

增加防空地下室的负荷计算,可按埋深和温度要求,分别进行计算。



采暖水力计算

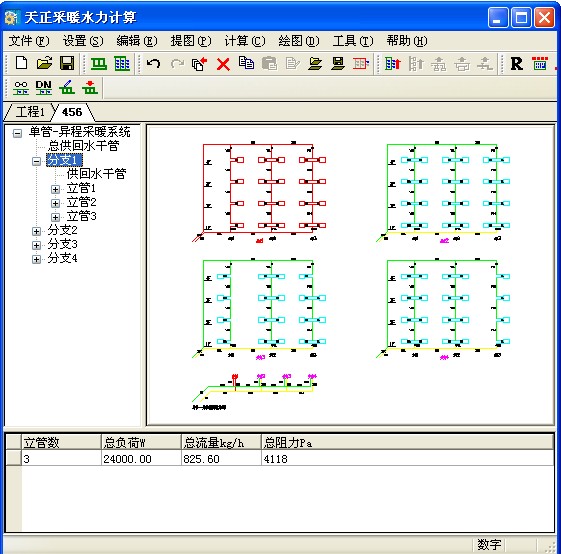

采暖水力计算,可计算传统采暖(垂直单、双管系统)、分户计量(单管串联、跨越,双管并联系统)和地板采暖系统,计算方法包括等温降法,不等温降法。支持多分支同时计算,图形化的计算界面,提供图形预览功能,使得计算过程直观明了,提供了多种格式供计算书的输出。

计算数据可直接从采暖系统图形中提取,计算结果返回图面,根据计算数据可自动生成系统原理图,并赋值结果。



空调水路计算

空调水路计算,可自动提取图形,提供按流速,比摩阻等多种控制条件选择计算,计算结果赋值图面,提供计算书的输出功能。

风管水力计算

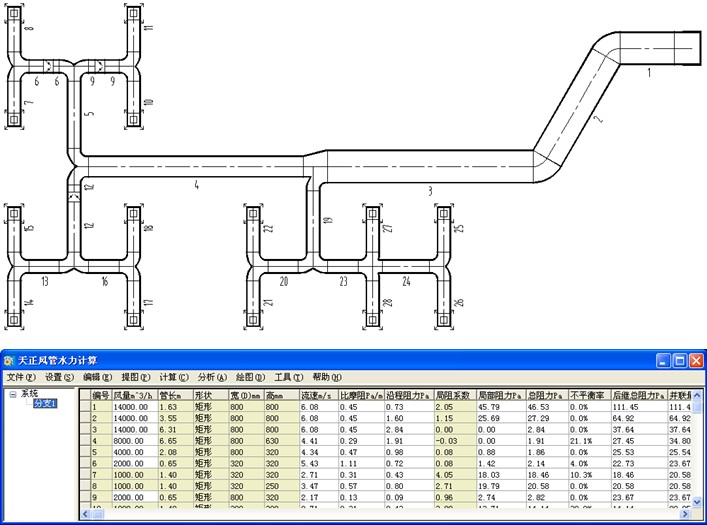

风管水力计算,可从风管平面图或系统图上提取管段信息,提供了假定流速、静压复得、阻力平衡等3种计算方法,计算后,管段编号及计算结果赋回原图,可输出计算书。



焓湿图计算

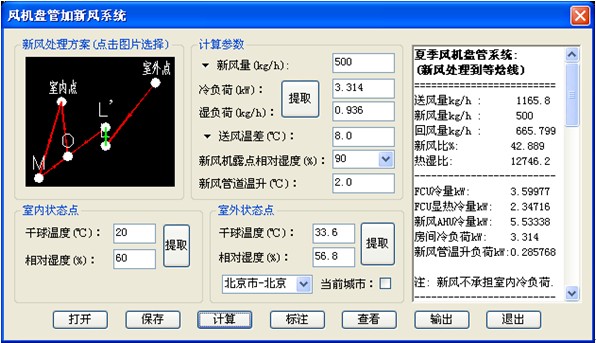

支持热湿比线直接绘制,风机盘管不同新风处理模型计算,冬夏两季一次、二次回风空气处理模型计算,计算结果均可以输出。




设计说明

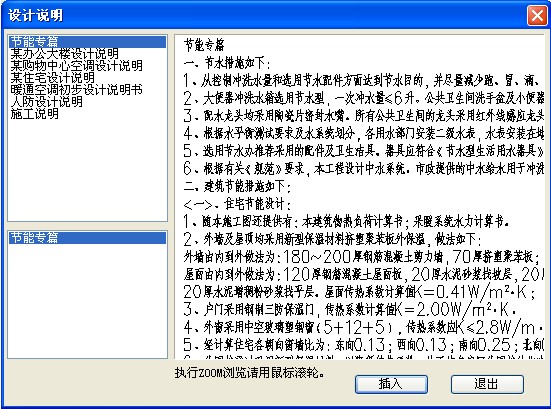

提供设计说明模板,以多行文字方式插到图上,支持双击编辑修改,节省编写说明时间。
