T20天正建筑软件V2.0

         ——二维三维一体化的建筑设计软件

利用AutoCAD图形平台开发的最新一代T20天正建筑软件V2.0,继续以先进的建筑对象概念服务于建筑施工图设计,成为建筑CAD的首选软件。

T20天正建筑软件是天正公司针对行业内需要所设计,承载并拓展设计过程中有效信息的需求,历经20年潜心研究并参考大量的用户意见研发而成的全新产品。T20天正建筑软件,通过界面集成、数据集成、标准集成及天正系列软件内部联通和天正系列软件与Revit等外部软件联通,打造真正有效的BIM应用模式。具有植入数据信息,承载信息,扩展信息等特点。

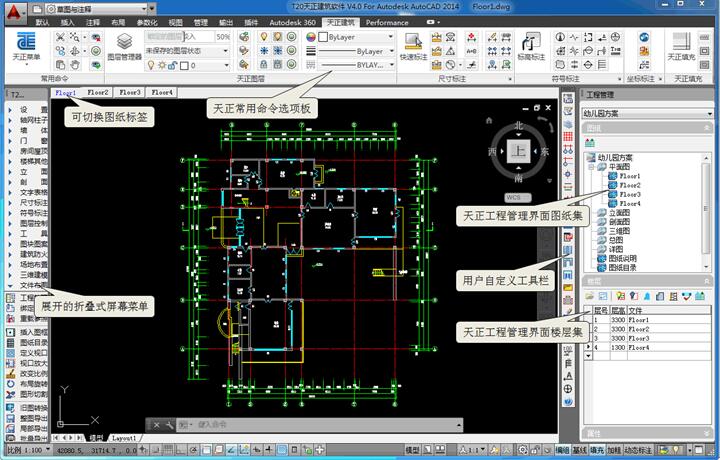

我们将设计师在绘图过程中常用的命令分类提取出来,同类功能以选项板的形式呈现在二维草图和注释模式下。用户可在选项板上直接点击按钮激活相关命令,无需反复点选多级菜单寻找命令,更方便快捷的完成工程图纸的绘制工作。





天正建筑功能概述

软件功能设计的目标定位

应用专业对象技术,在三维模型与平面图同步完成的技术基础上,进一步满足建筑施工图需要反复修改的要求。

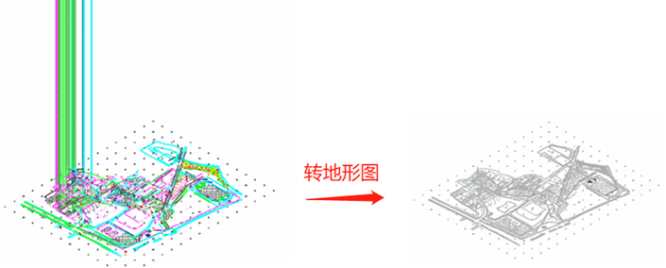

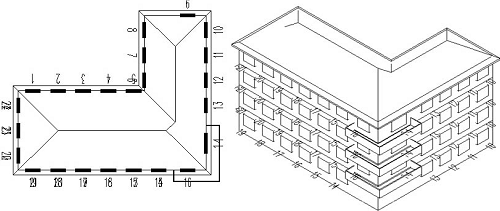

利用天正专业对象建模的优势,为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型;为强制实施的建筑节能设计提供节能建筑分析模型。

实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。

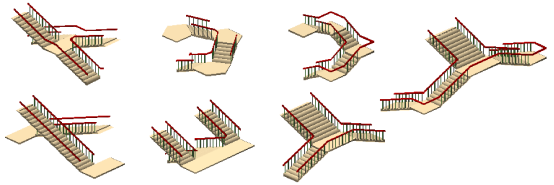

自定义对象构造专业构件

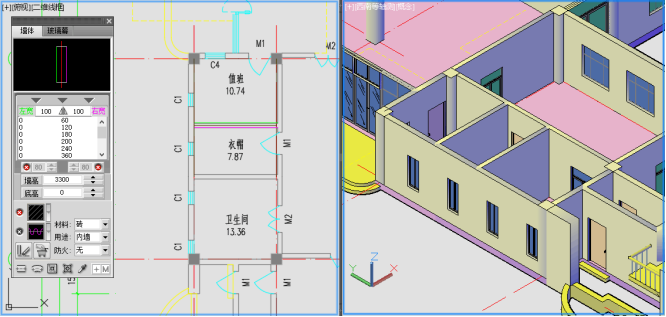

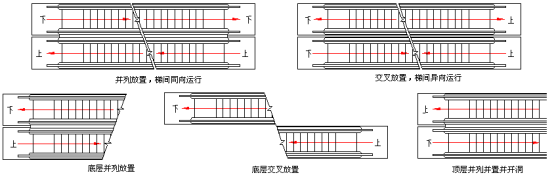

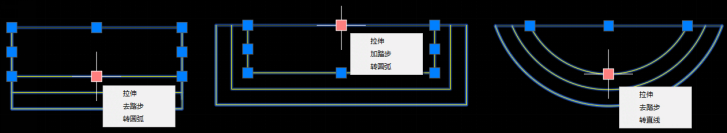

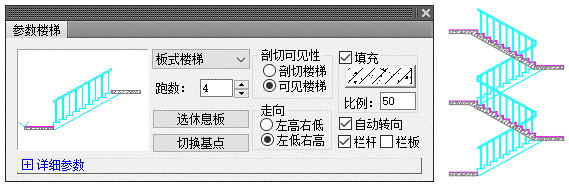

天正开发了一系列自定义对象表示建筑专业构件,具有使用方便、通用性强的特点。例如各种墙体构件具有完整的几何和材质特征,可以像AutoCAD的普通图形对象一样进行操作,用夹点随意拉伸改变几何形状,也可以双击对象进行墙体厚度、高度等参数的修改,并且与门窗按相互关系智能联动(如下图),显著提高编辑效率;同时上述修改在三维视图中也可以直观地体现出来,真正实现了二、三维一体化。



完善的用户接口

l  方便的智能化菜单系统

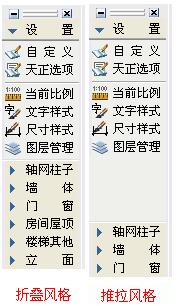

采用256色图标的屏幕菜单,图文并茂、层次清晰、折叠结构,支持鼠标滚轮操作,使子菜单之间切换更加快捷。

屏幕菜单的右键功能丰富,可执行命令实时助手、目录跳转、启动命令、自定义等操作。

在绘图过程中,右键快捷菜单能感知选择对象类型,弹出相关编辑菜单,可以随意定制个性化菜单适应用户习惯,汉语拼音快捷命令和一键快捷使绘图更快捷。

l  支持多平台的对象动态输入

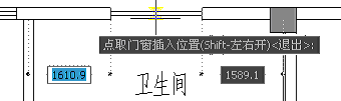

AutoCAD2006版本开始引入了对象动态输入编辑的交互方式,天正将其全面应用到天正对象,这种在图形上直接输入对象尺寸的编辑方式,有利于提高绘图效率。图为动态修改门窗垛尺寸。



l  强大的状态栏功能

状态栏的比例控件可设置当前比例和修改对象比例,提供了编组、墙基线显示、加粗、填充和动态标注 (对标高和坐标有效控制。

l  支持用户定制

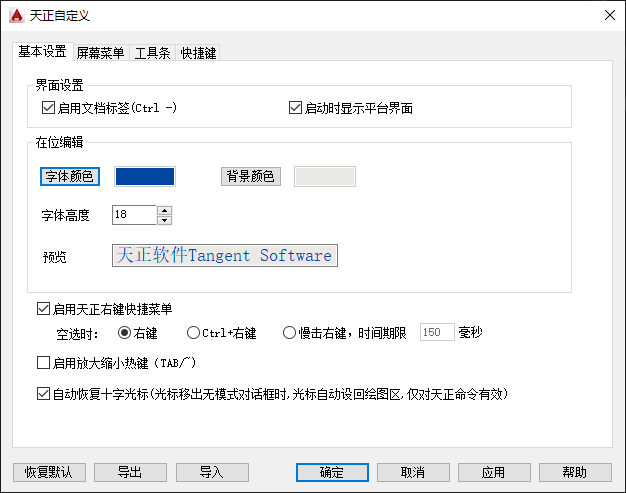

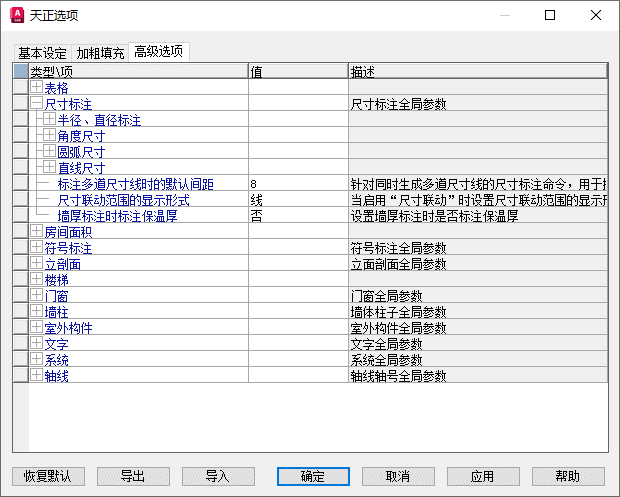

通过【自定义】和【天正选项】可以进行软件界面形式及操作命令方面、建筑设计参数方面的定制设置。此设置可以导出成XML文件,供贵单位其他用户导入,实现参数配置的共享,也可通过“恢复默认”恢复程序最初设置值。







先进的专业化标注系统

天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统,轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作,取代了传统的尺寸、文字对象。按照建筑制图规范的标注要求,对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计,在使用方便的同时简化了标注对象的结构,节省了内存,减少了命令的数目。

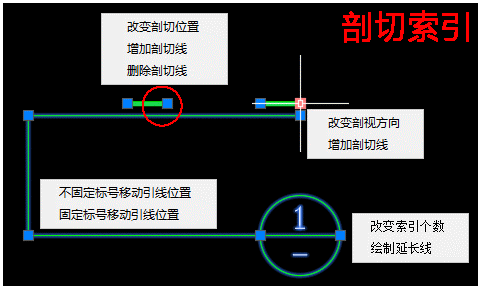

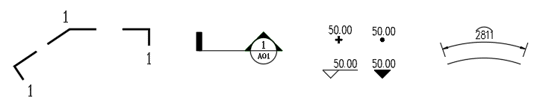

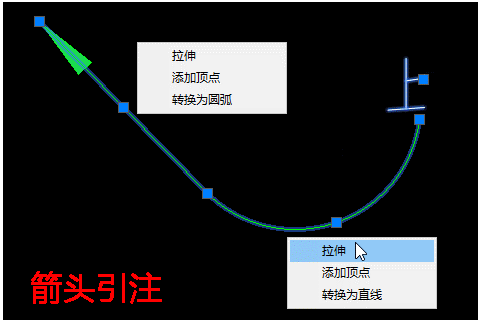

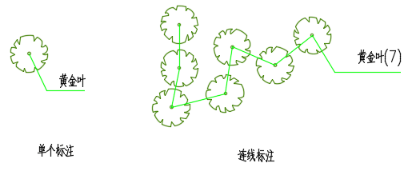

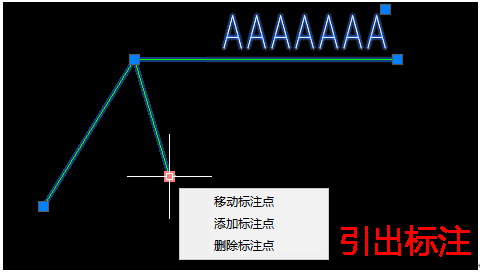

同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象,各自带有符合出图要求的专业夹点与比例信息,编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了 CAD符号标注规范化的问题。



全新设计文字表格功能

天正的自定义文字对象可方便地书写和修改中西文混排文字,方便地输入和变换文字的上下标,输入特殊字符,书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例,修正AutoCAD所使用的两类字体(*.shx*.ttf)中英文实际字高不等的问题,使中西文字混合标注符合国家制图标准的要求。此外天正文字还可以设定对背景进行屏蔽,获得清晰的图面效果。

天正建筑的在位编辑文字功能为整个图形中的文字编辑服务,双击文字进入编辑框,提供了前所未有的方便性。

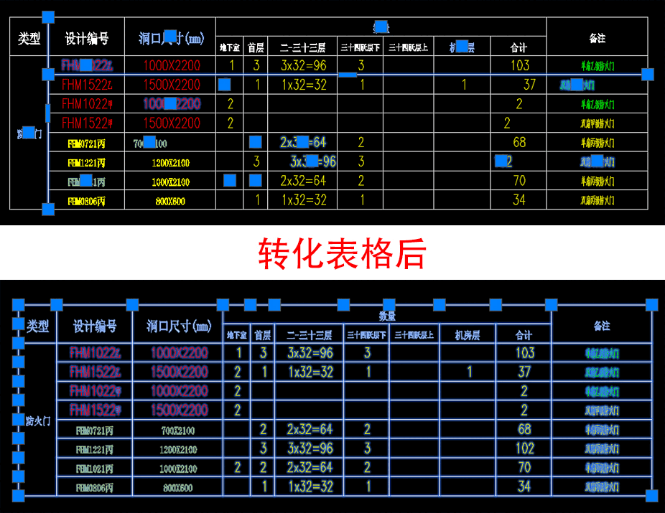

天正表格使用了先进的表格对象,其交互界面类似Excel的电子表格编辑界面。表格对象具有层次结构,用户可以完整地把握如何控制表格的外观表现,制作出有个性化的表格。更值得一提的是,天正表格还实现了与Excel的数据双向交换,使工程制表同办公制表一样方便高效。

强大的图库管理系统和图块功能

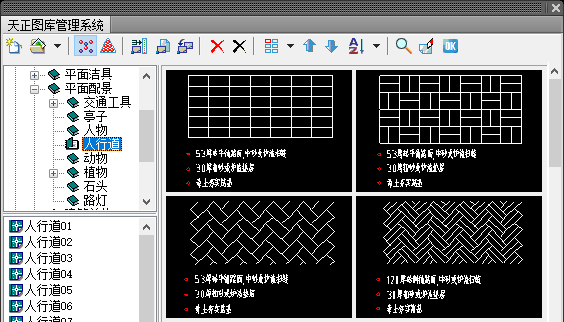

天正的图库系统采用图库组TKW文件格式,同时管理多个图库,通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置,图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能,最大程度地方便用户。

图库管理界面采用了平面化图标工具栏和菜单栏,符合流行软件的外观风格与使用习惯。由于各个图库是独立的,系统图库和用户图库分别由系统和用户维护,便于版本升级。



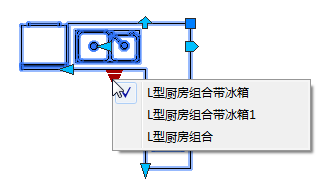

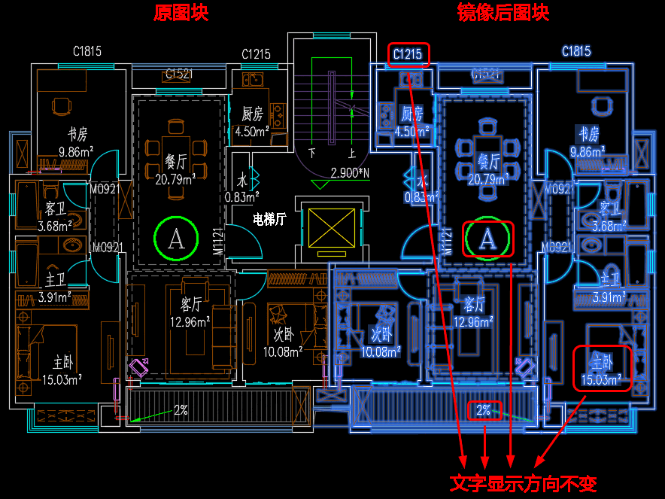

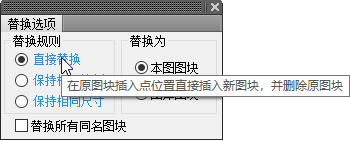

天正图块提供五个夹点,直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。图块通过 “图块屏蔽”特性可以遮挡背景对象而无需对背景对象进行裁剪,通过对象编辑可随时改变图块的精确尺寸与转角,支持CAD的动态块。



ACAD兼容的材质系统

天正图库支持贴附材质的多视图图块,这种图块在“完全二维”的显示模式下按二维显示,而在着色模式下显示附着的彩色材质,图库管理程序能预览多视图图块的真实效果。




工程管理器兼有图纸集与楼层表功能

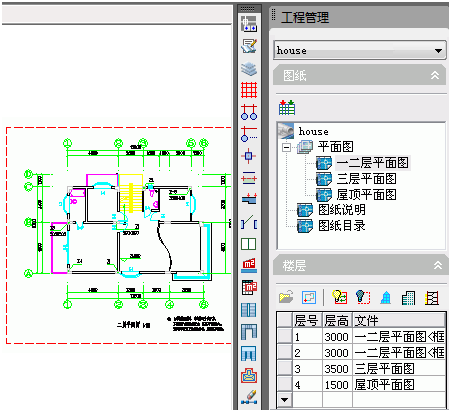

天正建筑引入了工程管理概念,工程管理器将图纸集和楼层表合二为一,将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起,同时进行工程图档的管理,无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。

系统允许用户使用一个DWG文件保存多个楼层平面,也可以每个楼层平面分别保存一个DWG文件,甚至可以两者混合使用。




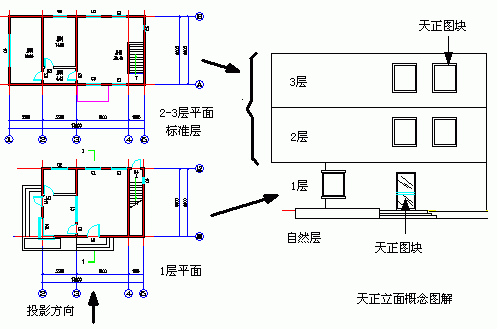

全面增强的立剖面绘图功能

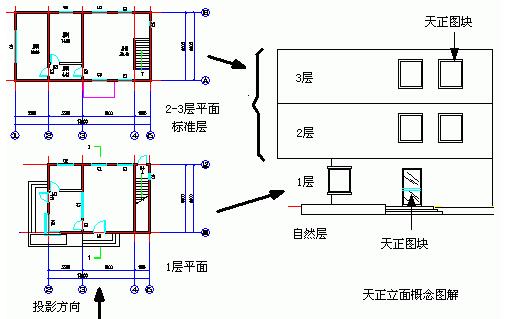

天正建筑随时可以从各层平面图获得三维信息,按楼层表组合,消隐生成立面图与剖面图,生成步骤得到简化,成图质量明显提高。




提供工程数据查询与面积计算

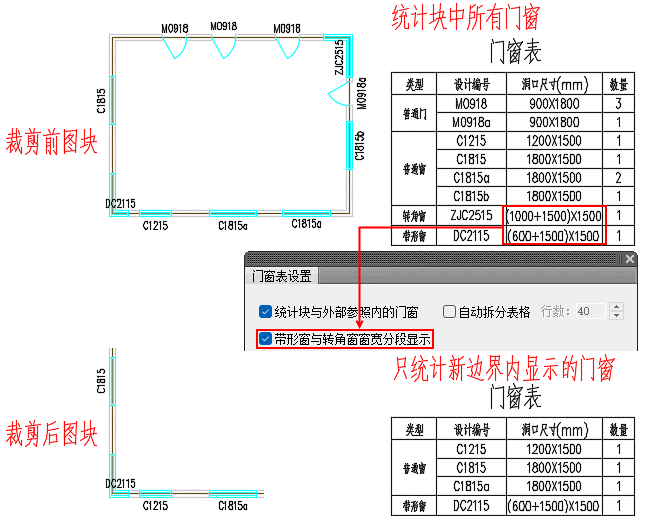

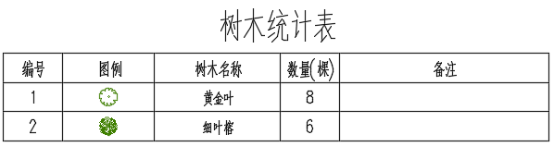

在平面图设计完成后,可以统计门窗数量,自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据,作为其他分析的基础数据。

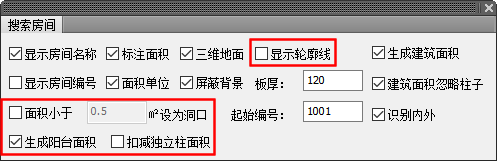

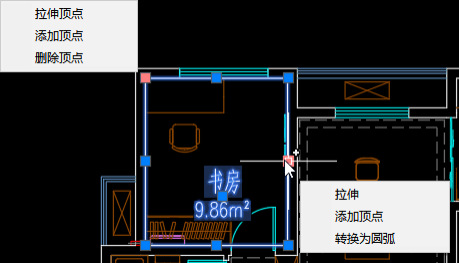

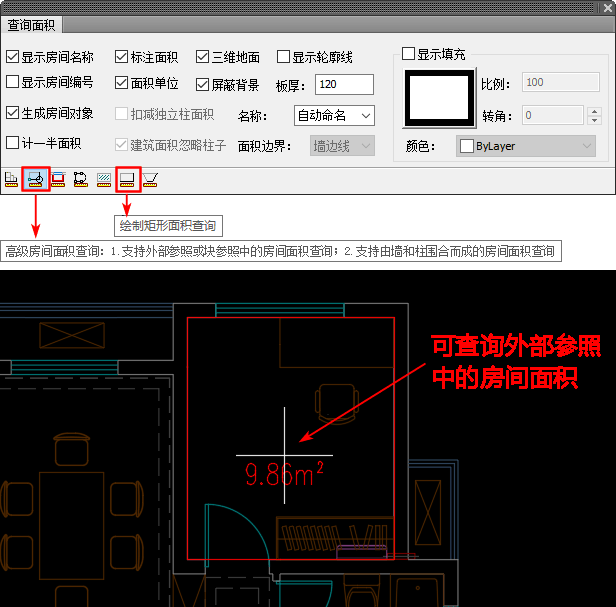

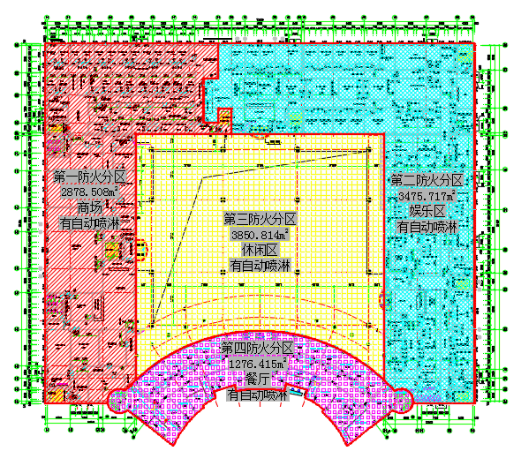

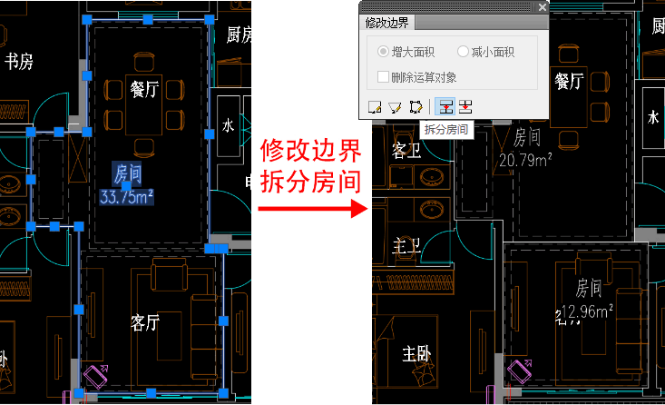

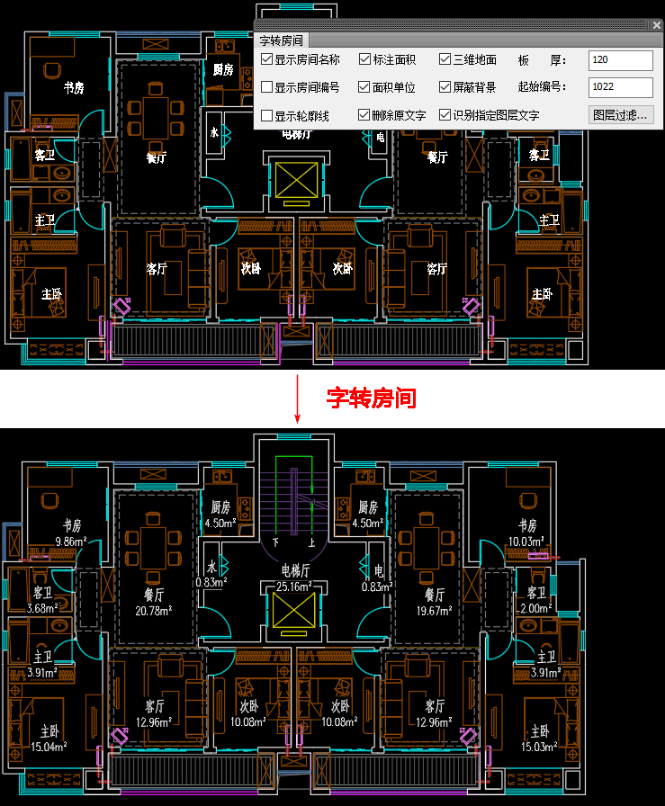

天正建筑提供了各种面积计算命令,可计算房间使用面积、建筑面积、阳台面积等等,可以统计住宅的各项面积指标,用于房产部门的面积统计和设计审查报批。




全方位支持AutoCAD各种工具

天正对象支持AutoCAD特性选项板的浏览和编辑,提供了多个物体同时修改参数的捷径。

特性匹配(格式刷)可以在天正对象之间形象直观的快速复制对象的特性。

建筑对象的显示特点

天正建筑对象讲求施工图的显示符合规范要求,三维模型与实际构件尽量协调一致,举例说明如下。

玻璃幕墙:二维采用门窗线简化表达,而三维为精确表达,力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。



角凸窗:转角窗和角凸窗统一为一个参数化窗对象,侧面可以碰墙,自动完成侧面的遮挡处理。







T20天正建筑软件 V2.0的新特性

T20天正建筑软件V2.0支持32AutoCAD2007-2014以及64AutoCAD2010-2014平台。

软件新功能及改进

1.         高效的数据联通

1)       BIM导出】【BIM导入】命令,实现与Revit数据双向对接互导。



2.         增加天正的选项板

l  常用命令选项板

2)        集成天正文件布图功能,便于图档交流;

3)        集成常用开关以及视图观察工具,便于快速更改图面显示状态。



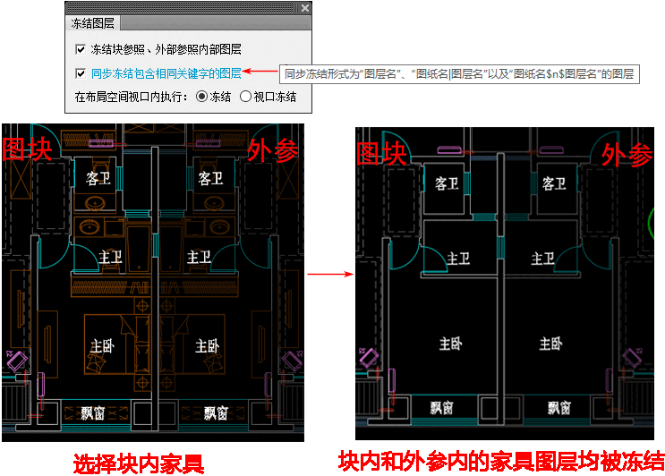

l  天正图层选项板

4)        天正图层管理器,将天正标准图层植入图层管理器,加载图层更加方便;

5)        图层分组器,方便对图层的管理与整体操作,支持按SHIFTCTRL键进行多选操作;

6)        图层状态管理器,将图层设置另存为命名图层状态文件,方便使用;

7)        提供图层搜索,默认输入内容做为首字母查找,提供对通配符*和?的支持。



l  尺寸标注选项板

8)        【快速标注】命令,可以批量标注出图中选中的所有构件尺寸;

9)        【两点标注】命令,可以通过鼠标位置自动判断所要标注的墙体及门窗构件;

10)     【双线标注】命令,可以同时标注出细部尺寸和总尺寸线;

11)     【弦弧标注】命令,通过鼠标位置判断标注类型,准确标注;

12)     【等式标注】命令,可以自动进行计算;

13)     【取消尺寸】命令,不仅可以取消单个区间,也可框选删除尺寸。



l  符号标注选项板

14)     将符号的设置与绘制分开进行,绘制直观,操作简单;



15)     符号绘制通过弹出简易绘制对话框执行;



16)     新增内视符号的绘制,可快速绘制带索引和不带索引的内视符号,支持通过CAD的格式刷修改内视符号的文字样式等参数;

17)     新增风玫瑰的标注。

l  天正填充选项板

18)     天正“图案填充”、“颜色填充”、“墙柱填充”对话框,简化操作流程,填充更加快速。



















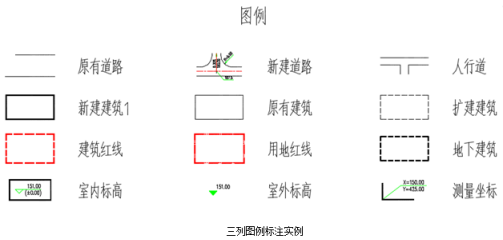

l  坐标标注选项板

19)     【设置坐标系】命令,用于重新定义坐标原点;

20)     【场地红线】命令,用于定义场地坐标系;

21)     【坐标标注】命令支持以世界坐标系或场地坐标系为标准,分别进行标注。



3.         调整对话框风格及交互行为

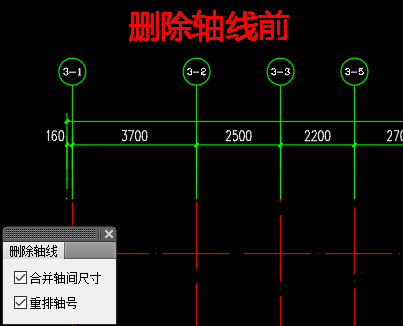

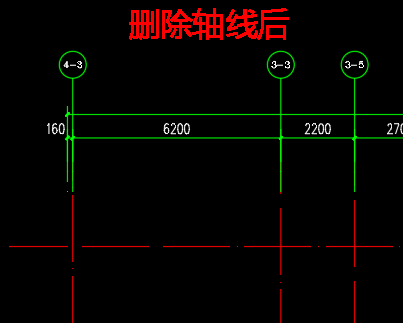

l  【绘制轴网】及【轴网标注】对话框

22)     【绘制轴网】对话框中的“删除轴网”按钮,可以将选择集中的轴网过滤出来删除;

23)     【轴网标注】对话框中的“删除轴号”按钮,可以将选择集中的轴号过滤出来删除。




l  【标准柱】

24)     【标准柱】对话框中的柱图案填充功能,可以根据材料,直接对柱进行详图填充;

25)     【标准柱】对话框中的“编辑柱子”按钮,用于批量编辑天正柱子对象;

26)     【标准柱】对话框中的“删除柱子”按钮,可以将选择集中的柱子过滤出来删除。





l  【绘制墙体】

27)     独立的玻璃幕墙对话框,可以设置立柱横梁的生成规则;

28)     【绘制墙体】对话框中的墙图案填充功能,可以根据材料,直接对墙进行详图填充;

29)     在绘制墙体的同时,保温线可以同时生成,并且可以选择保温线填充样式;

30)     可以设置墙体保温宽度是否计算在总墙宽中;

31)     【绘制墙体】对话框中的墙体材料,支持防火等级设置,细化墙体用途;

32)     【绘制墙体】对话框中的“编辑墙体”按钮,用于批量编辑天正墙体对象;

33)     【绘制墙体】对话框中的“删除墙体”按钮,可以将选择集中的墙体过滤出来删除;

34)     【绘制墙体】对话框中的“替换”按钮,用于替换图中已插入的墙体;

35)     【墙体切割】命令,用于快速将已布置的墙体从所选点处打断。



l  【插门】和【插窗】

36)     点击翻转按钮,门窗可以直接按对话框中的方向布置出来,无需再选开启方向;

37)     【插门】和【插窗】对话框中可以直接设置门窗材料;

38)     【插门】和【插窗】对话框中的“编辑门”和“编辑窗”按钮,用于批量编辑修改天正门窗对象;

39)     【插门】和【插窗】对话框中的“删除门”和“删除窗”按钮,可以将选择集中的门窗过滤出来删除;

40)     【插门】和【插窗】对话框中尺寸小三角的增减模数,可通过spinstep.ini文件进行设置。




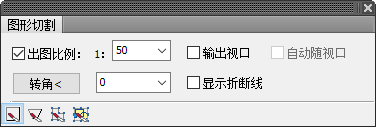

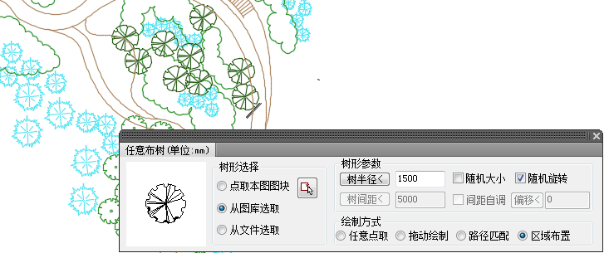

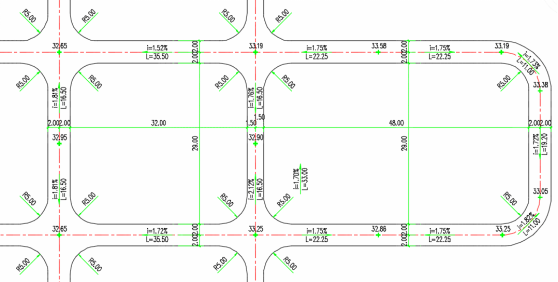

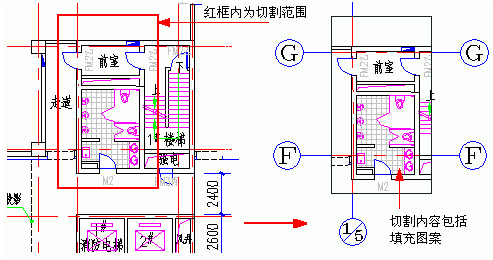

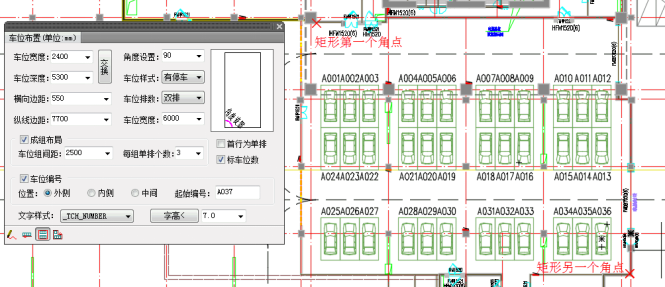

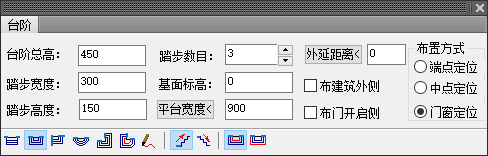

4.         其它新增功能及改进

41)     增加绘制剪力墙板、外挂墙板等预制构件的功能;



42)     新增平行、对齐、等距等命令,便于规整对象位置;

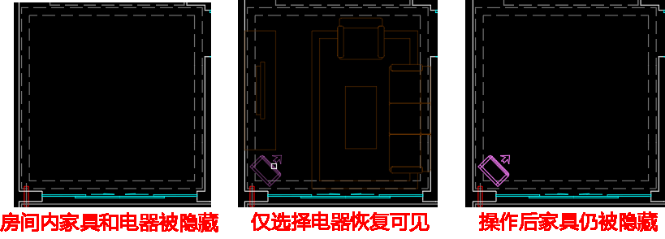

43)     新增对象前后置功能,用于调整图面显示;



44)     墙、柱的加粗填充显示支持WBLOCK导出新图;

45)     优化插入图框命令,程序默认加长图幅可以通过配置文件修改。



BUG修改:

46)     修改在三维视图中替换柱子,柱子底标高错误发生变化的BUG

47)     修改将外墙、分户墙等转换为玻璃幕之后再次转换回来,墙体用途错误发生改变的BUG

48)     修改无法在布局空间正常绘制云线的BUG

49)     解决图中有多层标高,在执行某些操作时程序崩溃的问题;

50)     修改轴号导出的各种BUG

51)     解决块内部的天正对象在局部导出时出错的问题;

52)     ……
