——面向施工图设计的建筑设计软件


      基于“工具集”概念的全新升级版——天正建筑TArch TS4.4,国内率先利用AutoCAD2013图形平台开发的最新一代建筑软件。 TArch TS4.4是一款基于AutoCAD绘图软件平台二次开发,用于建筑施工图设计的工具集软件,这款软件的特点可以用“易、泛、厚、韧、容”五个字来概括,充分体现了服务和工具集的理念。

“易”,初学软件容易上手,此后可循序渐进,逐步深入。对AutoCAD有一定基础的用户,不用经过什么训练,直接就可以用来画图。先用【直线轴网】、【轴网标注】命令画出并标注轴网;再用【柱子插入】、【画双线墙】命令在轴网交点插入柱子,沿轴线画墙线;用【中心插窗】、【顺序插门】等命令插入门窗,用【门窗名称】标注门窗;用【两跑楼梯】插入楼梯,用【直线阳台】插入阳台;用【门窗尺寸】、【沿直线注】标上尺寸;最后用【文字图名】注上图名,一张简单的建筑图就画完了。

“泛”,软件功能宽泛,不拘一格。一方面软件的功能涉及建筑施工图设计的各个方面,比如洁具布置、绘制总图等等,一些功能可能是意想不到的,例如,【画成片树】的功能可以在平面绿化设计时生成一些看似随意画出的成片树木;另一方面软件虽是为画施工图设计的,但许多功能又不局限于画施工图,除了尺寸标注、文字表格、图库管理这样的通用性的功能,和一批像【图层开关】、【图元过滤】、【矩形剪裁】、【连接线段】这样的常用工具之外,还有一些命令虽然貌似限于专一用途,但经发挥却可用于其他,例如【洁具布置】可以用于在居室布置家具、在车库布置车位,【直段楼梯】可以用于画坡道,【画双线墙】可以用于画道路或管道,等等,只要有想象力,新用法就可以创造出来。正因为如此,一些结构和装修设计师也选择本软件来绘制结构和装修图纸。

“厚”,内涵深厚、细致周全。软件中许多命令看似简单,功能有限,但深入下去,许多深层的用法会被发掘出来,有“柳暗花明”之感。例如【画双线墙】看似只是简单地画双线,但在墙段定位、厚度变化、相交墙线处理等方面有很多可调整、变化之处;【注标高】通常被认为就是标注一个符号,但在标注方式和内容方面可以有很多变化;【造门窗表】除了统计一般图中的门窗块造表之外,还有利用搜索到的门窗信息生成门窗详图、逐个查看统计的门窗、将统计信息输出到Excel表和自定义表头、分类、取文字造表等多种相关功能。
“韧”,运行坚韧性好,可靠性好。软件多年来经各种用户在设计实践中的反复考验,收到反馈修改的意见不计其数,不仅使软件的功能逐渐扩展增强,也使软件经受各种用法的考验,千锤百炼成钢。

“容”,软件的包容性强。不仅与AutoCAD的兼容性好,与其他软件和平相处。由于软件绘制的图形都是由AutoCAD的基本图元组成,不包含任何自定义的图元,因此与AutoCAD及其他二次开发软件绘制的图纸相互兼容性好;软件运行时加载其他工具软件,一般也能互不影响。

天正建筑TS功能概述

全面增强的AUTOCAD功能

1.剪裁板

由于通过AutoCAD本身的剪裁板复制的图会丢失“组”信息,使本软件依赖“组”信息编辑的功能不能起作用;如:标高标注,两跑楼梯等。本软件将剪裁板功能增强后,在不改变原有操作习惯的情况下,可以使“组”信息随图复制;涉及的命令有:复制(copyclip)、剪切(cutclip)、带基点复制(copybase)、粘贴(pasteclip)、粘贴到原坐标(pasteorig)



2.格式刷(matchprop

AutoCAD格式刷的基础上增加了本软件的专用功能;按热键[Q]可以弹出“格式刷特殊图元处理选项”对话框(如图),在通过格式刷传递图元特征时,这些选项可以改变:门窗的样式、宽度、名称;柱子的大小;LINEPLINEPLINELINE;文字内容、名称、样式。



完善的用户接口

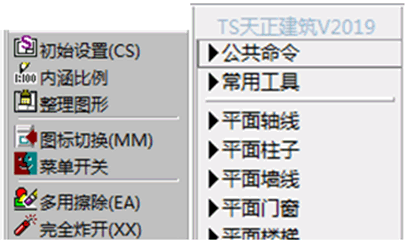

1.方便的智能化菜单系统

执行天正建筑TS软件命令与执行AutoCAD命令一样,可以从菜单中选择要运行的命令,并在执行过程中根据命令提示行的提示输入数据。单击屏幕根菜单中的一项,可以将该项菜单展开;在展开的子菜单位置单击鼠标右键可以收拢返回根菜单。在根菜单某项上击右键,可以弹出该项子菜单。




             天正建筑TS软件运行时的界面

强大的用户设置功能,用户可以根据需要来调整屏幕菜单,把不用的命令关闭;设置屏幕菜单的颜色、参数等。




屏幕菜单设置对话框

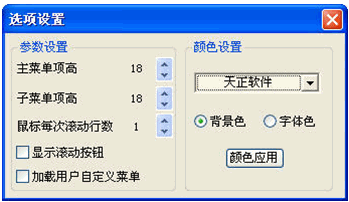

屏幕菜单选项设置对话框

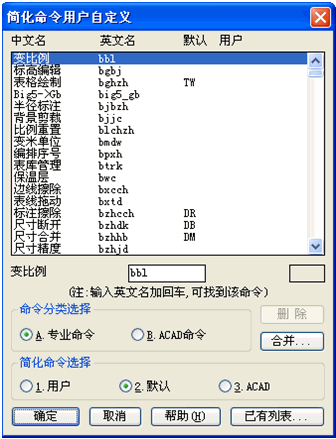

2.人性化快捷输入的设置方便快捷,用户可以导入导出快捷输入。



    3
.方便的多图档切换

多图档切换功能是指在AutoCAD2000以上版本打开多张图时可以用图名按钮来在各图之间切换。双击图档标签,可以关闭图纸。


    在图名按钮上击鼠标右键,会弹出如图所示的对话框;如果要使用版本转存里面的功能,需要另外下载一个插件“viewTab.idx”,将其拷贝到本软件安装的SYS目录下。


全面支持AutoCAD最新平台

天正建筑TS4.4支持32位操作系统的R14-AutoCAD2013平台;

天正建筑TS4.支持64位操作系统(AutoCAD 2010-2013)平台

建筑TS工具集的特色功能

天正建筑TS4.4所有的对象都是由直线、曲线、点等ACAD的基本图元构成的,不存在与ACAD的兼容的问题。

1.专业的建筑平面施工图绘制功能

建筑平面施工图绘制:包括轴网、墙柱、门窗、楼梯、洁具、阳台。

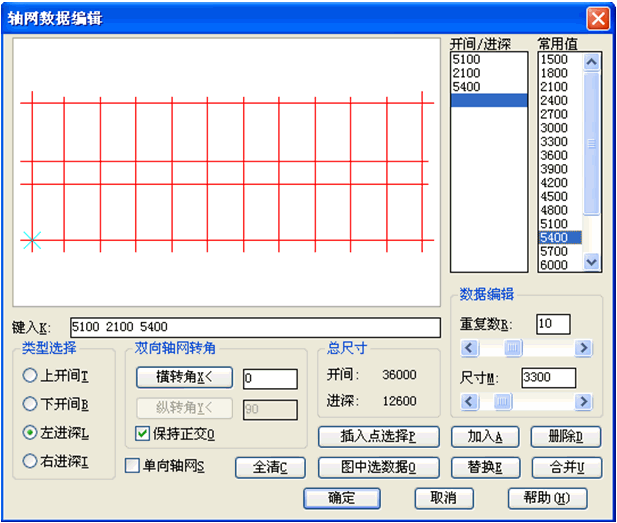

1)强大的轴网绘制功能,可以绘制正交和斜交的轴网,还可以在图中选取轴网,方便快捷地建立轴网。


2)强大的墙体编辑功能:【整体移墙】、【移双线墙】、【墙线移动】、【改变墙厚】、【双线裁剪】、【墙线修补】。

【墙线修补】:修补残缺的双线墙。


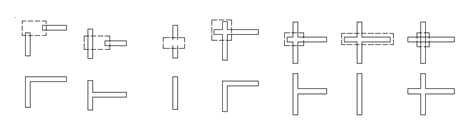

                  拾线修补示例



                  窗口修补示例

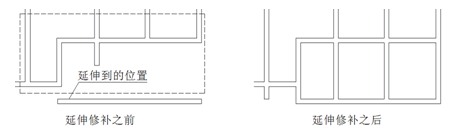

                  延伸修补示例

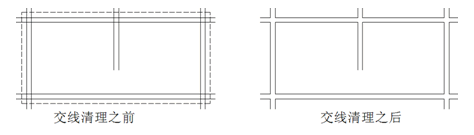

               交线清理示例

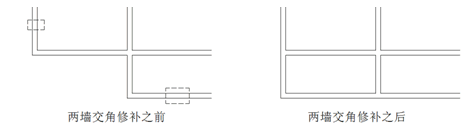

                  两墙交角修补示例


3)柱子插入时,墙线自动打断。

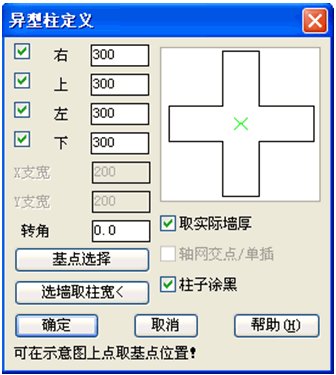

【插异型柱】:插入'+'形、'T'形、'L'形等形状的异型柱,按下图设置参数。



【定义柱墙】:将选取图元定义成柱子或生成轮廓融合的墙线定义柱子。(2)定义剪力墙。(3)定义Pline剪力墙。

4)门窗的编辑功能。

【造门窗表】:「’WINNAME’(窗名)层文字为门窗名称」用于选择是否要将写在“WINNAME”层上的文字作为门窗名称加入统计表;「门窗详图外框」按钮用于在当前图中生成门窗详图,图中门窗按表中的宽高绘制外框,并标出门窗尺寸。

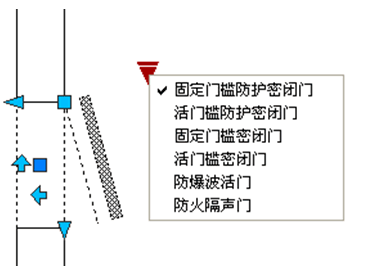

【换平面窗】:对于AutoCAD2006及其以上版本,上述对话框中有一类“人防门图块”,这种图块是这些高版本AutoCAD平台才能支持的动态块。

【顺序高窗】:在插入过程中通过D\X等热键,可以很方便地在预留洞、预留槽、消火栓以及高窗之间进行切换,预留槽开口方向和消火栓布置自动读取拾取墙线一侧。

5)强大楼梯编辑功能。

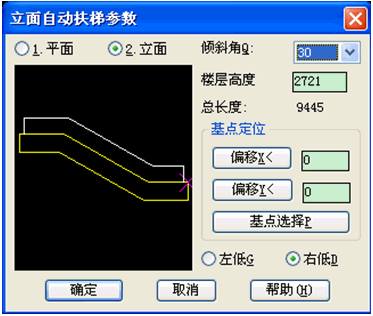

【自动扶梯】:在自动扶梯中增加了立面扶梯绘制功能,在模式对话框中设置参数。





2.齐全立面剖面的功能

提供多种辅助立、剖面绘制的工具,可以快速绘制、修改立、剖面门窗、阳台、剖面墙体等。通过这些工具,大大节省了设计师绘制立剖面图纸的时间,提高了工作效率。

【立面绘制】在模式对话框中设置参数,快速地生成立面。

【参数直梯】、【参数栏杆】都自动生成组,方便用户整体编辑。

【楼层复制】:已有立、剖面图某一层作为标准层,复制一层或几层到任意楼层。

3.建筑总图的绘制功能

总图绘制包括道路绘制、绘制红线退让边界、成片树木等功能。

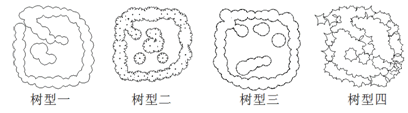

【画成片树】:本命令用于平面绿化设计,绘制的树木如下图:



【画行道树】新增命令:沿图中已有PLINE线的方向绘制等间距行道树。

4.全新设计文字表格功能

单词替换】:「替换确认」选项,选定就在每找到一个符合条件的单词时都要求用户确认是否替换;不选就直接将图中所有符合条件的单词一起替换。

「全词替换」选项,选定时图中的文字或属性必须与原词完全符合才替换;不选时只要文字或属性中包括原词就替换。

「全部替换」选项,选定时就用替换词替换选中范围内所有单词,不管原词是什么。

「按数字变」选项用于选择是否要对选中文字中的数字做增减处理。选定此项,一般要在「原词」和「替换」编辑框输入带数字的文字,替换时就根据这两个数字的差对选中文字做增减。例如:原词为“AL1”,替换词为“AL3”;那么遇到“AL5”就替换成“AL7”,遇到“AL6”就替换成“AL8”,依此类推。

5.尺寸及符号标注

【改尺寸值】:拾取要改值的尺寸标注,输入新尺寸值后,尺寸标注值被修改。命令中热键用法:“A 注楼梯踏步”,尺寸值写成“踏步宽×踏步数=总尺寸”的形式,通过用户输入楼梯踏步数或踏步宽(高)实现,输入值小于50为踏步数,大于等于50为踏步宽(高),输入的踏步宽(高)值可以是近似值。

【做法标注】:标注工程做法;调取工程做法的词库;按字符数量自动折行。

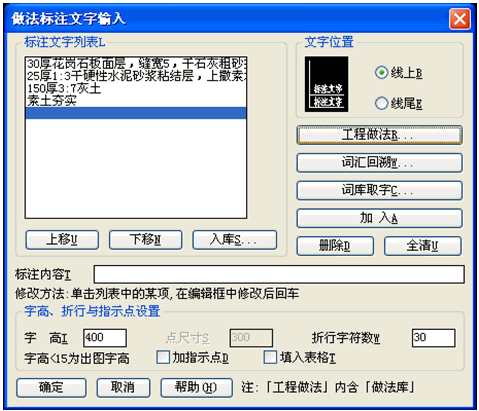

做法标注文字输入对话框

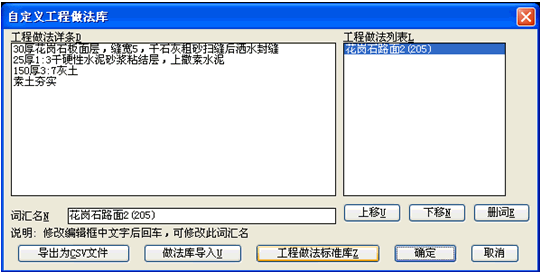

自定义工程做法库对话框

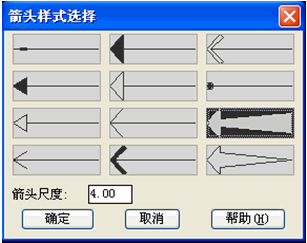

【箭头绘制】:绘制箭头和引线,或进行坡度标注等。提供了九种样式。

6.图块与图案

图块与图案包括:图块、线图案的制作和图块插入、线图案的绘制与编辑.


图库新增:平面门窗库增加双扇人防门。平面门窗库增加人防洞口封堵。在“平面洁具与厨具”目录,增加了一个浴缸和一个冰箱,修改了一个洗衣机。在平面窗库增加排气扇(高窗块)。在平面门库增加两种双扇无障碍门;删除单扇外扶手无障碍门。平面洁具增加“防爆波地漏”;重做“圆地漏”和“方地漏”,将斜线改成图案填充且密度减小,默认插入尺寸由100x100改成200x200。平面窗库增加“油网滤尘器”。

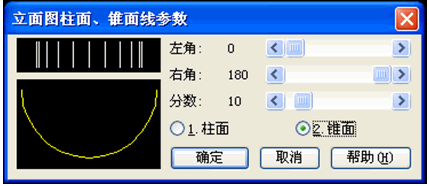

【柱锥面线】: 用于绘制立面图的柱面或锥面线,也可以绘制等分线:



【造块原型】:执行本命令可以选取一个作为造块原型的图块,并进入造块环境。程序会自动识别取到的原型图块的类型,从而设置相应的环境。可以选取的图块原型有:平面门窗图块、平面柱子图块、立面门窗图块、立面阳台图块和剖面门窗图块。进入造块环境后,可修改图块原型,并根据图块原型的类别,决定图块入库的命令:[门窗入库]、[柱子入库]、[立面门窗入库]、[立面阳台入库]和[剖面门窗入库]。

7.出图与转条件图

出图与转条件图包括:图面布置、插入图框、转换条件图等功能。

【做比例块】:将图中一部分图形或外部图形文件制成图块或通过放缩以指定的比例置于图中,本命令用于在模型空间多比例出图。

8.多功能的通用工具

通用工具中包括常用编辑功能。

【多用擦除】:有选择地擦除选中图元。如果选中的图元中包括门窗或墙线,这个命令还能像擦门窗的命令一样擦除门窗后将墙线复原,或像剪裁墙线的命令一样,将与擦除墙线相连的墙线修补好。

【多线编辑】:对多段线进行编辑的工具(加、减顶点,直、弧互换,优化)。优化:在不改变多义线形状的情况下,这些多余的顶点都会被删除;删除顶点的个数在命令行有提示。

【消除重元】:消除各类重叠的图元。

【图元过滤】:通过选取样板图元的方法过滤生成选择集。
