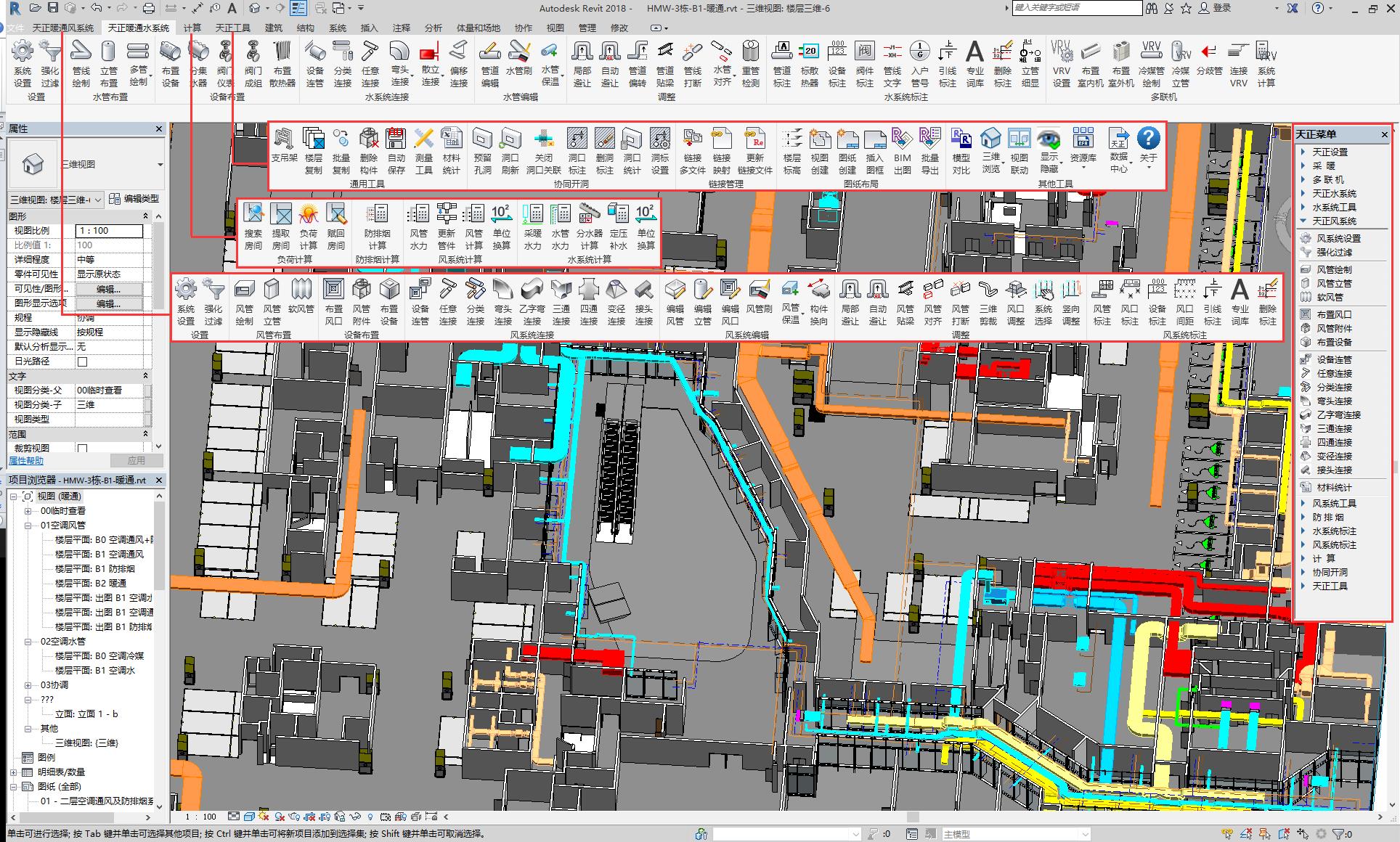

一、功能模块概述

TR天正暖通软件V8.0是一款全新的三维BIM辅助设计软件。软件基于Autodesk公司的Revit设计平台,支持AutodeskRevit2018-2023平台。软件包括:天正暖通风系统、天正暖通水系统、计算和天正工具四大模块。天正暖通风系统和天正暖通水系统按照专业的设计流程分为系统设置、管线布置、设备布置、连接、编辑、调整、计算、标注等模块。支持管线和立管的绘制,并可多管绘制、沿墙绘制;支持风管异径管件的连接;支持风口、阀门附件、散热器、风机盘管等暖通常用设备的布置;支持多联机室内外机布置、冷媒管绘制、多联机与管线连接自动生成分歧管、系统计算、标注等功能;支持设备连管、散干\立连接、管线互连;支持对既有设备、管线的参数、位置关系进行编辑;支持建筑负荷计算、风系统水系统的水力计算等;支持对管线\风管、设备等进行标注;支持管线、设备等的统计,支持设置统计范围、设定输出内容,支持excel和图面表格两种形式。提供了多专业间协同开洞以及管道避让功能等天正工具。

(一) 天正设置

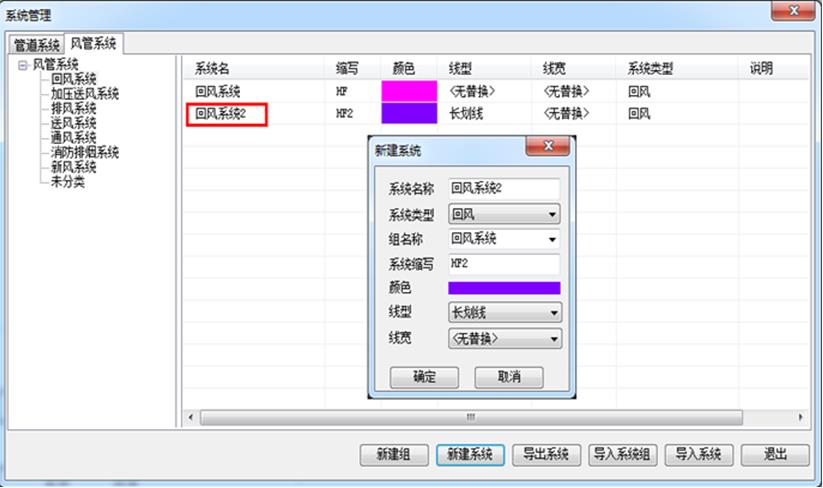

支持自定义标准的导入导出;统一设置风系统、水系统的类型及颜色、线型等。可对风系统、水系统的类型进行增加、删除处理。 支持设置当前视图界面过滤器,设置当前界面需要显示的构件类别。

(二) 风管布置

实现风管、立风管、软风管的布置;提供矩形、圆形、椭圆形风管截面供选择。

(三) 设备布置

提供风口、风阀、风机盘管、风机等设备库,支持设备的选型、布置,支持支吊架的布置。

(四) 风系统连接

提供风管与设备、风管与风管、风管与立管的连接;支持同系统间风管的连接,支持不同系统间风管的连接;支持选定连接件连接风管。

(五) 风系统编辑

提供风管、风口的编辑;支持对风管添加、删除保温层;支持构件换向。

(六) 风系统调整

提供管线的避让操作;支持风管贴梁、贴板布置;支持风管对齐、对正操作;支持风系统选取及调整操作。

(七) 风系统标注

提供设备、管线的标注;支持风口间距的标注;支持自行输入标注文字的引出式标注;支持批量删除被框选区域的所有标注项。

(八 ) 水管布置

提供单根水管管线、水管立管的布置,同时提供多管同时绘制以及平行管道和沿墙布管等方式。

(九) 设备布置

提供水管阀件、风机盘管、冷却塔、空调器等设备库,支持设备的选型、布置;提供散热器库,支持布置散热器;支持阀门的成组布置。

(十)水系统连接

提供水管与设备、水管与水管、水管与立管的连接;支持同系统间水管的连接,支持不同系统间水管的连接;支持选定连接件连接水管;支持坡度管间连接。提供水管与散热器连接,立管与散热器连接。

(十一) 水管编辑

提供水管的编辑;提供水管刷批量修改水管类型;支对水管添加、删除保温层。

(十二) 水管调整

提供管道的避让操作命令;支持管道进行贴梁贴板操作;提供对齐、对正系统选择及调整操作。

(十三) 水系统标注

提供设备、管线的标注;支持管线文字的标注;支持散热器的标注;支持市政入户管的编号标注;支持自行输入标注文字的引出式标注;支持批量删除被框选区域的所有标注项,支持立管细显。

(十四)多联机

提供VRV设置,支持多联机设备及管线的布置与自动连接,支持对VRV系统进行计算及将结果赋回。

(十五) 负荷计算

支持对revit建筑底图进行前处理,搜索房间,将房间对象标注在图面;支持一键提取房间建筑信息,并生成可用于负荷计算的xml文件;负荷计算可直接导入xml文件,并支持将计算结果导出,支持输出计算书等操作;支持将计算结果赋回标注在图面上。

(十六) 防排烟计算

根据建筑物情况,依据建筑防烟排烟系统技术标准进行防排烟计算。

(十七) 风系统计算

支持风管基本的水力计算;支持设定风管计算参数、推荐流速,根据输入的风量推荐风管截面尺寸,并显示流速计算结果;支持风系统计算结果图面预览;提供单位换算小工具。

(十八) 水系统计算

支持采暖、水管的水力计算;支持分水器的设备选型计算;提供水系统定压补水设备的选型计算并可计算水泵扬程等;提供单位换算小工具。

(十九)通用工具

支持对支吊架的布置;支持标准层中暖通构件(风管、水管、管件等)的跨楼层复制;支持同楼层内暖通构件的复制;支持删除阀件后管线自动连接以及提供自动保存及测量工具命令;支持对暖通构件进行材料统计。

(二十) 协同开洞

支持协同操作,识别当前项目或链接文件中的机电管线,完成管线穿越构筑物时开洞的操作,支持机电管线密集处进行合并开洞,支持对链接文件进行更新从而刷新洞口,支持洞口关联,支持对洞口进行标注并统计。

(二十一) 链接管理

支持同时链接多文件到项目中;支持将链接文件的标高映射到当前项目中;支持一键更新链接文件。

(二十二) 图纸布局

支持批量添加楼层标高并创建对应视图;支持创建指定浏览器组织下的指定视图并进行编辑;支持批量创建图纸并将相应视图关联到图纸中,支持快速在图纸视图插入图框;支持将三维BIM图纸导出到天正二维软件中,支持批量导出。

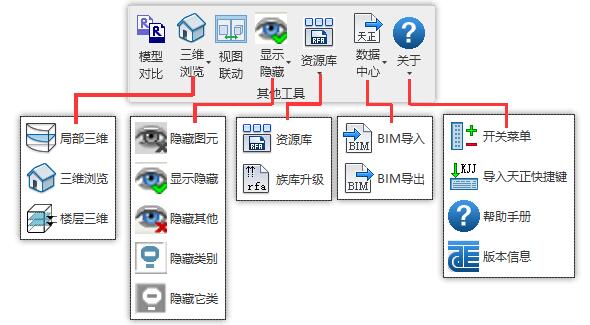

(二十三)其他工具

提供模型对比功能,并对对比结果进行标记;提供视图联动功能,支持将不同视图在命令界面平铺排列,并实现操作联动;支持天正revit平台与CAD平台的导入导出,方便数据互通。版本信息包含暖通的版本信息及启动界面设置。

二、软件特色

(一) 天正暖通风系统设计

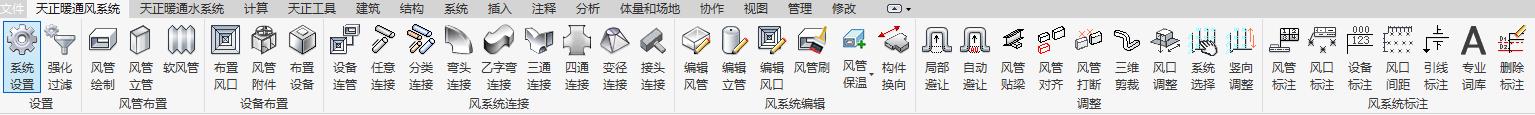

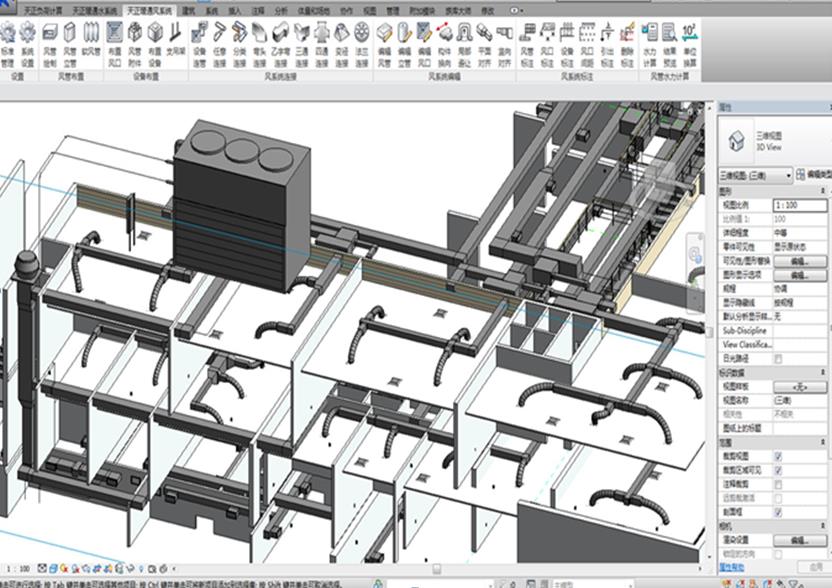

天正暖通风系统按照专业的设计流程分为系统设置、风管布置、设备布置、风系统连接、风系统编辑、调整、风系统标注等模块。支持风口、阀门附件、风机盘管等暖通常用设备的布置。支持设备连管、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对风管、设备等进行标注。

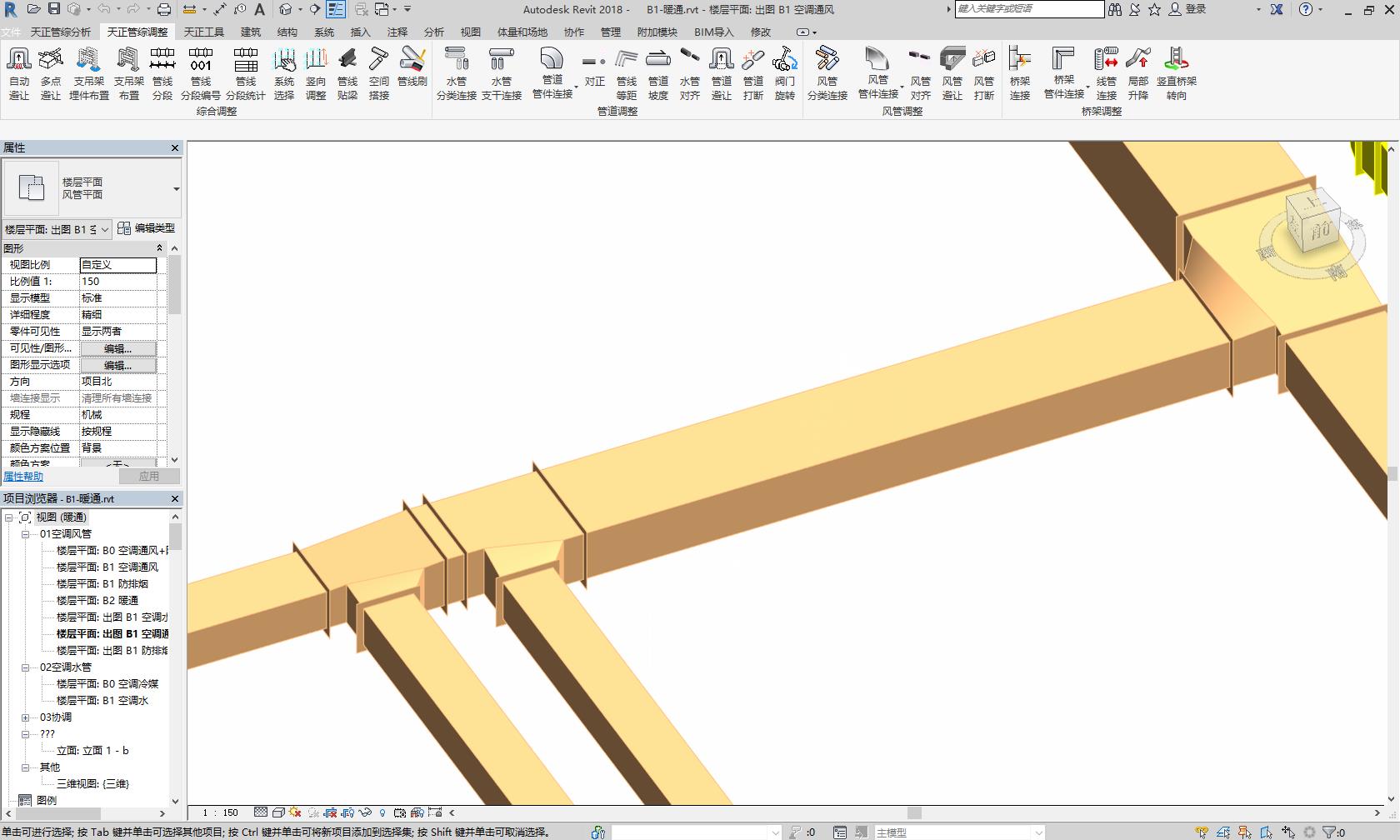

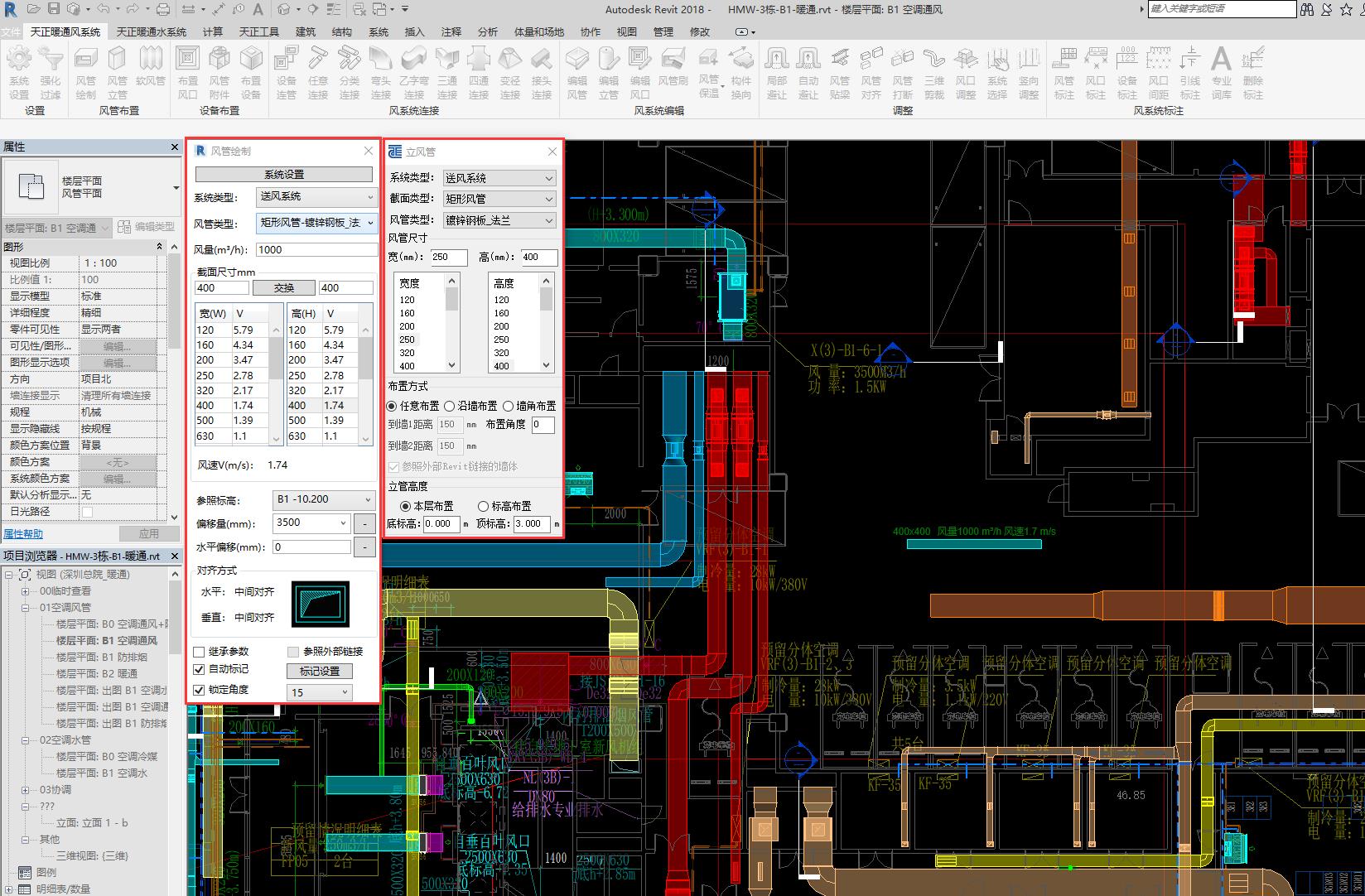

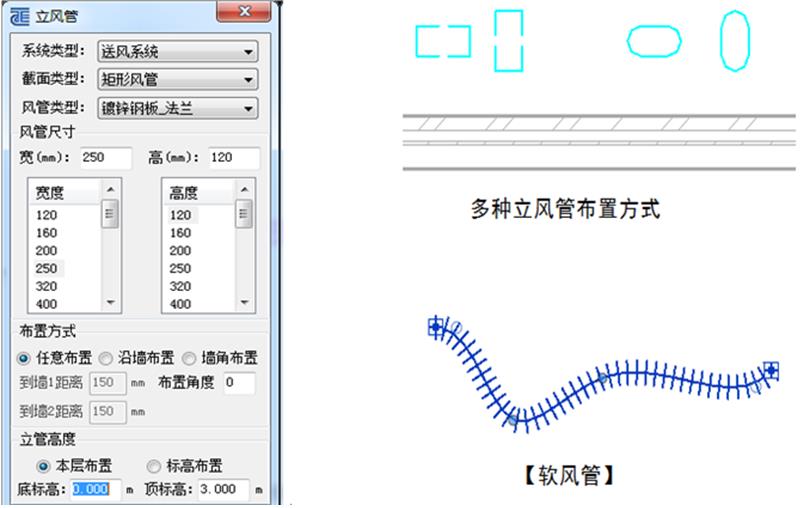

风管布置:进行风管(圆形、椭圆形、矩形)、立风管、软风管布置。其中,风管布置提供自动标记功能,支持锁定角度进行风管绘制支持用户在绘制风管的同时进行风管标注。



风管绘制

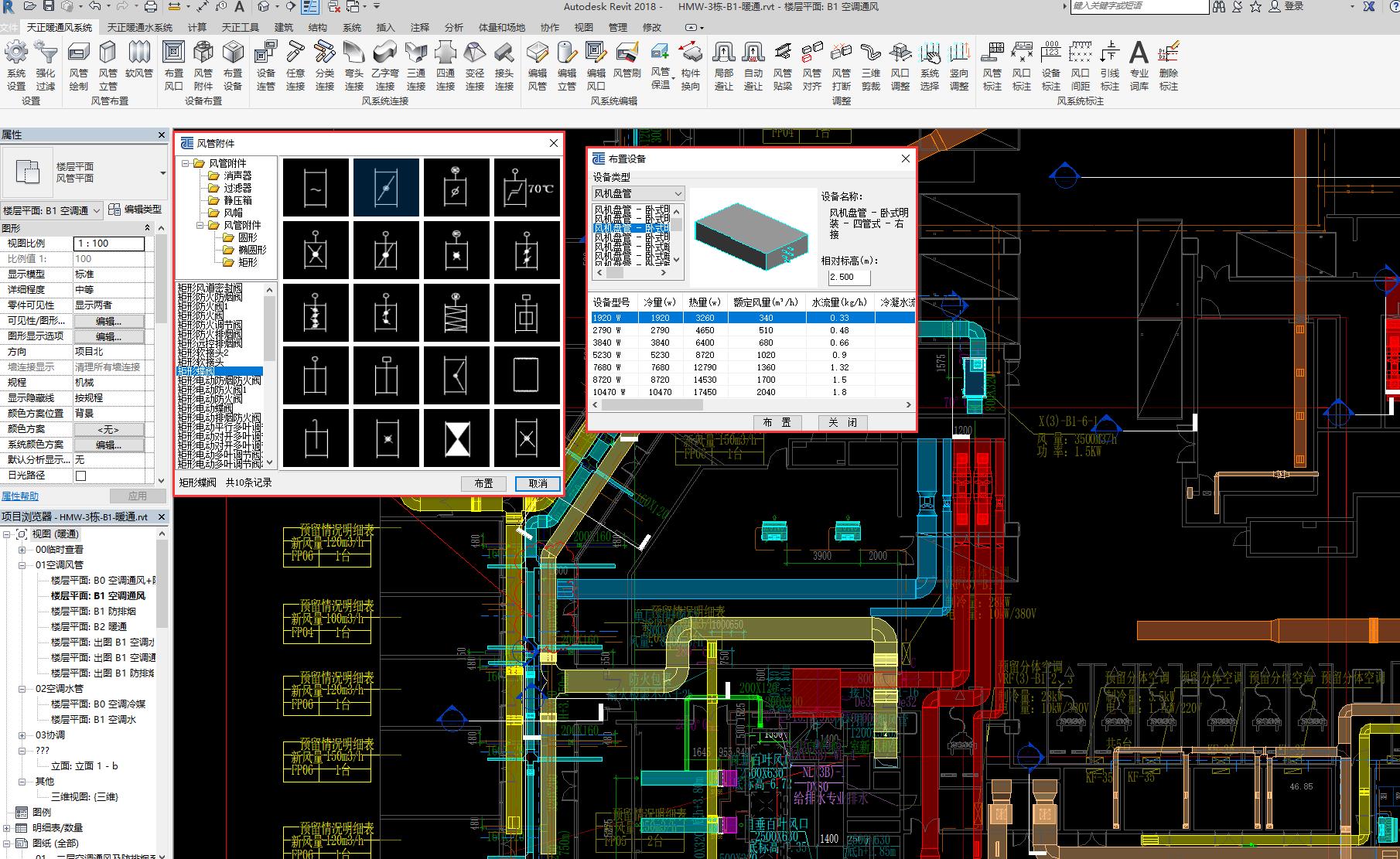

设备布置:软件提供丰富的风口、风管阀件以及常见设备族库;提供多种常用风口末端族,支持多种方式进行风口布置,其中自动布置风口功能支持批量提取负荷计算后算得房间、空间负荷值,并将计算后需要的风口数量均匀布置在房间内部;快速布置风管阀门阀件、过滤器、静压箱、消声器等附着于管线的设备。

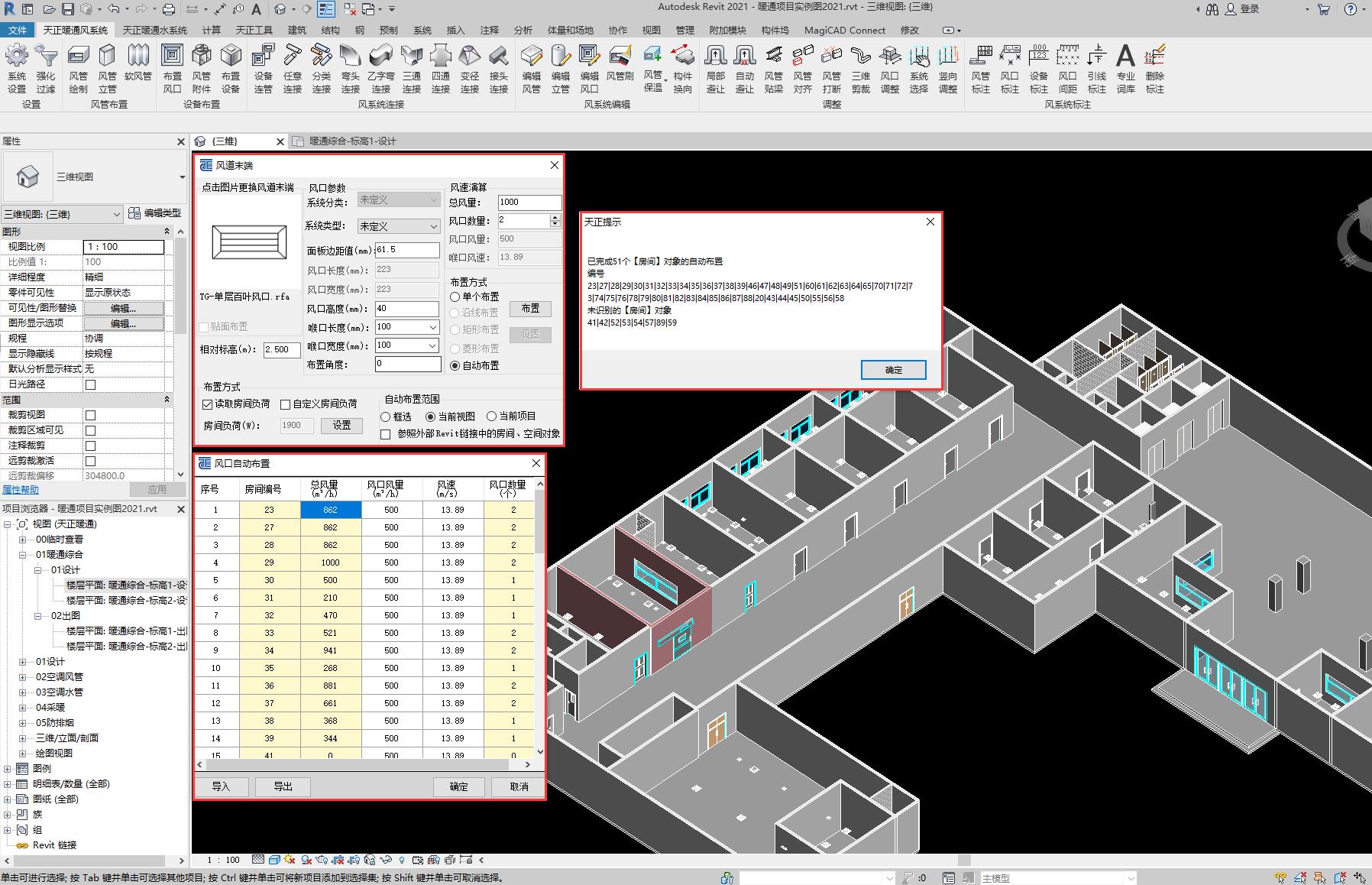

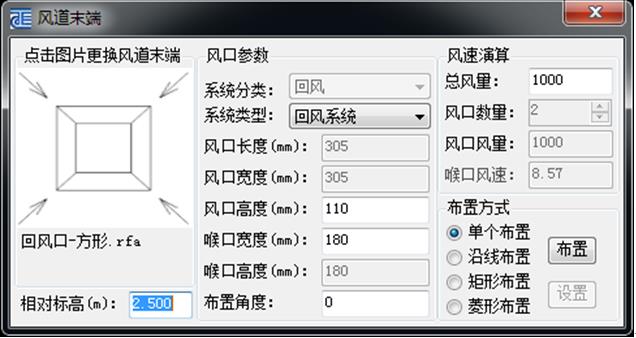

风口自动布置

风管阀件、设备布置

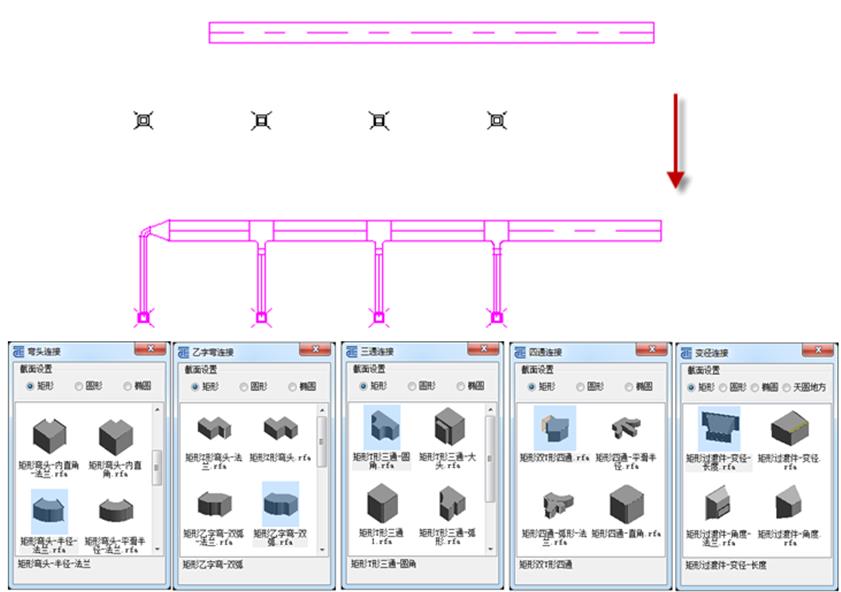

风系统连接:提供多种风管管线连接方式,快速生成弯头、三通四通、变径等异径管件;支持图面框选风管与风口、设备进行批量连接并生成连接件,其中,管线自动延伸,自动生成连接构件,并可设置是否带有标记,同时连接过程中支持设置连接接头或者异径管件类型。

风系统连接

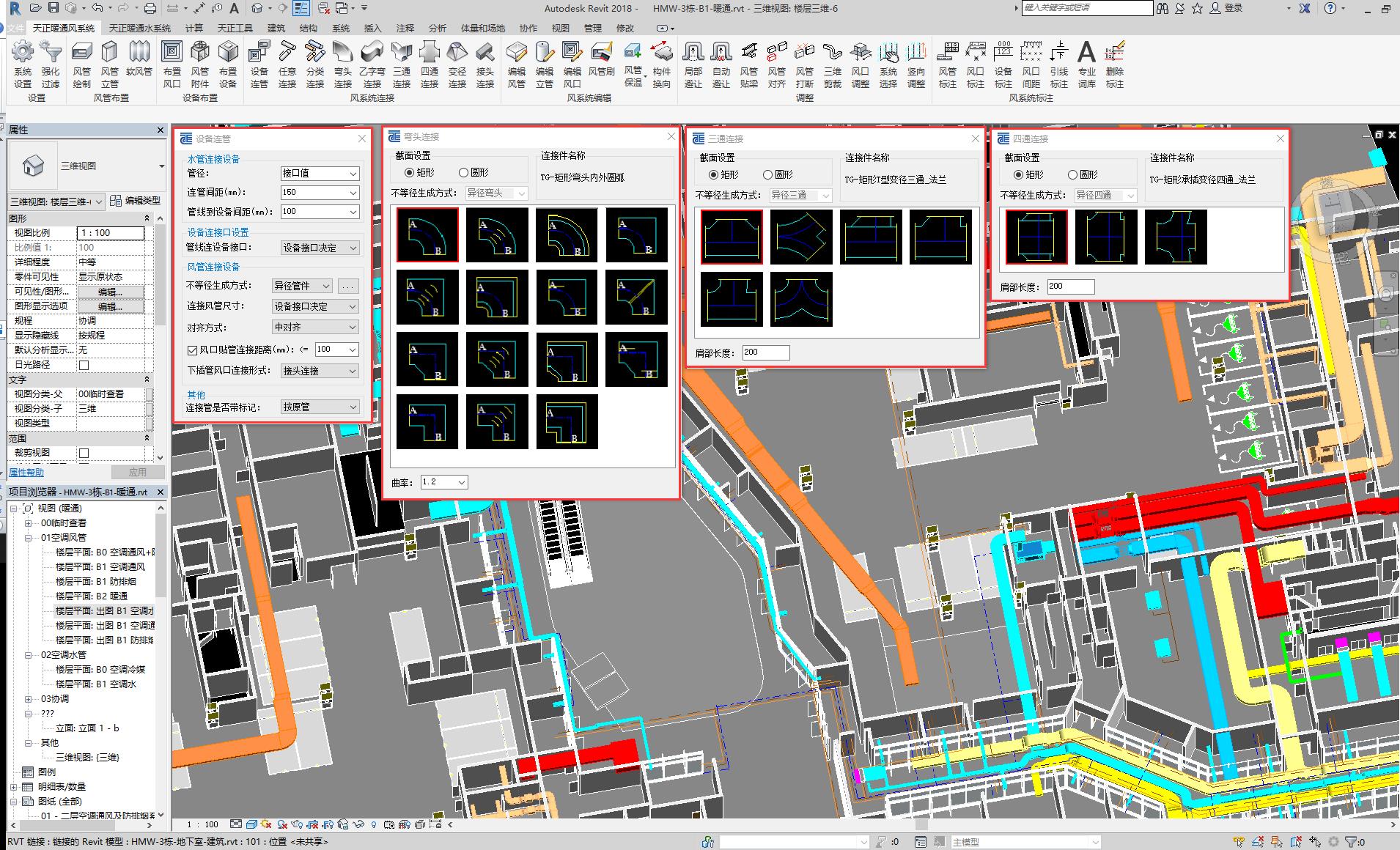

风管异径管件连接

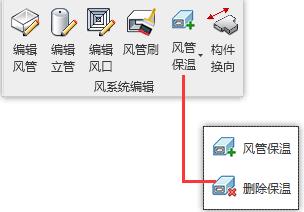

风系统编辑及调整:快速完成风管、立管、设备、构件等对象的各种修改编辑;编辑后构件间保持联动关系,提高设计改图效率;软件支持对风管整个系统添加保温和删除保温,支持将风管构件进行换向处理。支持对风管进行局部避让处理,避让时可设备避让角度及避让距离和避让长度;同时支持对管道进行自动避让处理,将管道一键避让与其相交的构件;支持管线快速贴梁、贴板,支持风管对齐、系统选择、系统竖向调整等操作。

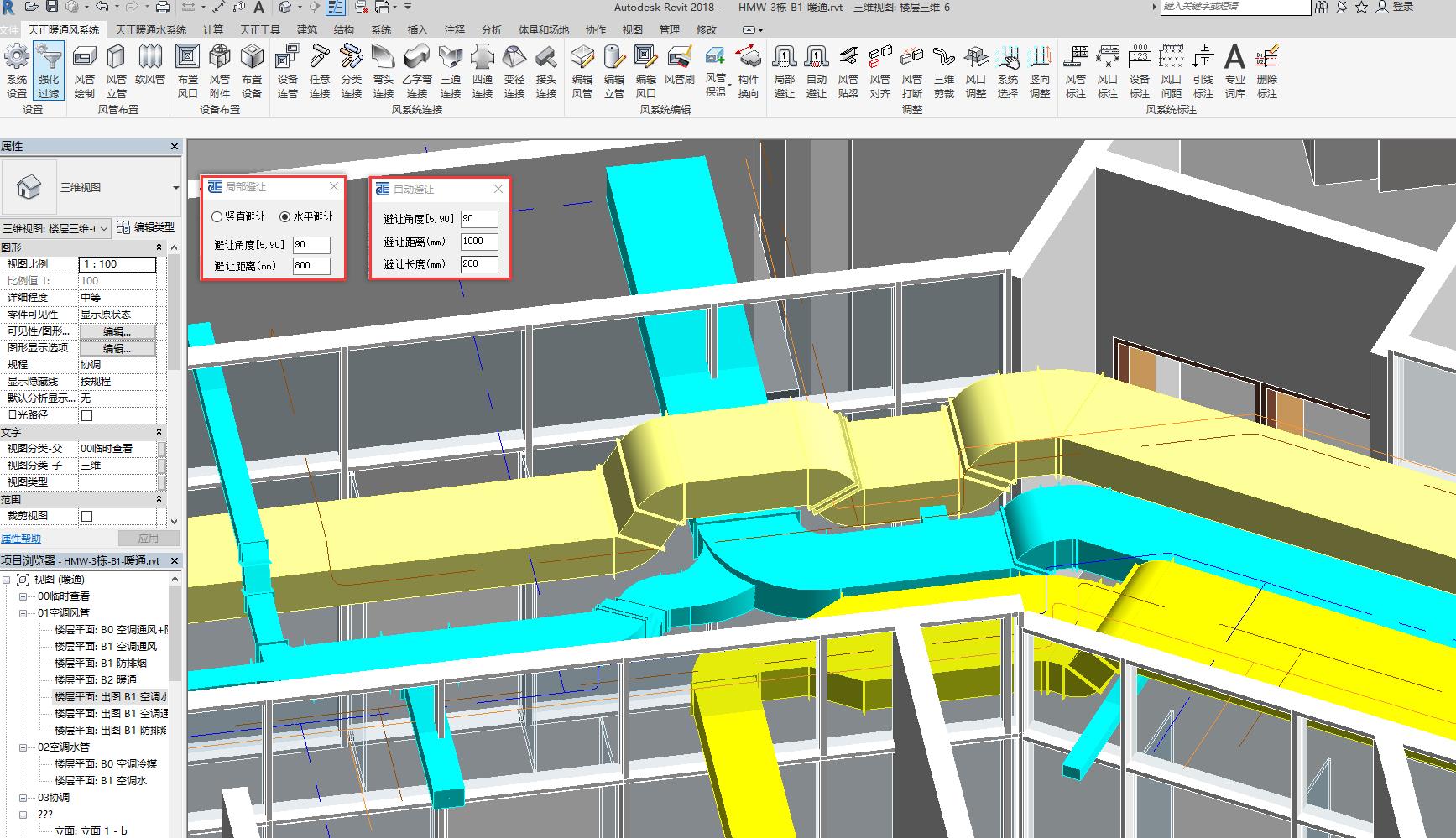

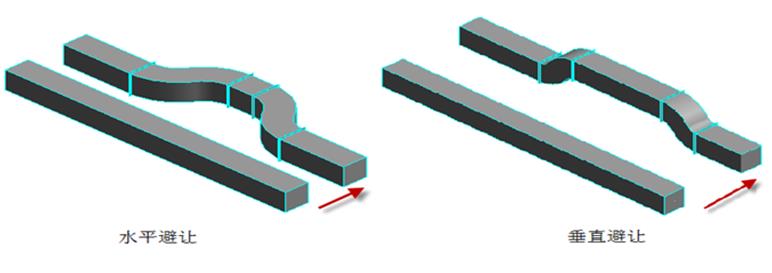

风管避让处理

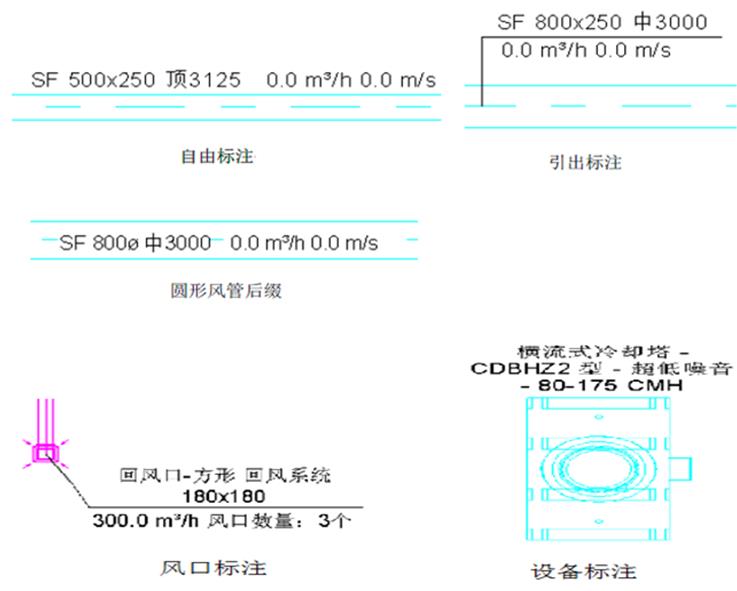

风系统标注:软件提供自由标注和引出标注两种标注样式标注风管;提供风口、设备、风口间距、引线标注等多种标注工具,满足暖通风系统基本出图需求。

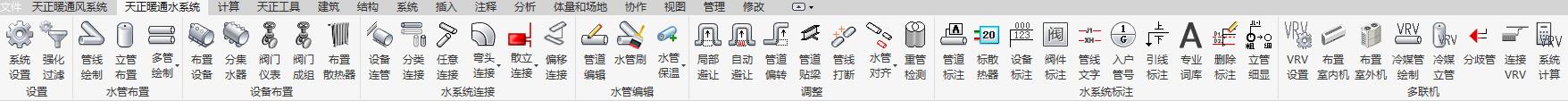

(二) 暖通水系统设计

天正暖通水系统按照专业的设计流程分为设置、水管布置、设备布置、水系统连接、水管编辑、调整、水系统标注、多联机等模块。支持管线和立管的绘制,并可多管绘制、沿墙绘制。支持设备连管、散干\立连接、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对管线、设备等进行标注。支持多联机系统的设备布置、连接、计算及标注等。

水管布置:支持单根水平管道及立管的布置,支持多管绘制,同时支持多根水平管线沿墙布管、平行布管等功能,支持立管沿墙、墙角、沿散热器布置等功能。

管线绘制

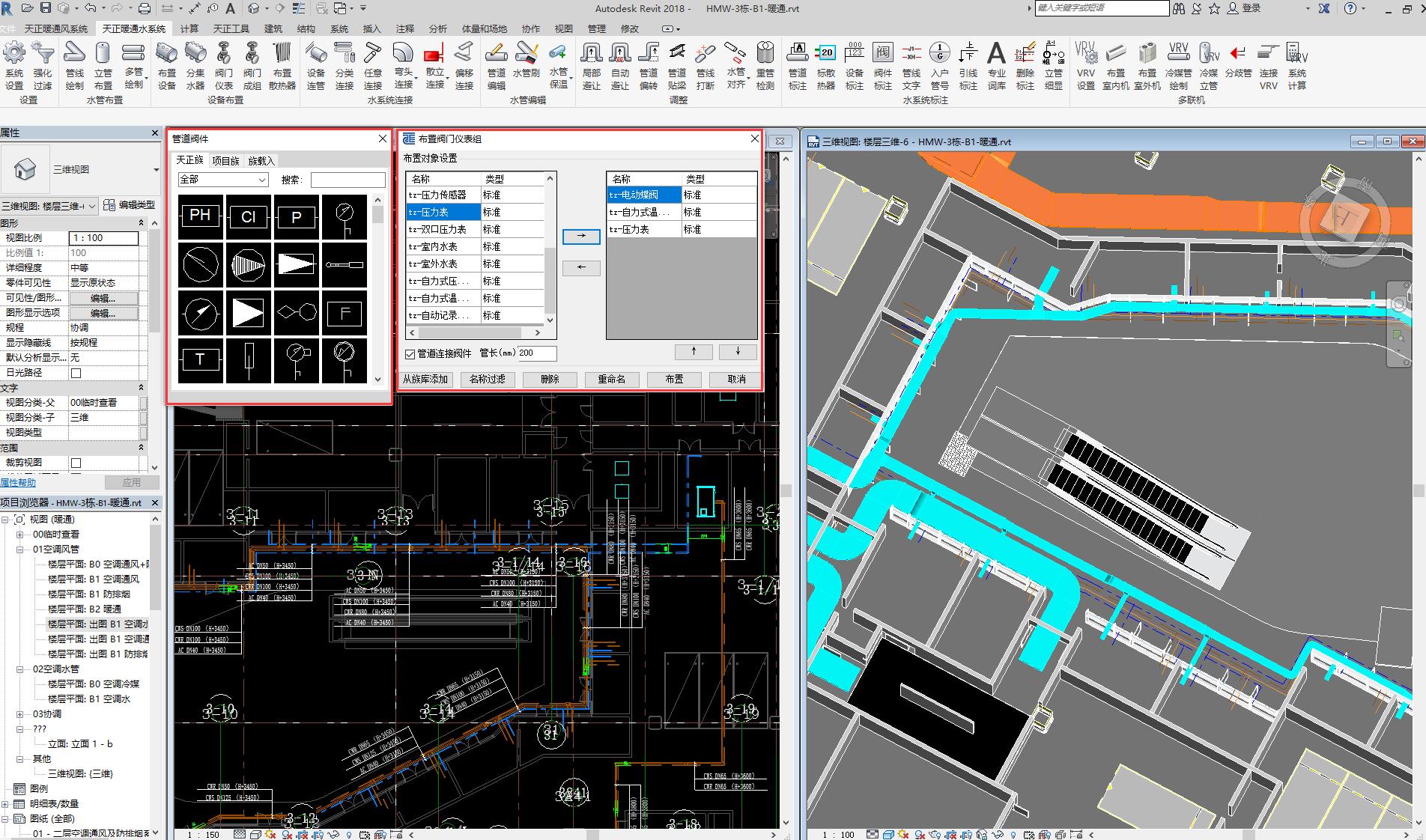

水管设备布置:提供暖通常用设备的布置功能。提供丰富的阀门库,支持自行扩充阀门库并用于当前图面布置。提供分集水器、散热器等供暖常用设备的布置。

水管阀件布置

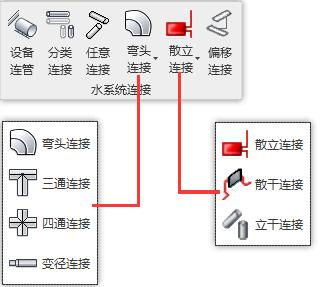

水管连接:软件提供多种方式进行管线连接,其中包括分类连接和任意连接等智能管线连接形式;设备与管线提供设备连管功能,操作模式同T20,支持管道与设备批量连接;供暖系统提供独有的散热器与干管、立管连接功能。

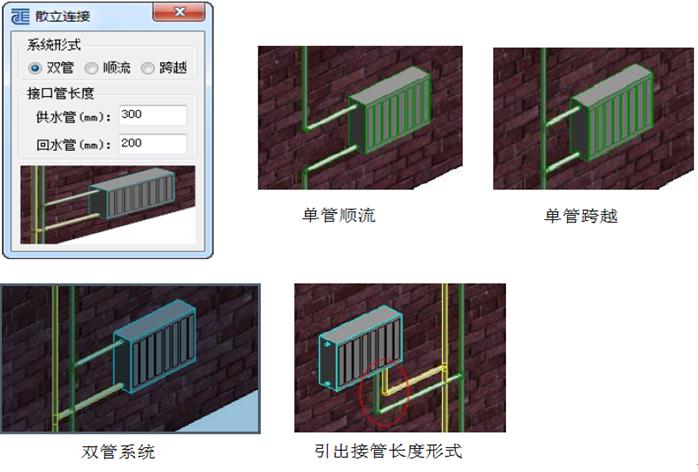

【散立连接】:支持单管顺流式和单管跨越式系统形式,批量连接散热器与立管。

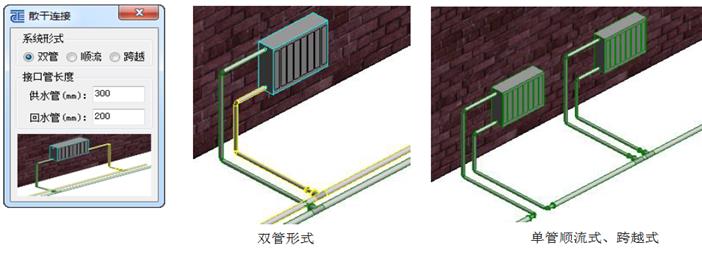

【散干连接】:可实现散热器与干管的连接,支持双管系统,单管顺流式和单管跨越式系统形式。支持设置自动生成的支管的管线长度。

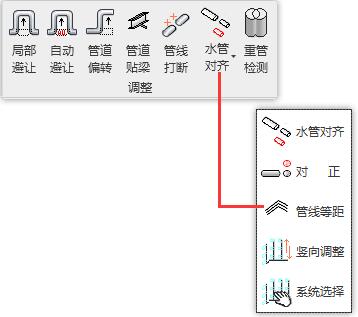

水系统管线编辑及调整:软件提供对管道的编辑功能,支持通过管道刷批量修改管道参数,支持批量生成、删除管道保温操作。软件可以通过对齐、对正、管线等距等功能快速完成管线的微调操作,通过管线避让功能快速完成碰撞构件的避让调整操作,通过管线贴梁功能一键完成管线贴梁、贴板操作,重管检测命令可以方便快捷的检测到项目中重合管线并进行定位亮显,该命令用于检查项目中某距离范围内的管道重合情况,对重合管线定位亮显可以有效实现对重合管线进行修改。

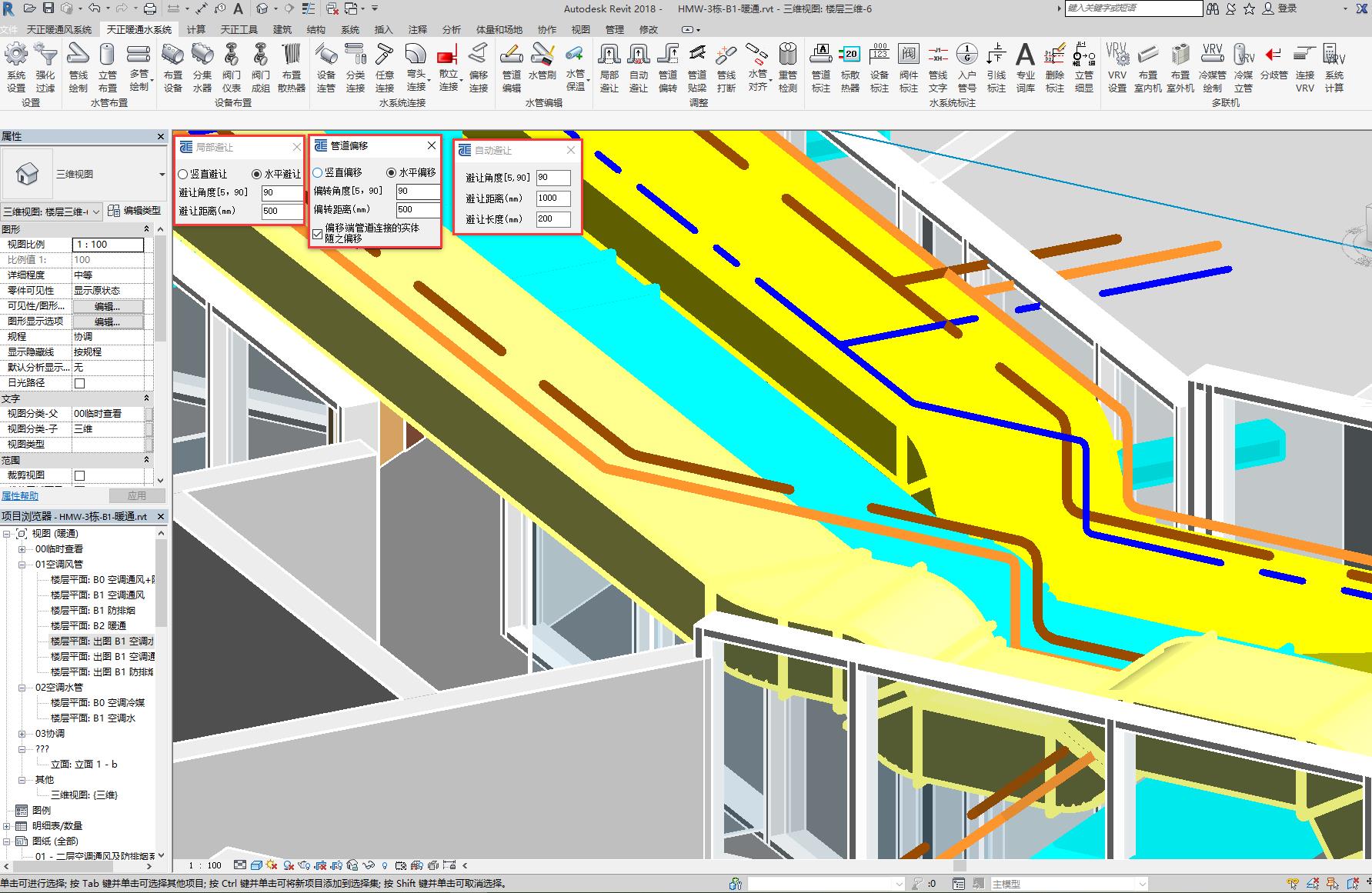

管道避让

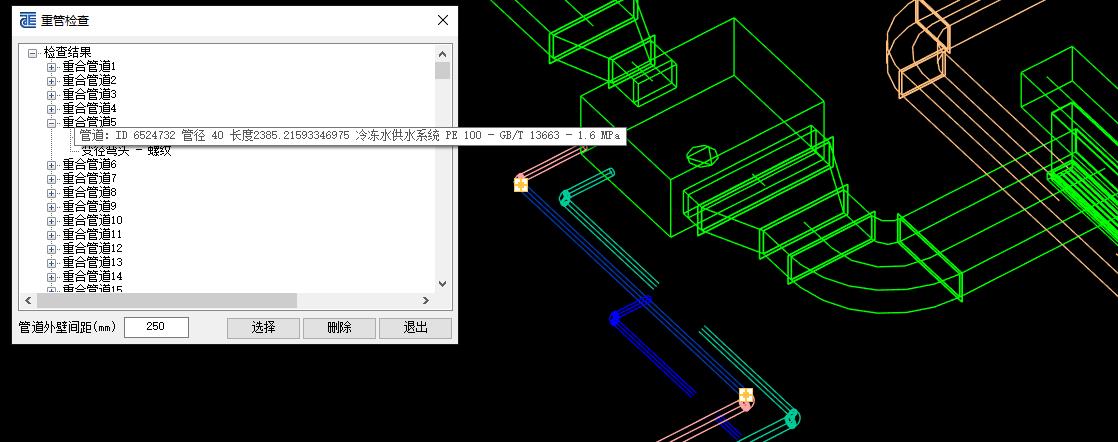

重管检测

水系统标注:提供多种水系统标注功能,管径标注提供多种标注样式,支持自行设定标注样式、文字高度等参数。提供标注散热器功能、设备标注、标注管线文字和阀件标注等,支持立管细线功能,使得立管管线的粗细能更满足出图要求。

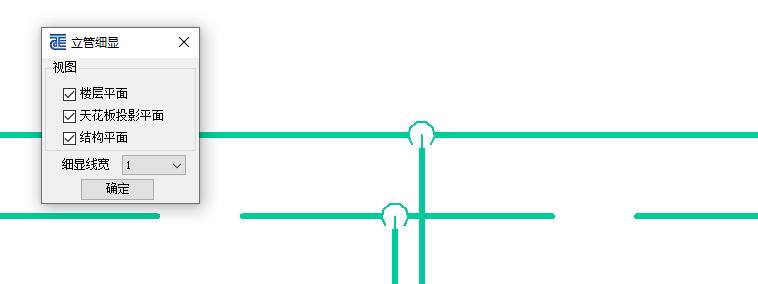

立管细显

 多联机模块:支持多联机的管道布置、设备选型、管道与设备连接、系统计算等功能。

VRV设置:可对分歧管的绘制样式及大小、自动连管伸出长度以及VRV设备标注等进行设置。

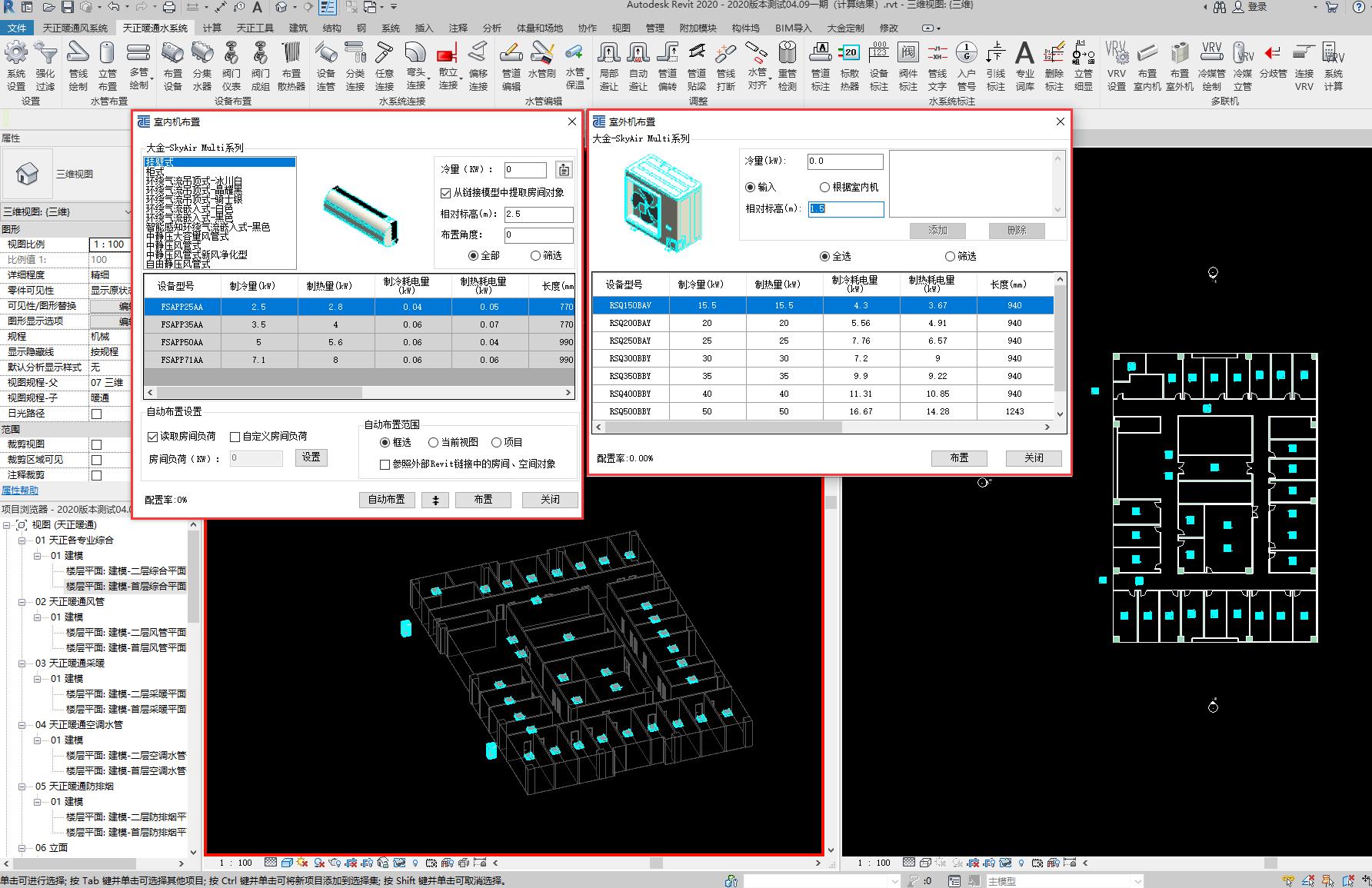

室内/外机布置:支持在产品库中选择室内外机进行布置。其中室内机布置提供手动输入修改房间所需冷量数值,或点击其后“”按钮,自动提取某个房间的冷负荷数值来筛选房间所需设备型号。提供室内机设备自动布置功能,自动提取所选房间负荷值,并将计算后所需的设备数量均匀布置在对应的房间内。室内机自动布置支持当前项目和链接项目中的房间和空间对象,支持对计算后的房间数量进行修改,并支持将修改后的数值进行导入导出。

室内机、室外机布置

冷媒管/冷媒立管绘制:进行冷媒管、冷媒立管的绘制。冷媒管绘制分为两种模式:气液管一体绘制、气液管分开绘制。

连接VRV:可按系统批量实现室内、外机和冷媒管及冷凝管线的连接。支持同时框选室内机、室外机与管线进行连接。支持冷媒一体管变气、液管进行连接。

系统计算:对图面上的多联机系统进行提取、计算及将结果赋回原图。计算结果显示在计算界面上,包括校核计算、冷媒管、冷凝管、分歧管以及充注量五个显示框,显示计算完毕后,支持将冷媒管管径信息赋回原图。

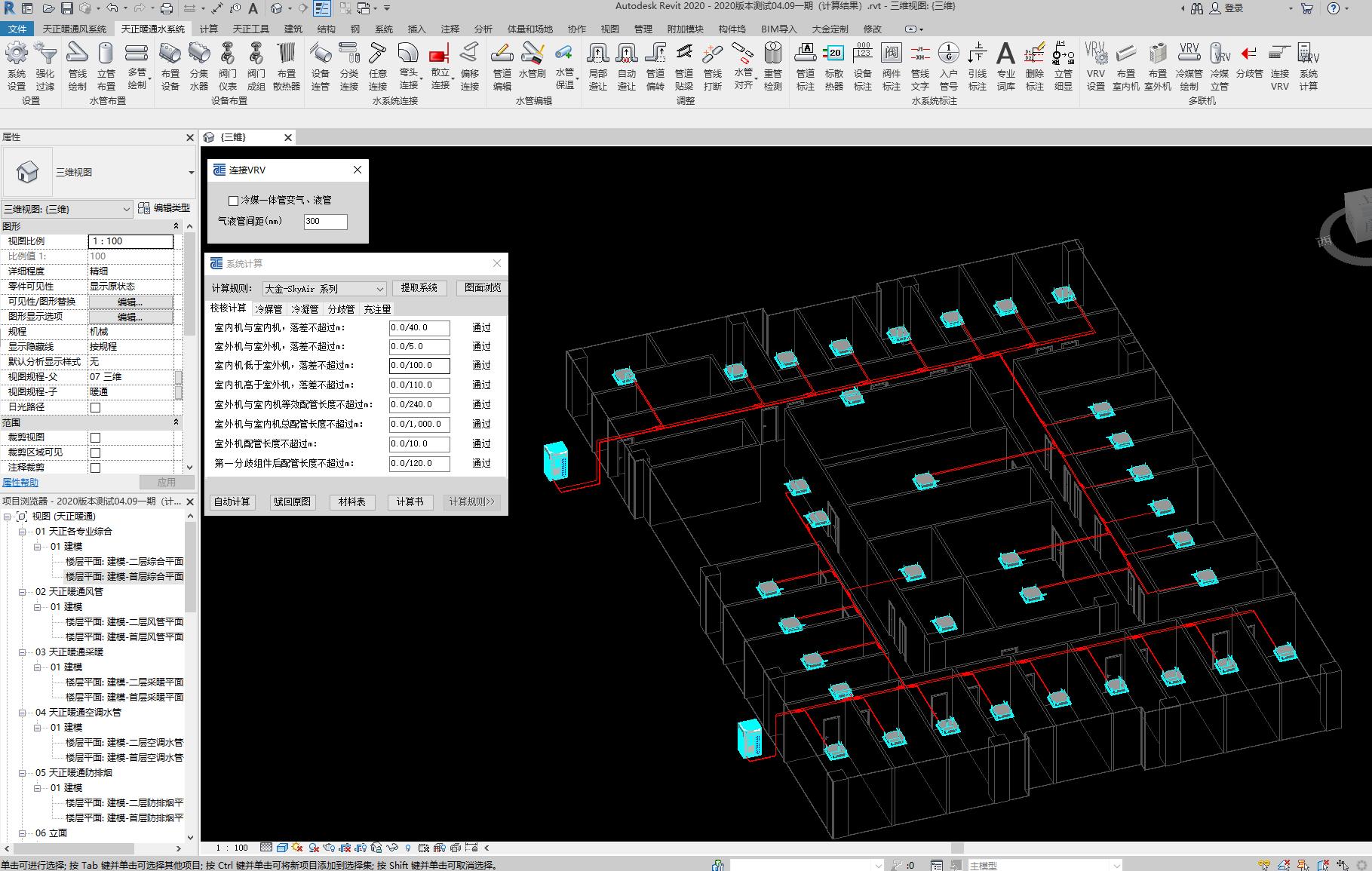

VRV连接及计算

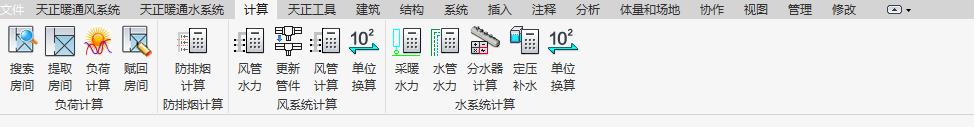

(三) 计算

计算:支持进行围护结构负荷计算,支持依据《建筑防烟排烟系统技术标准》GB51251-2017编制的防排烟计算。支持风管水力计算、水管水力计算、采暖水力计算,支持一键提取系统/分支,支持修改设计条件,控制条件,支持将计算结果赋回图面,自动更新管径,支持输出excel计算书。

负荷计算:与T20完全一致的操作界面,支持将提取的建筑底图一键导入,整栋建筑导入之后直接计算完成,支持后续添加常用负荷源,支持冷热负荷同时计算,支持导出xml,支持导出计算结果用于赋回房间,支持计算完成之后导出计算书。

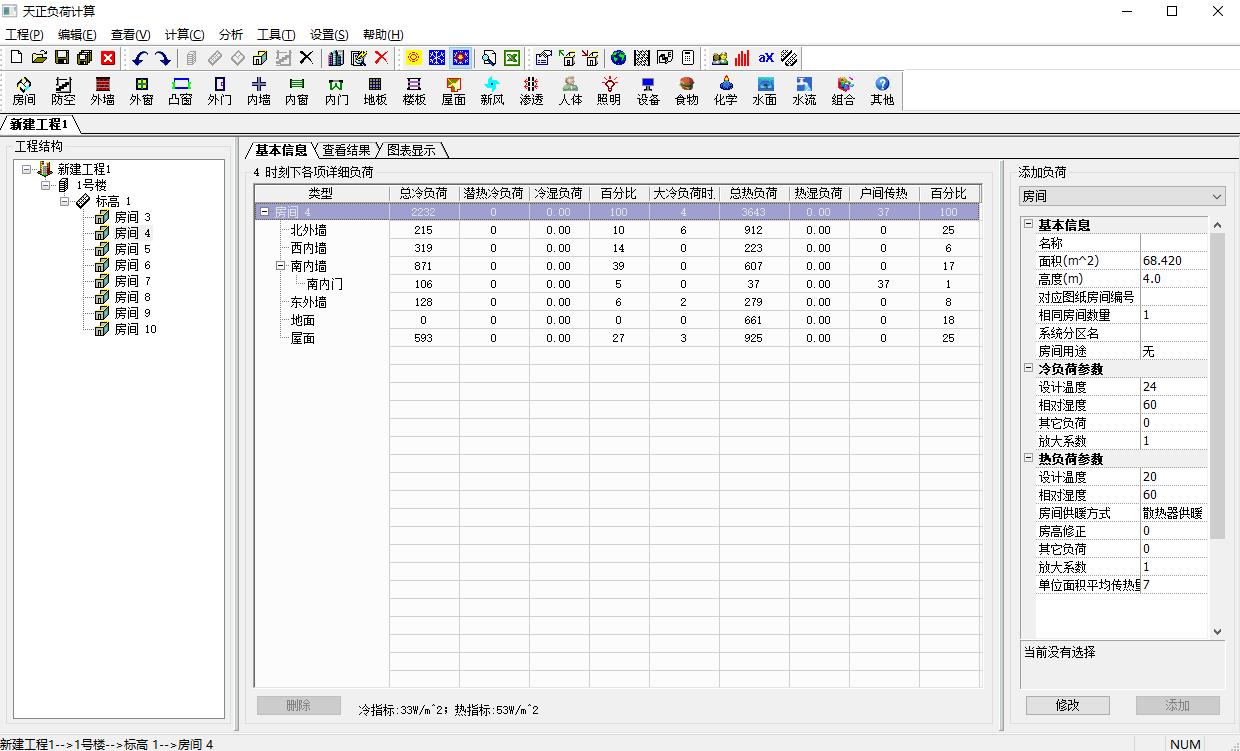

负荷计算

风系统计算:风管水力计算支持一键提取风系统,支持风口风量数值在风口布置界面手动编辑及修改,支持计算界面就操作方式与T20操作方式保持一致,支持修改计算条件及计算控制条件,支持将计算界面赋回图面,自动更新风管截面尺寸,支持输出excel计算书。

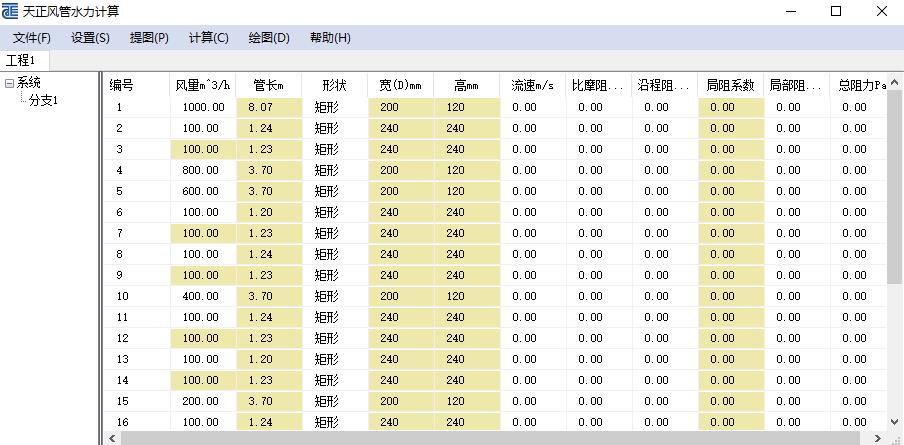

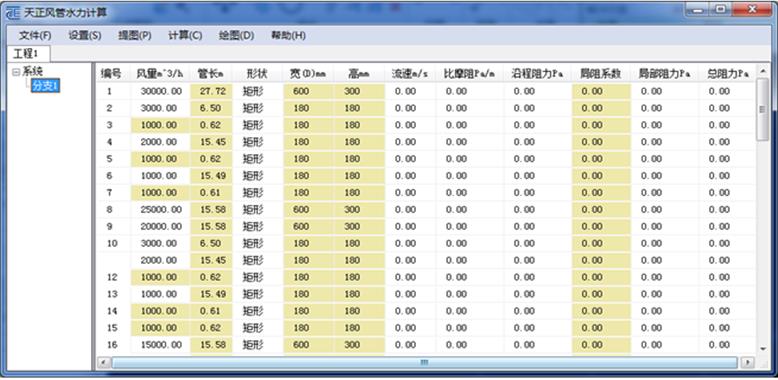

风系统水力计算

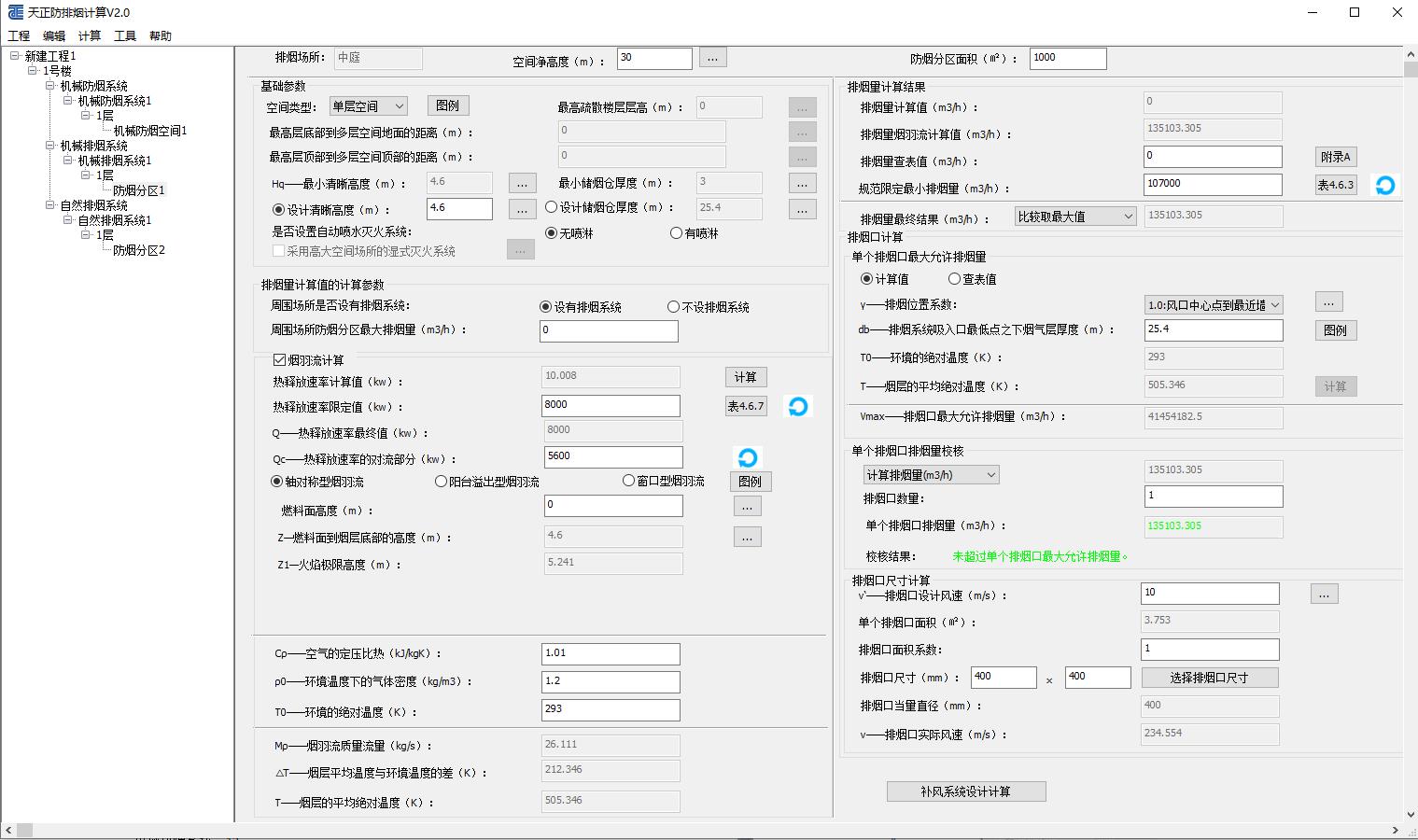

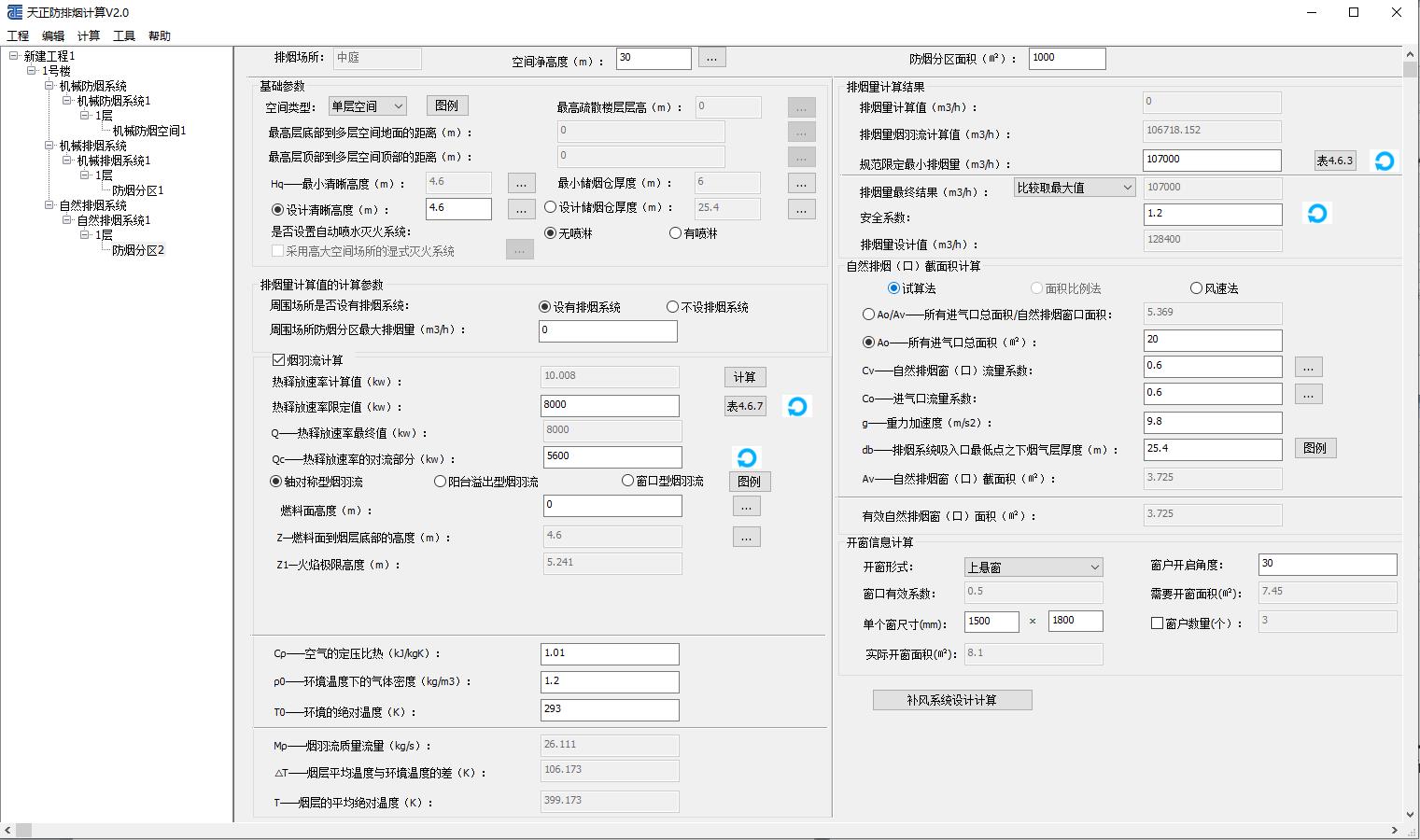

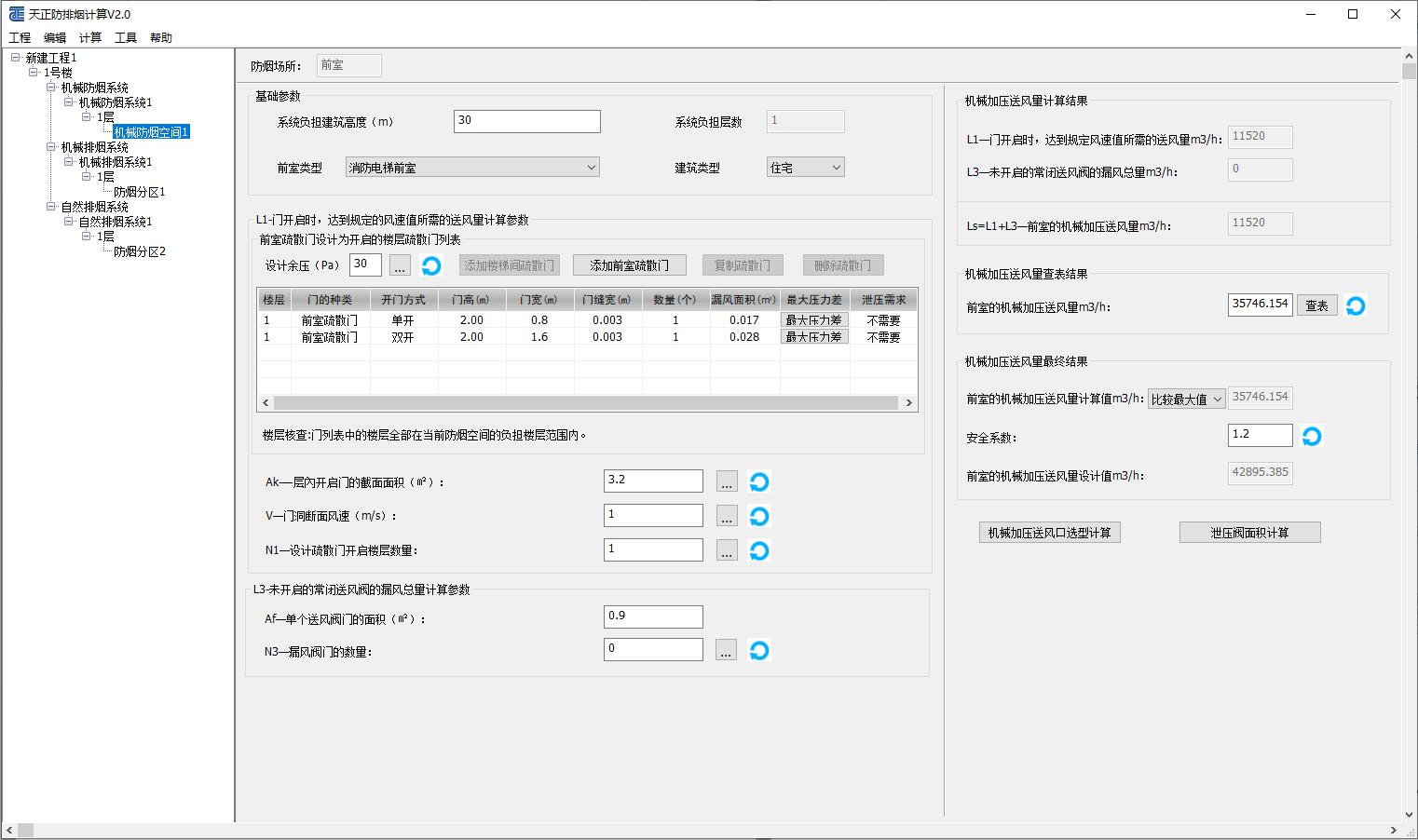

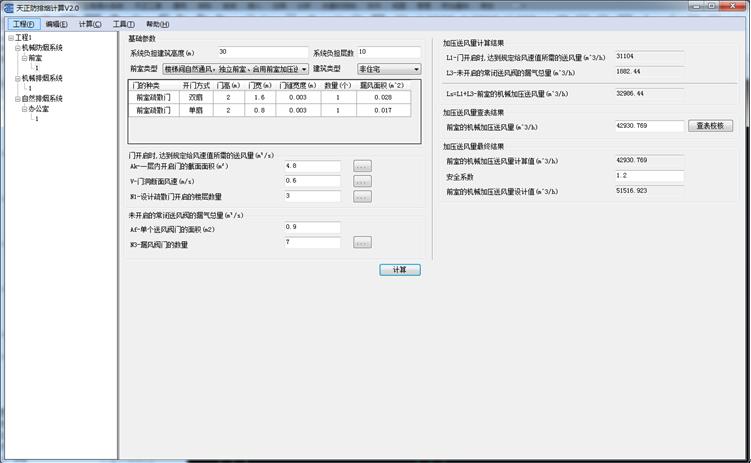

防排烟计算:防排烟计算支持《建筑防烟排烟系统技术标准》GB51251-2017,支持对机械防烟系统计算并进行查表校核,支持对机械排烟系统不同防烟分区排烟量综合计算,并可以进行查表校核;支持单个排烟口最大允许排烟量的校核计算;支持自然排烟系统排烟窗(口)的计算。
机械防烟系统:

机械排烟系统:

自然排烟系统:

水系统计算:支持水管水力计算、采暖水力计算,系统的树视图、数据表格和原理图在同一对话框中,编辑数据的同时可预览原理图,直观的实现了数据、图形的结合,计算结果可赋值到图上进行标注。

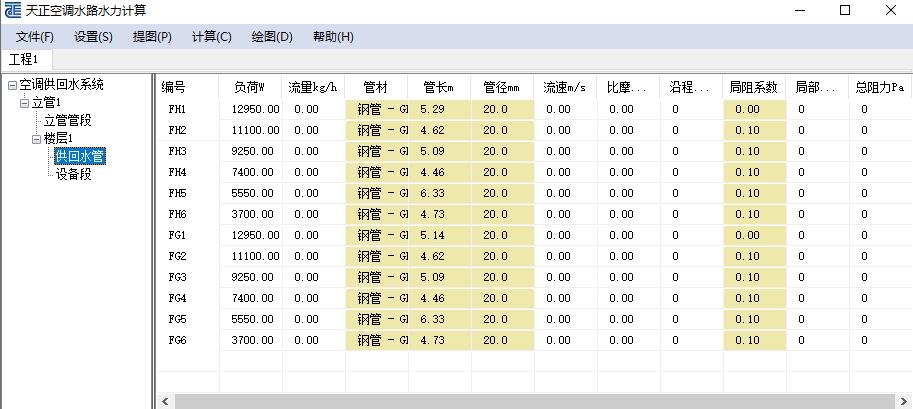

水管水力计算

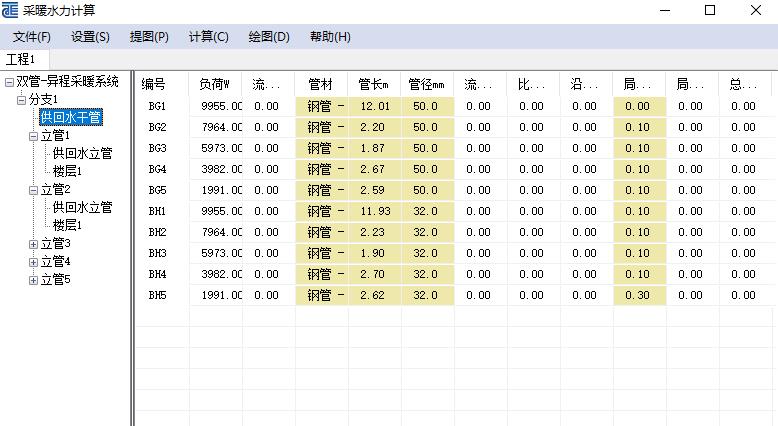

采暖水力计算

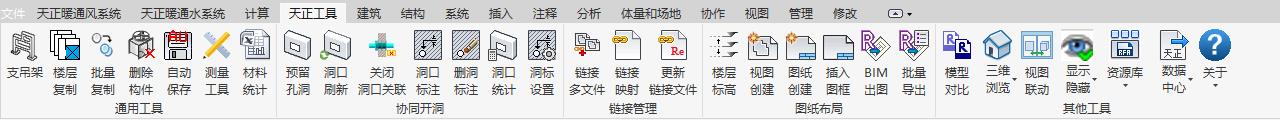

(四) 天正工具

通用工具:对图面进行一些复制等操作,也包含绘图过程中常用的测量、保存等小工具。支持管线、设备等的统计,支持设置统计范围、设定输出内容,支持excel和图面表格两种形式。

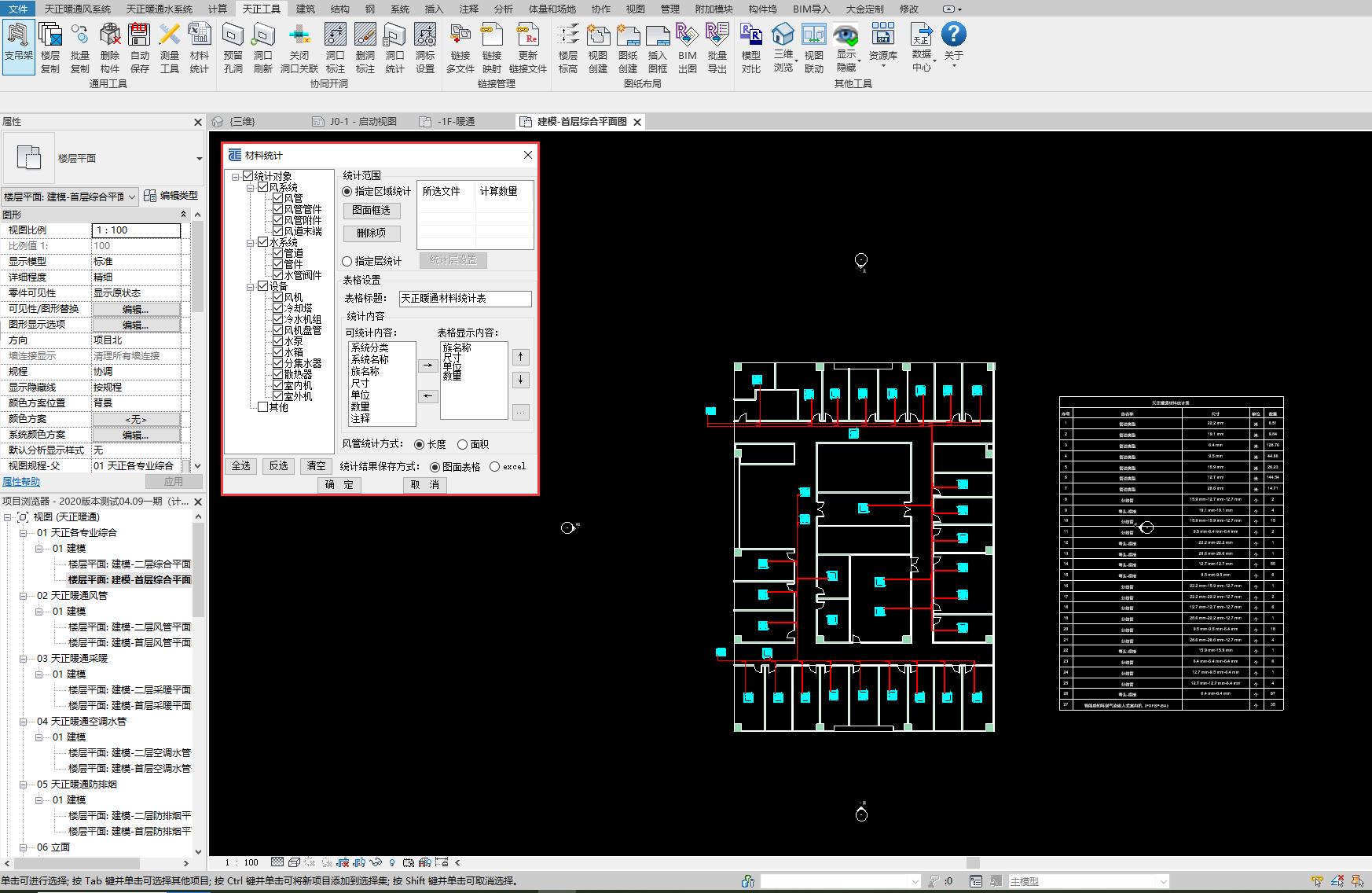

材料统计

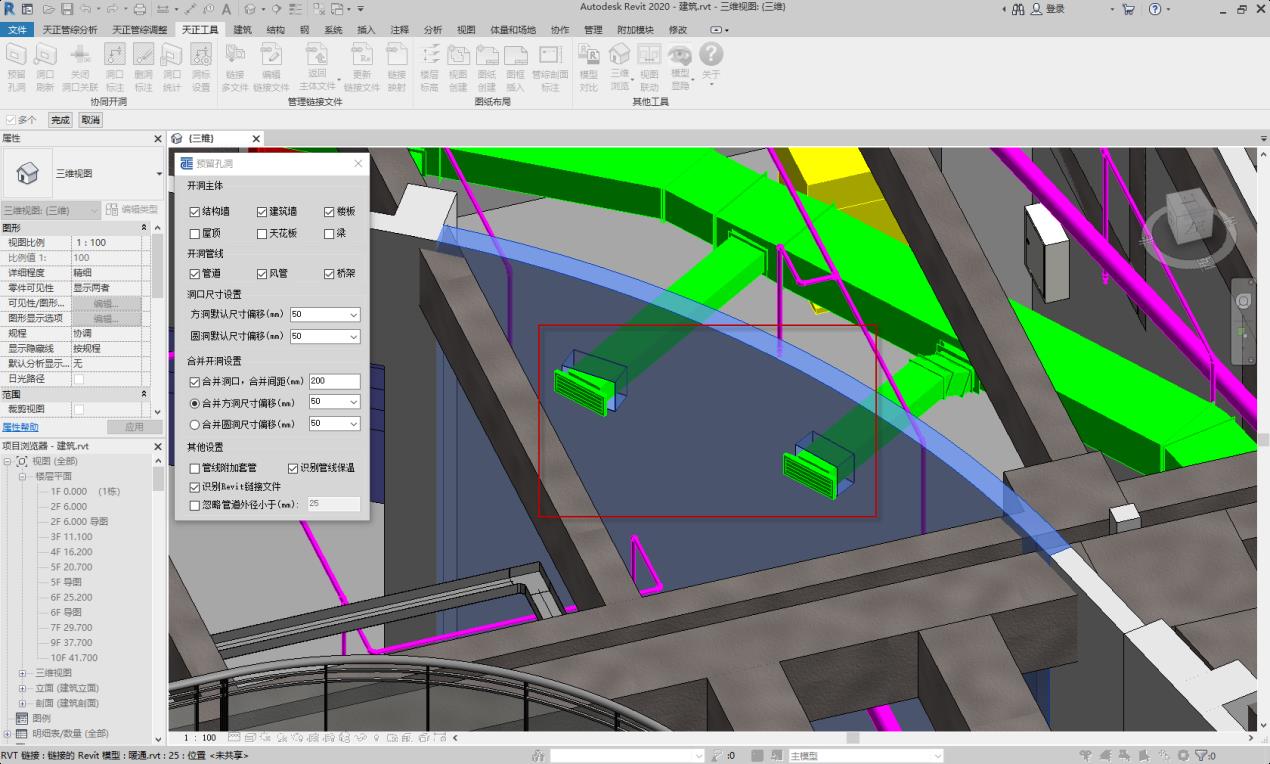

协同开洞:多专业协作,支持多种建筑开洞主体,墙体、楼板、屋顶、天花板、梁,对于间距值小的管线可以实现合并开洞、共享洞口。管线、开洞主体、洞口或套管全部关联,洞口或套管随着管线的调整自动更新;对项目中的洞口和套管进行标注,并能生成所有洞口和套管统计表,放置在平面视图中。

协同开洞

链接管理:支持批量链接Revit项目文件。本命令支持选择多个rvt文件一键创建链接关系,默认当前文件与链接文件之间的对齐关系为原点到原点。支持将链接文件中轴网与标高映射到当前文件中,并随链接文件更改而更新。

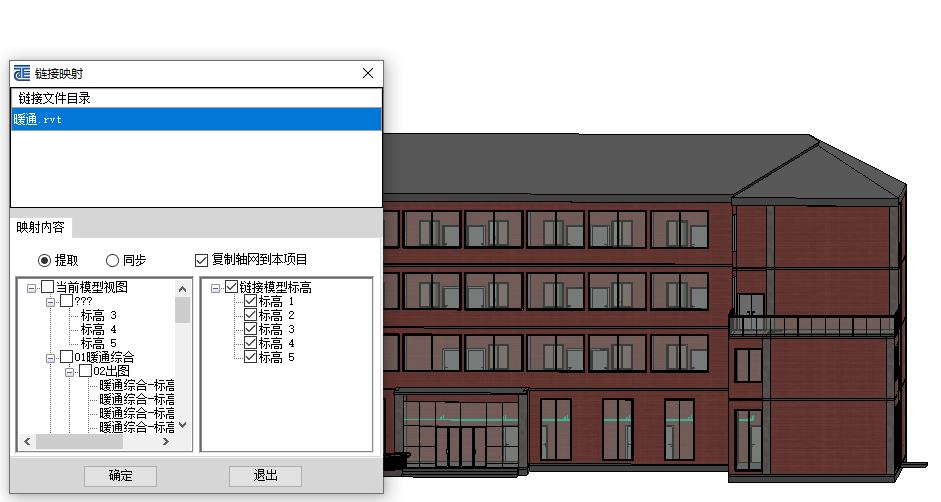

链接映射

更新链接文件

图纸布局:支持批量添加楼层标高并创建对应视图,支持创建指定浏览器组织下的指定视图并进行编辑,支持批量创建图纸并将相应视图关联到图纸中,支持快速在图纸视图插入图框。

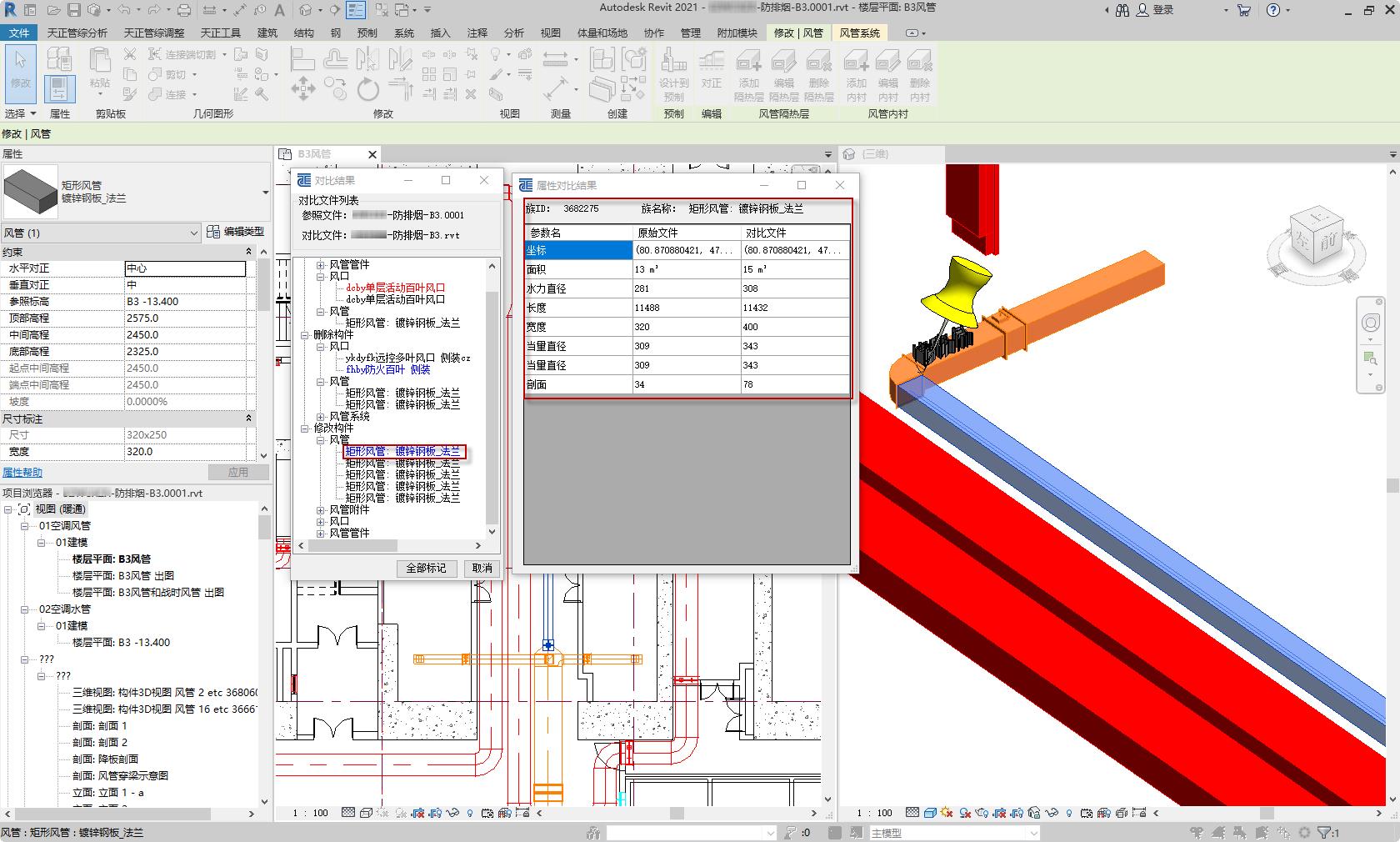

模型对比:两版模型的对比,新增构件、删除构件、修改构件,对构件的快速定位与标记。

模型对比

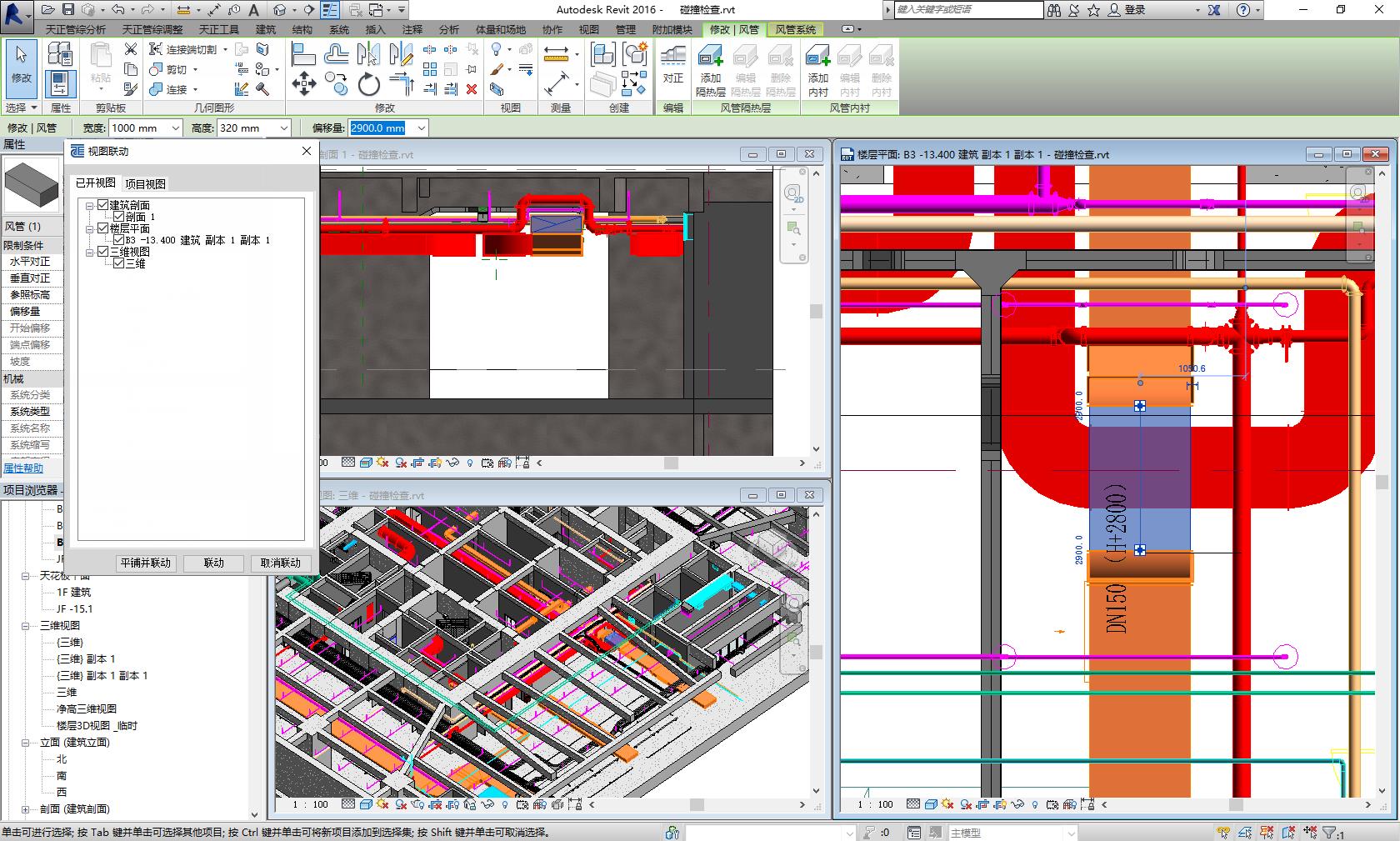

视图联动:将两个或两个以上视图同步操作,实现同步缩放、移动等操作,便于用户多视角查看构件。

视图联动

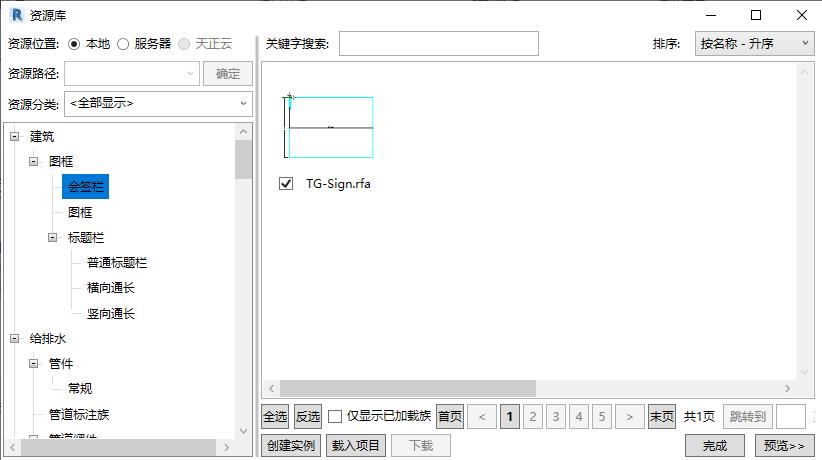

资源库:提供绘图中常用的系统族和基本族,可以直接加载到当前项目中。

资源库
