一、功能模块概述

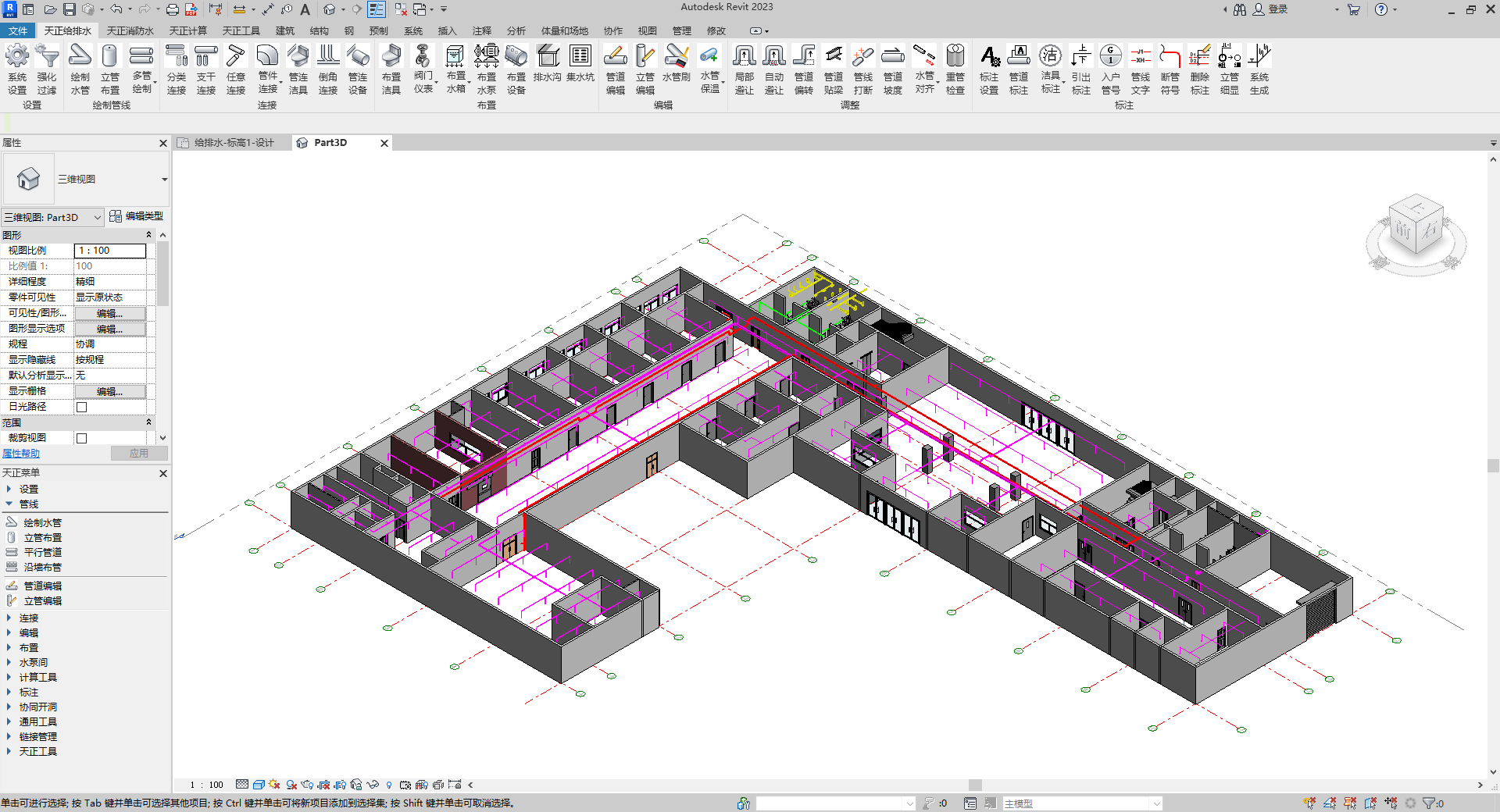

TR天正给排水软件V8.0是一款较为完善的三维BIM辅助设计软件。软件基于Autodesk公司的Revit设计平台,包含天正给排水、天正消防水、天正计算,天正工具四个大模块。以符合工程实际与规范要求为基础,同时给予设计师较高自由度的操作空间,将专业化和BIM软件智能化有效结合,大幅度降低设计人员采用BIM平台进行设计的难度,显著提升设计效率,体现了专业设计与快速建模相结合的设计理念。

(一) 设置选项板

提供管道系统和过滤器的快速设置功能

( 二)绘制管线选项板

提供多种方式进行绘制管线

( 三)连接选项板

提供多种管道连接方式进行快速连接

(三)布置选项板

包含布置消火栓、布置喷头、布置水箱等设备的布置功能

(四)编辑选项板

包含管道编辑、重管检查、水管刷等功能,对已绘制实体进行编辑修改

(五)标注选项板

提供多种标注样式进行快速标注

(六) 通用工具选项板

对管道长度、管件、设备等进行数量、个数等信息的统计并形成表格

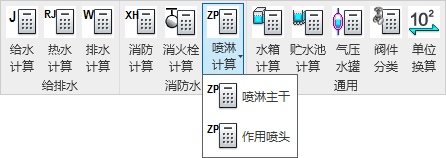

(七)计算工具选项板

提供给排水专业各种符合规范的专业计算,包括消防、喷淋、给水、排水计算等

(八)协同开洞选项板

用于与设备专业之间协同对墙体、楼板进行开洞及标注、示意等功能

(九)通用工具选项板

包含视图创建、插入图框、楼层复制等通用功能

(十) 其他工具选项板

提供【导入天正】和【导出天正】命令,用于和基于AutoCAD平台开发的T20天正建筑软件进行图纸转换

二、软件特色

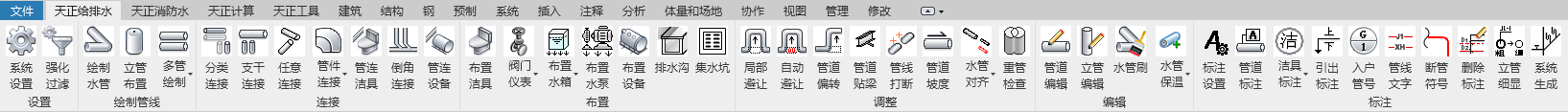

(一)给排水系统设计

天正给排水设计模块按照专业的设计流程分为设置、绘制管线、布置、连接、编辑、标注等子功能模块。

1. 便捷的设置功能:

设置模块包含了【系统设置】、【强化过滤】两个功能。

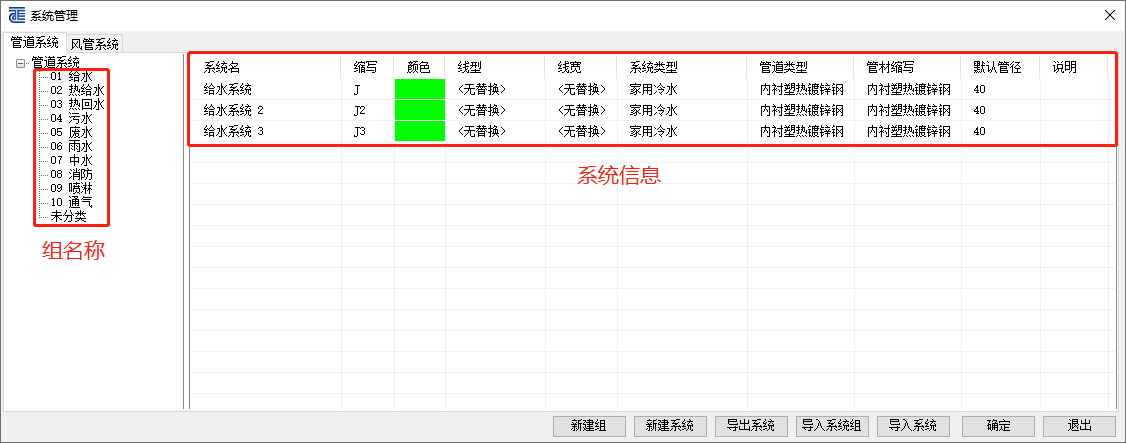

【系统设置】功能综合水管、风管的所有系统分类及系统类型,支持系统类型的增加、删除,支持管线颜色、线型、线宽、默认管径、管材缩写的统一修改。所有改动均适用于后续管线绘制、编辑、标注等操作。

2. 多种管线布置方式:

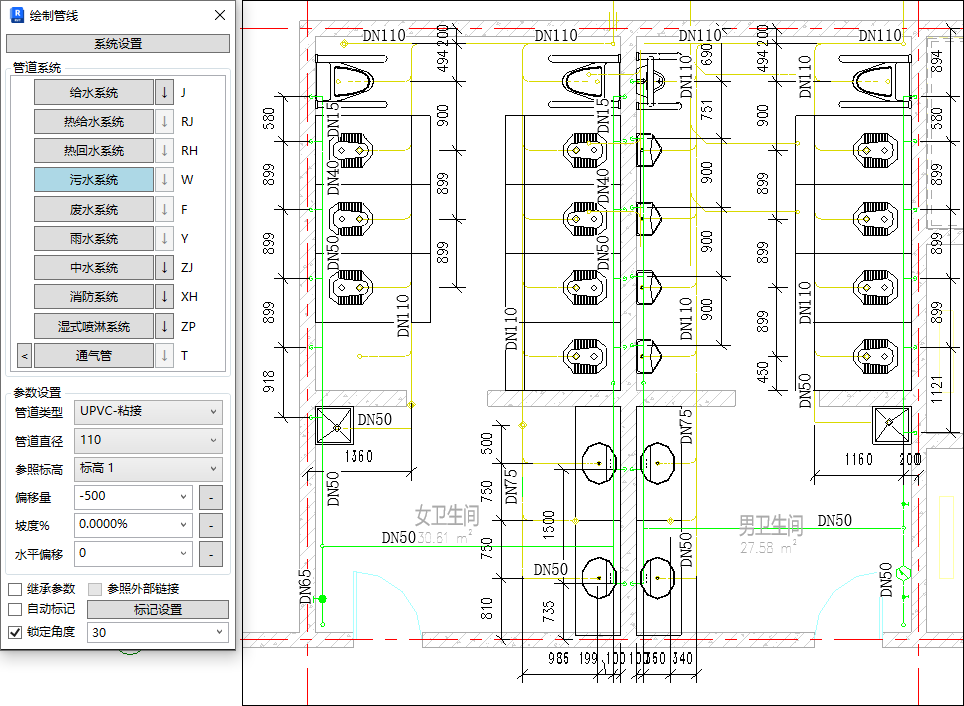

【绘制管道】 :进行管线绘制。

【多管绘制】

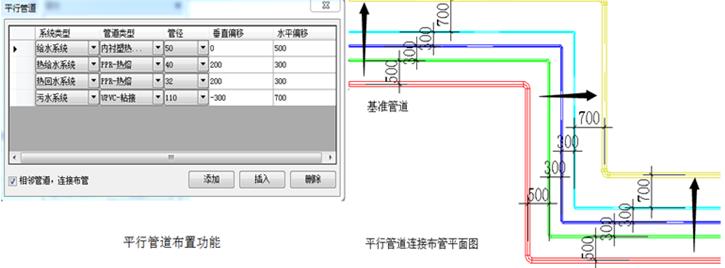

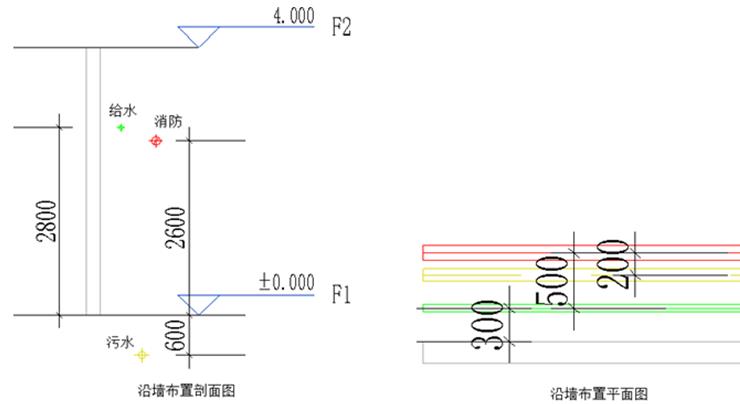

软件提供专业化水管设计功能,立管设计、平行管道布置、沿墙布管等专业工具,降低使用难度,提高设计效率。

3.多场景管线连接工具:

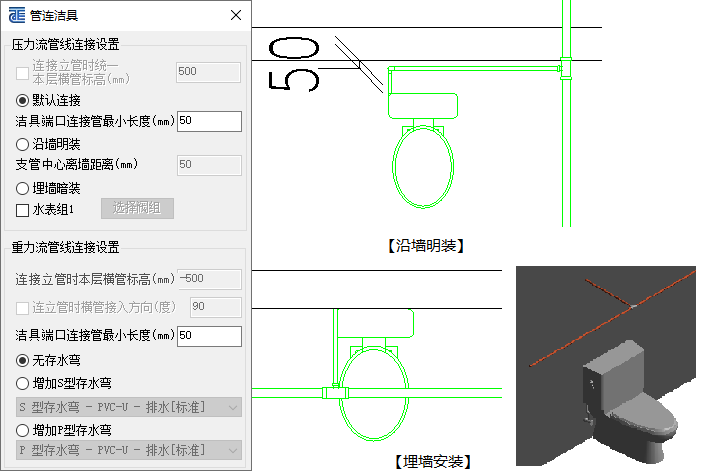

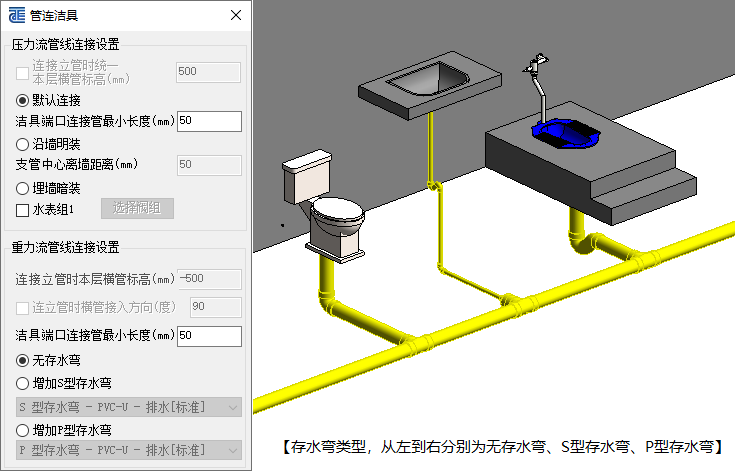

【管连洁具】

软件提供基本卫生洁具族库,可快速进行洁具布置;软件提供管连洁具功能,只需绘制干管,软件自动将所框选洁具中所有与之管道类型相同的接口进行连接,并根据用户设置添加附件。可根据实际情况控制连接样式、考虑明装、暗装形式。

【分类连接】 :批量的将多个不同系统管道分系统进行连接。

4.常用的给排水设备布置功能:

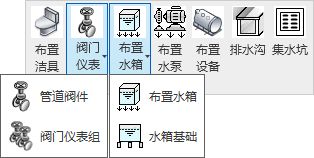

在给排水设计中,还要进行设备布置。在天正给排水布置模块中,我们提供了洁具、阀门仪表、水箱 、水泵、排水沟、集水坑等构件的布置:

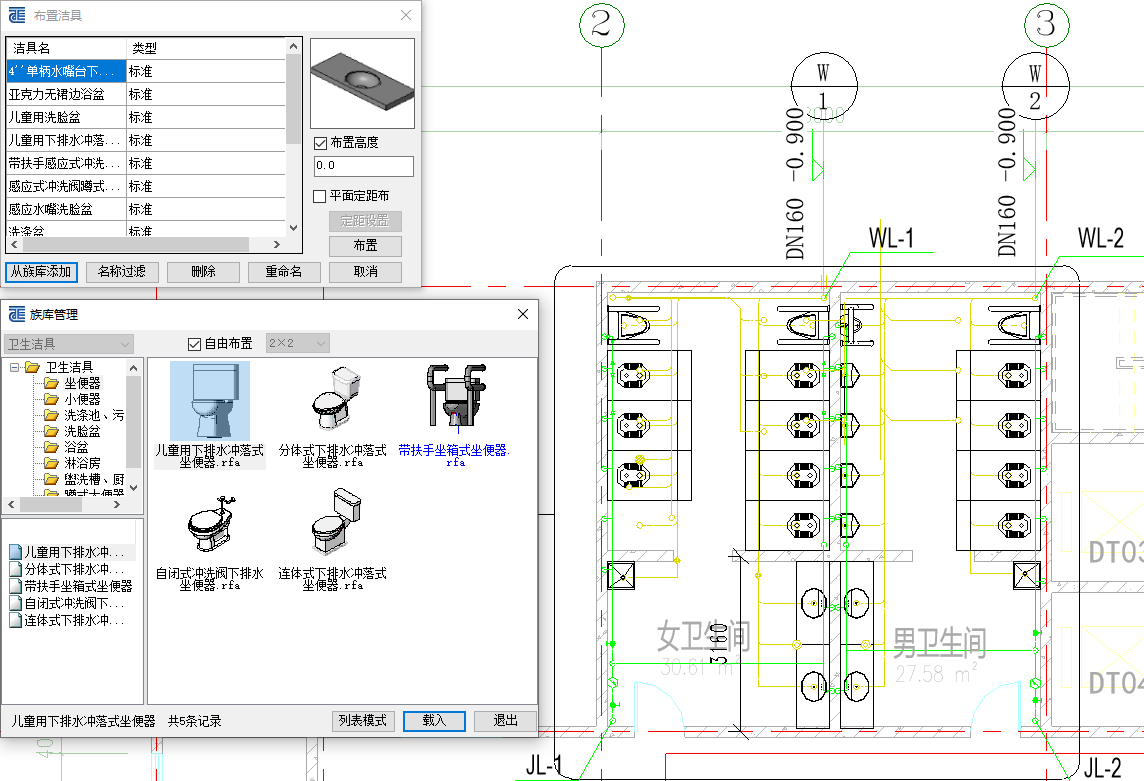

【布置洁具】 :放置卫浴装置。

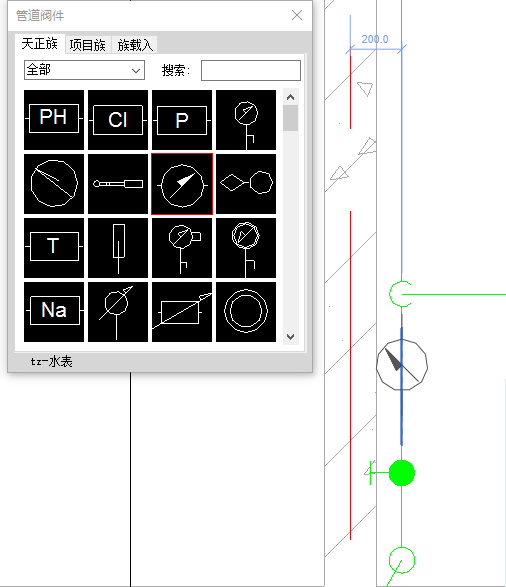

【阀门仪表】 :放置管道阀门附件仪表。

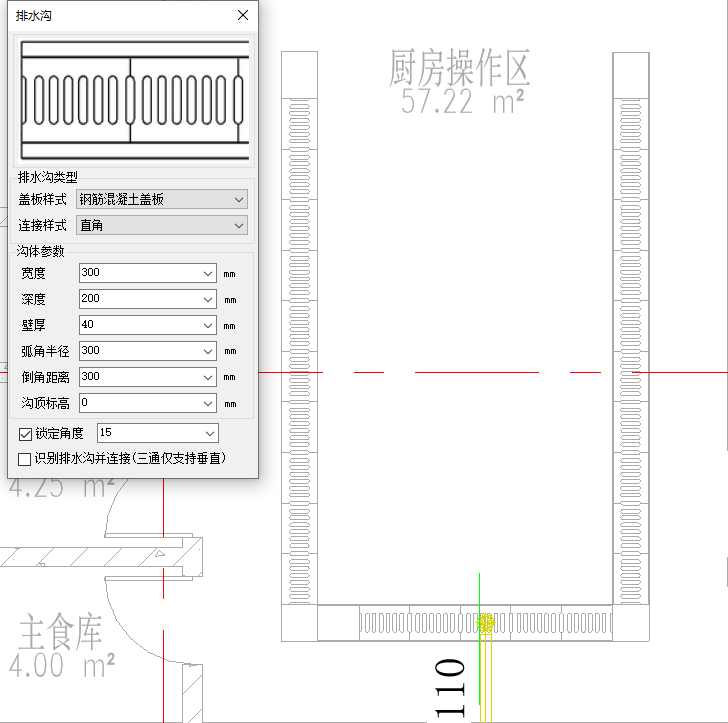

【排水沟】 :放置排水沟。

5.实用的管线编辑命令:

在设计过程中难免会需要对管道进行编辑,Revit本身的调整操作繁琐,不够直观、便捷。因此,TR给排水软件提供了【管道编辑】、【水管刷】等功能,方便设计师使用。

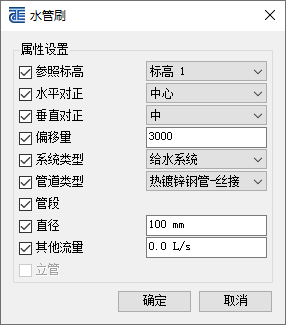

【水管刷】 :将源水管的参数选择性的赋予同类型的目标水管。

6.丰富的管线调整功能 :

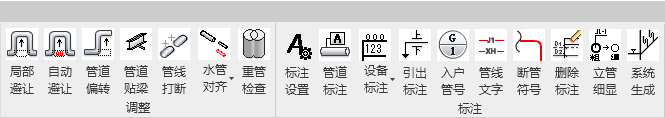

当管道发生碰撞或管道间距不符合规范要求时,就需要进行管道调整了。

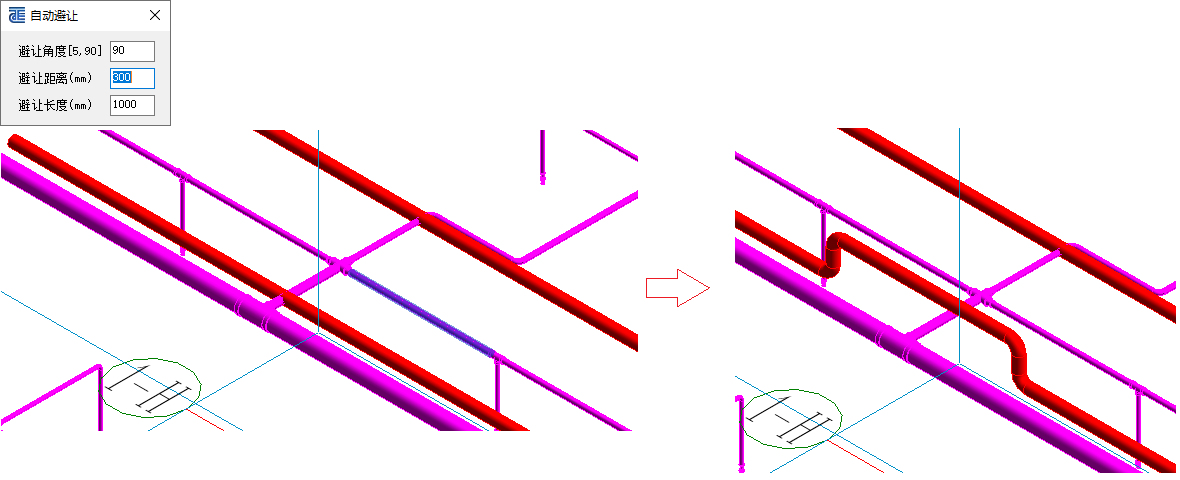

【自动避让】: 自动提升管道以躲避障碍物。

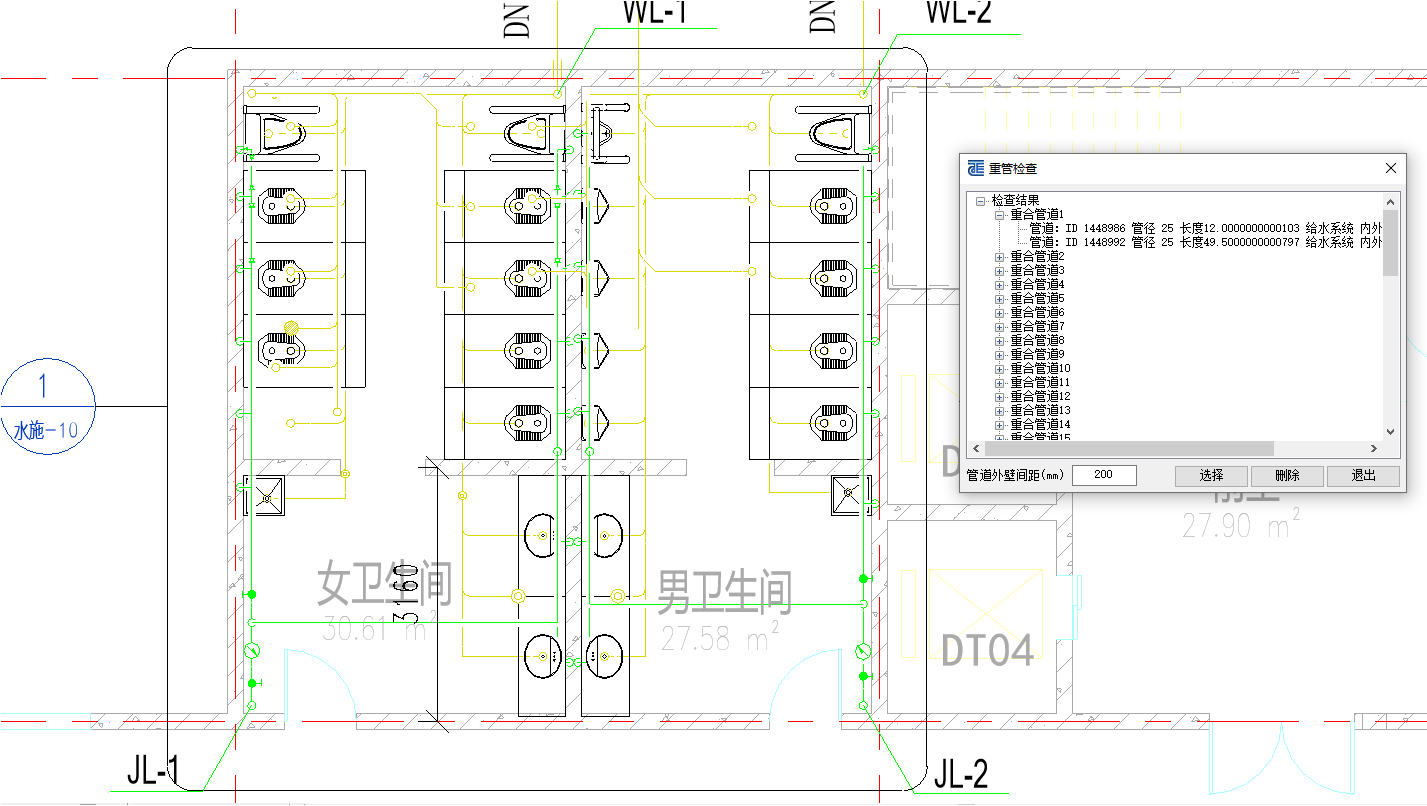

【重管检测】:快速检查模型中的重合管道并可以进行视图缩放和删除。

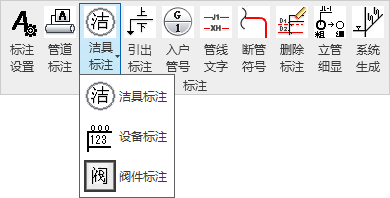

7.标准化标注工具:

出图标注是成果交付很重要的一个环节,既要符合出图标准,也要美观。TR给排水软件提供一系列标注功能,以满足制图标注的要求。

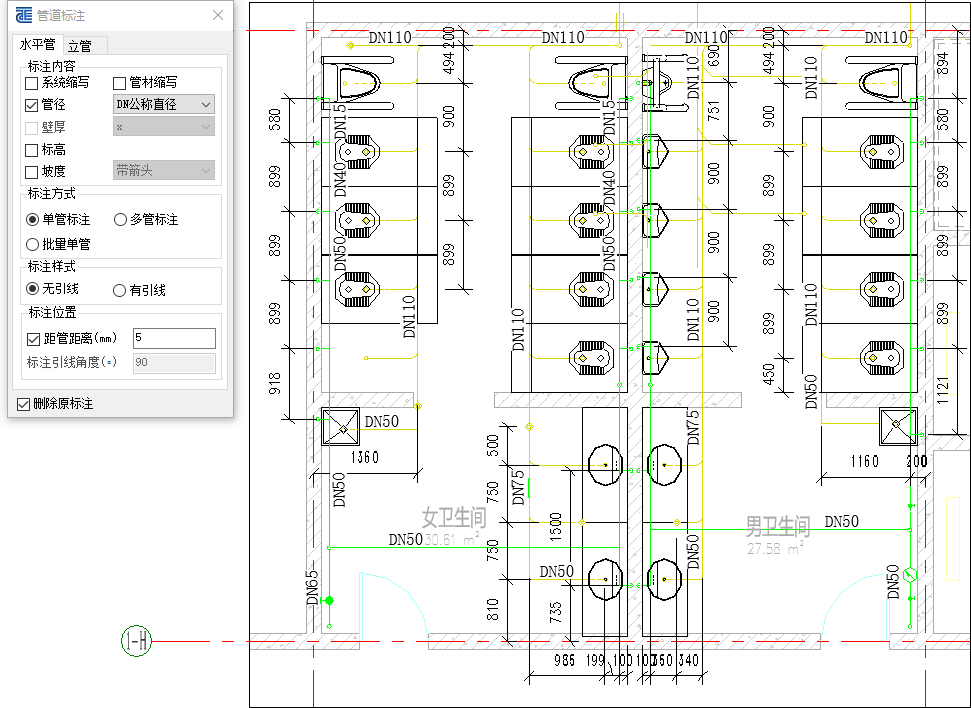

【管道标注】: 标注管道属性。

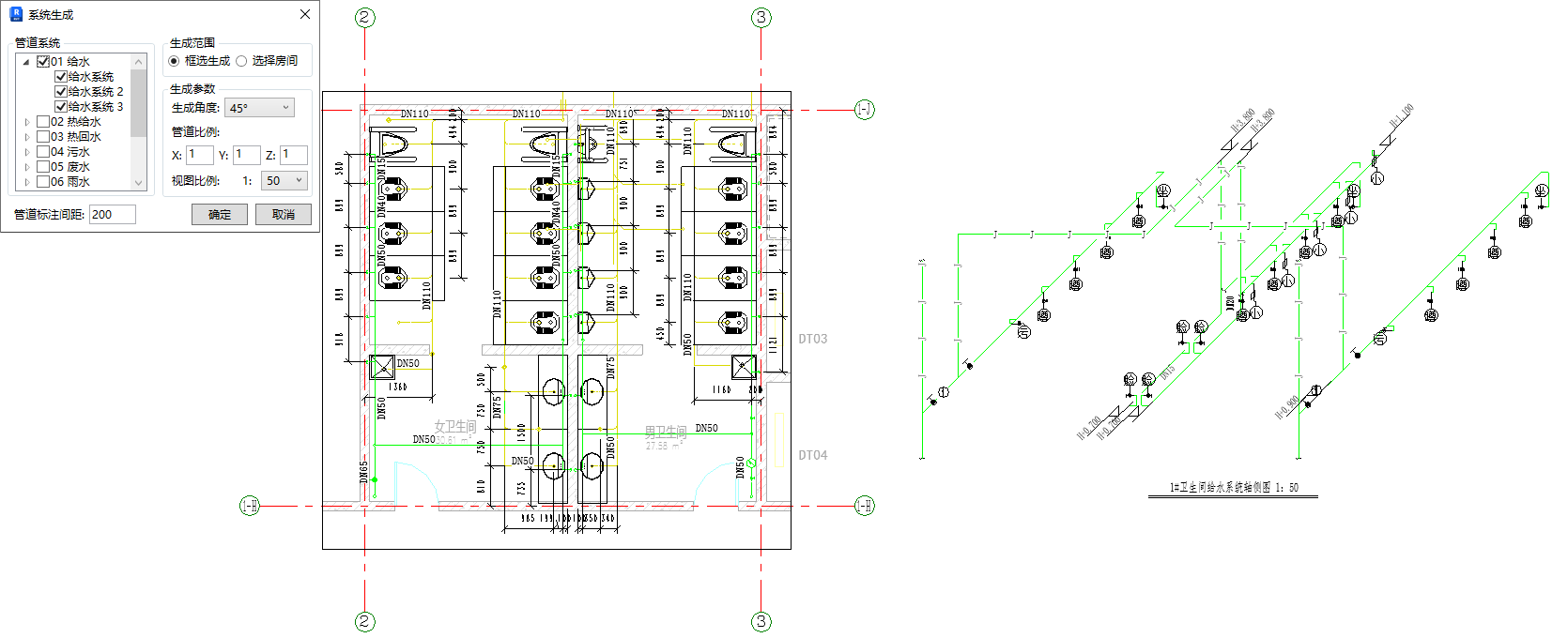

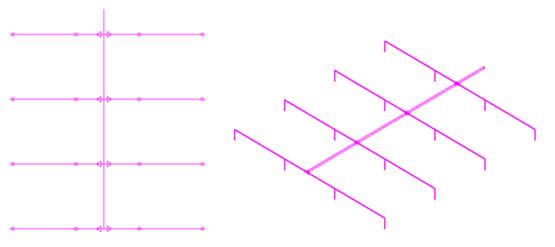

【系统生成】: 生成系统轴测图。

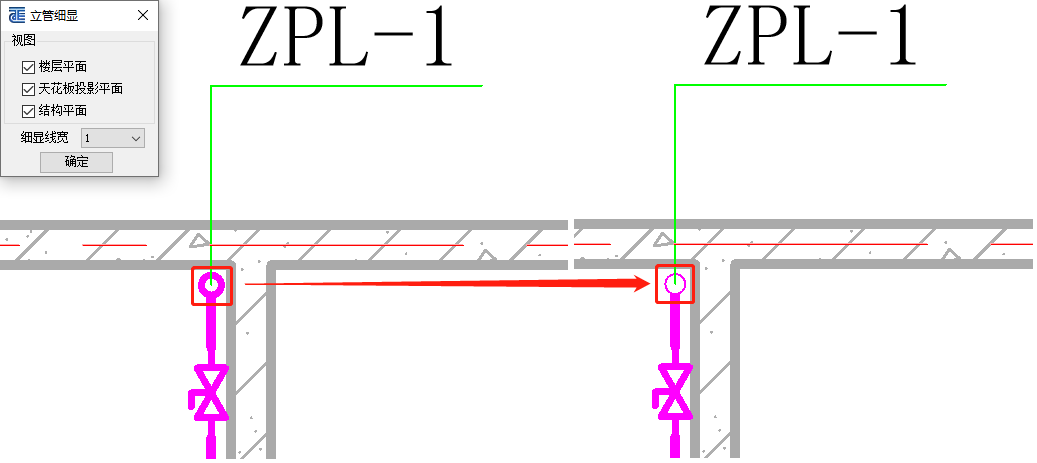

【立管显细】:统一让立管显示变为细线显示。

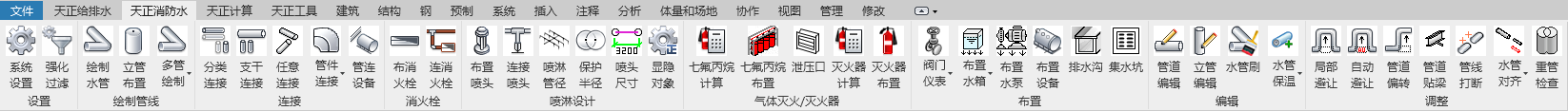

(二)天正消防水设计

1.消火栓设计:

消火栓设计模块包含【消火栓布置】、【消火栓连接】两个功能。

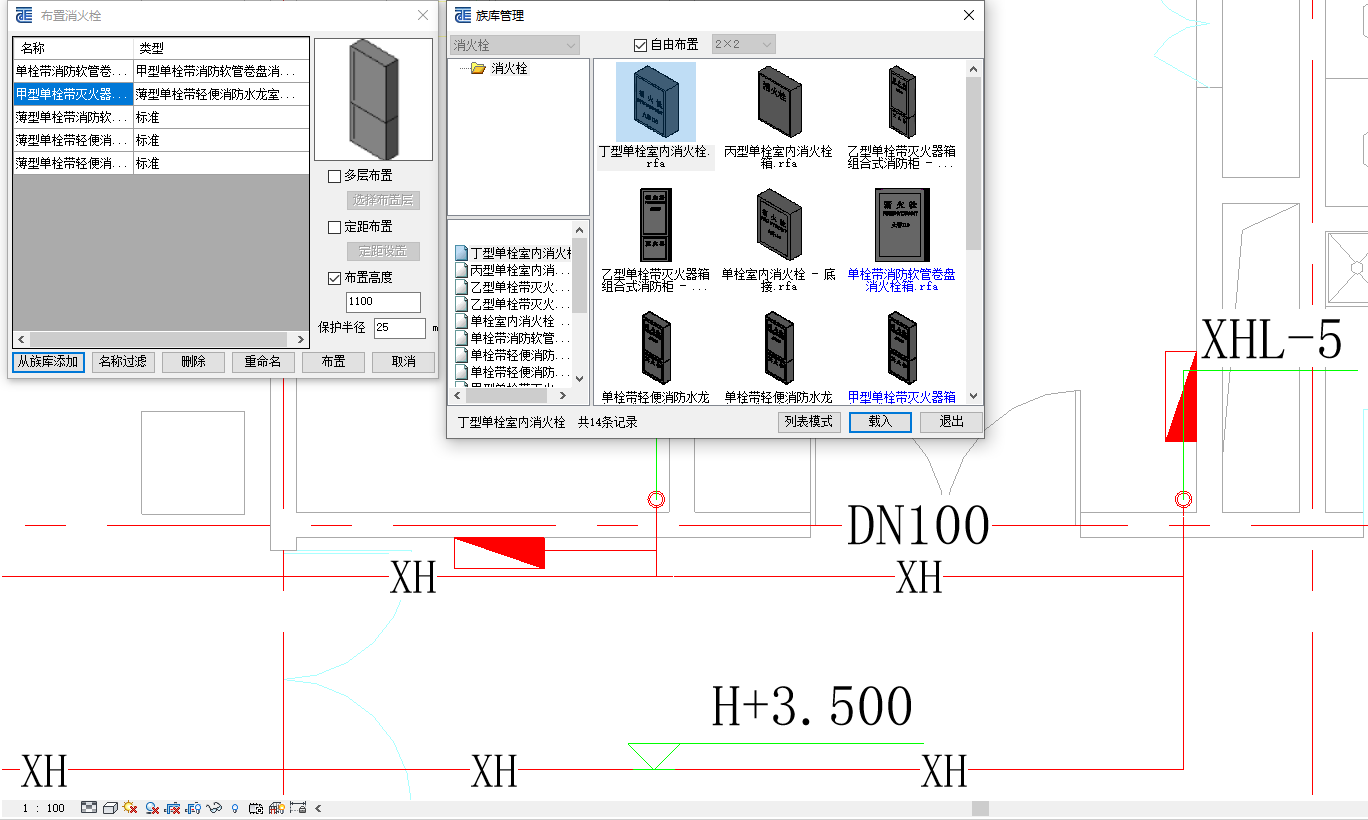

【消火栓布置】功能中所用到的族,按照图集《室内消火栓安装》15S202进行了优化调整,保证族文件的专业性。

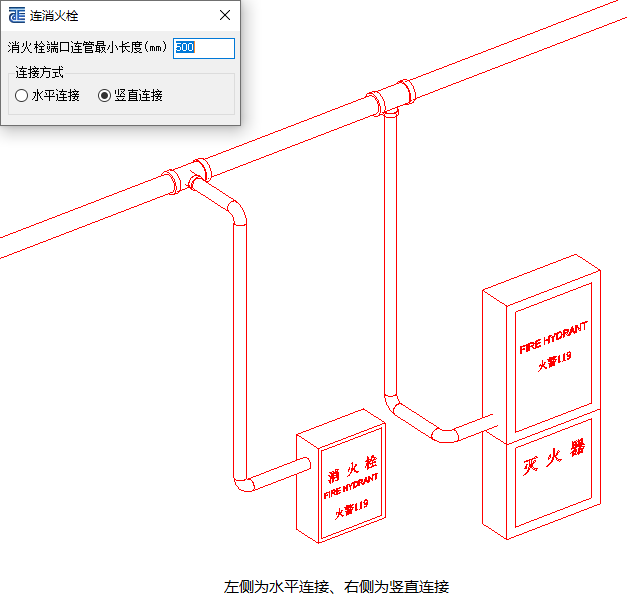

【消火栓连接】据消火栓接口系统类型,将接口连接到与之最近的相同系统类型的消防管道上。

2.喷淋设计:

支持项目中喷头族的检索、布置工具。提供多种喷头布置方式,随用户设置参数快速完成喷头布置。并根据所选管道系统类型,相同类型接口的喷头与之相连。

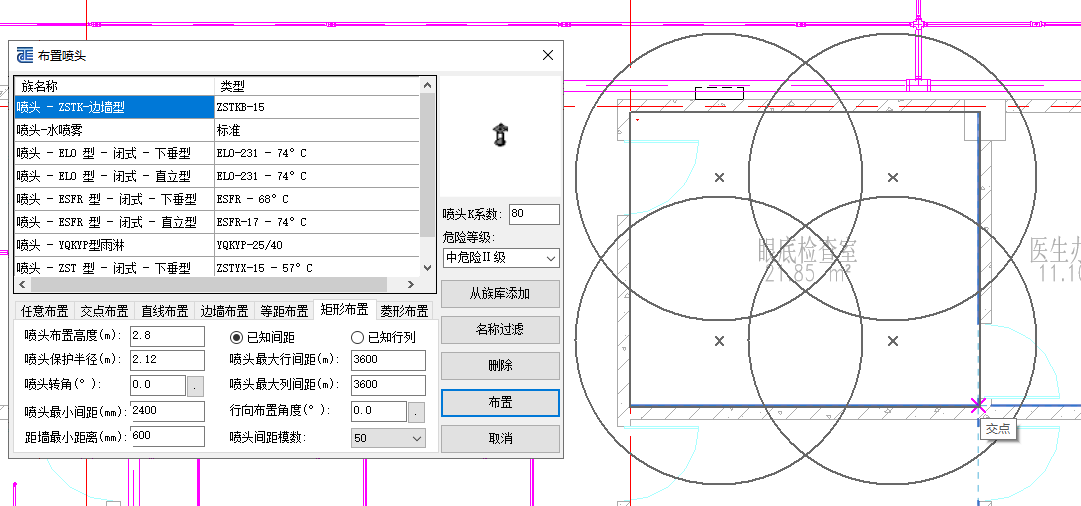

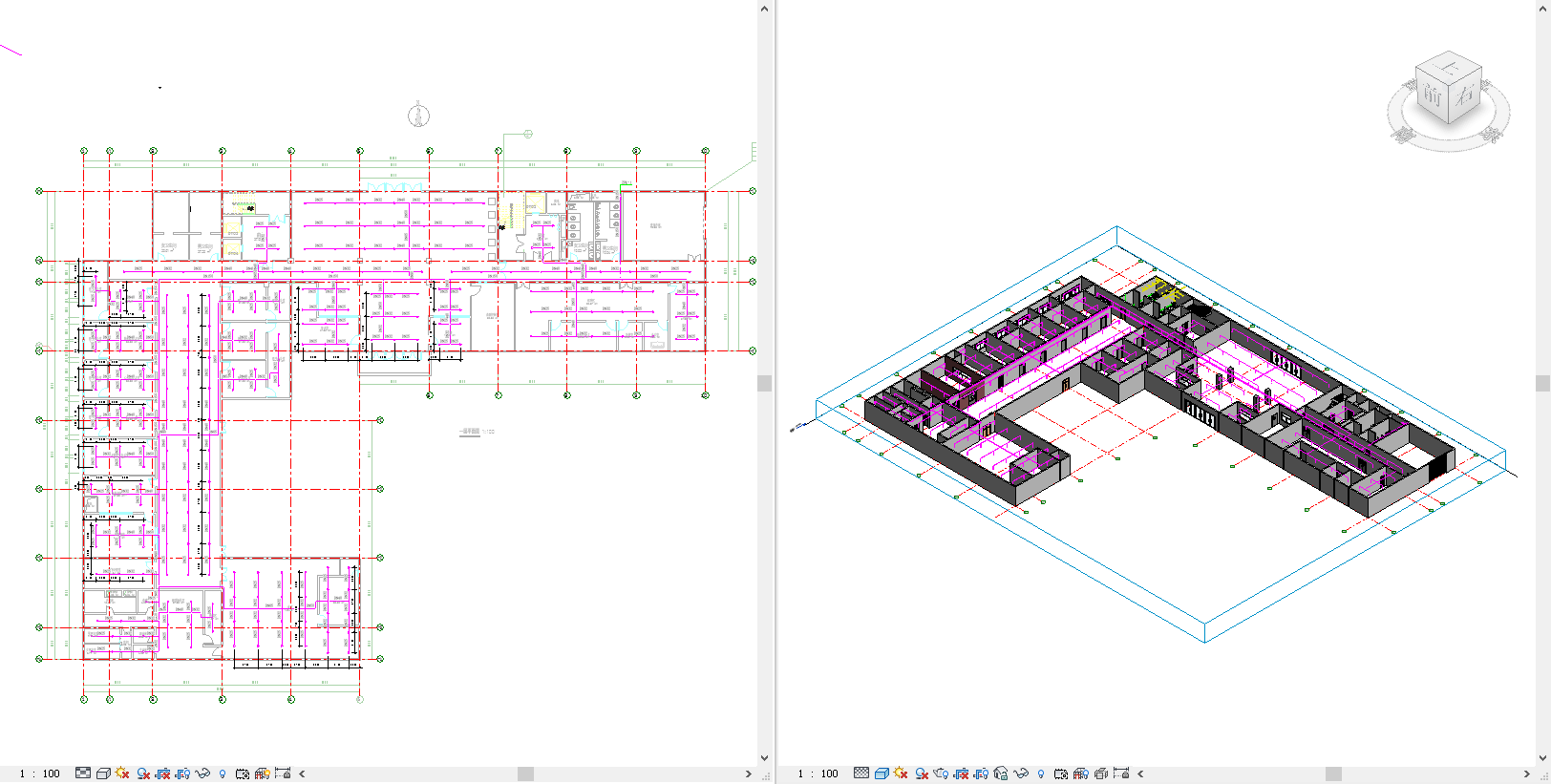

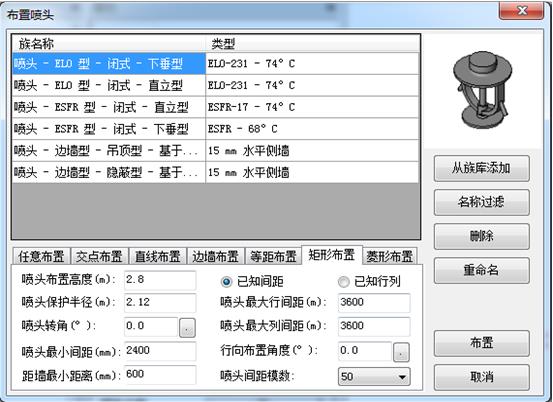

【布置喷头】 :在命令界面中,可以选择喷头的类型样式、布置放置、危险等级等内容。在布置时,可以预览喷头的保护半径。

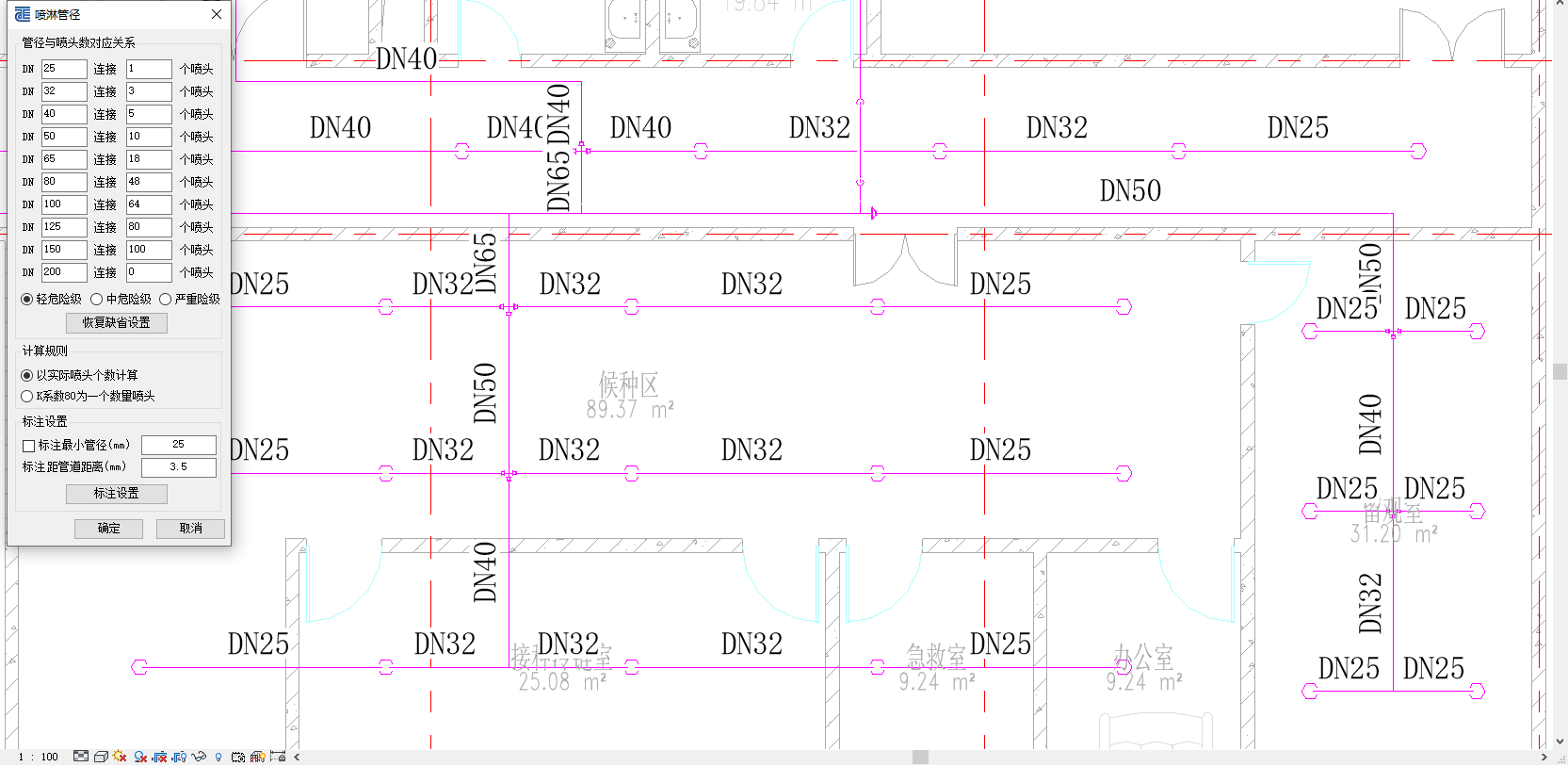

【喷淋管径】:可根据连接喷头的数量,自动调整自喷系统中各管道的管径规格。支持侧喷头形式及沿边墙自动布置。

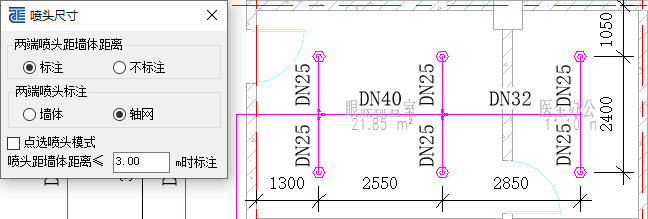

【喷头尺寸】:快速标注喷头尺寸:

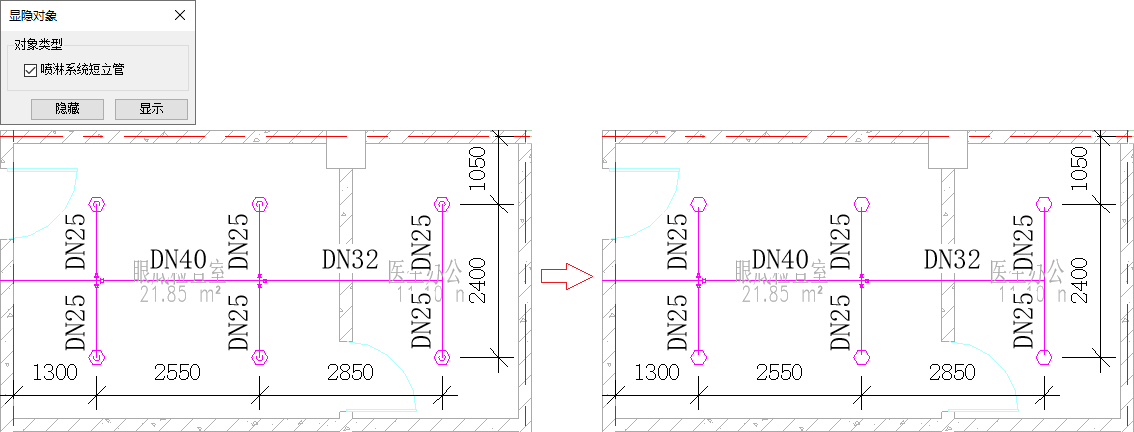

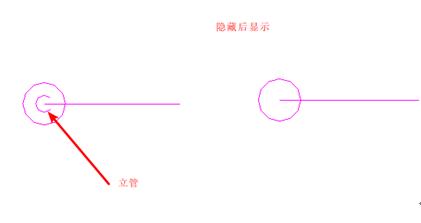

【显隐对象】:隐藏喷淋系统中与喷头连接的立管。功能现阶段支持隐藏与喷头连接的短立管,保证显示符合国标.

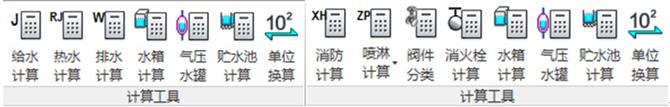

(三)天正计算

软件依据国内计算规范及提供专业给排水计算工具;计算界面与方式与ACAD平台天正给排水产品保持一致,计算快捷准确。提供多个系统水力计算,可调整管网最优管径,并提供水容器计算工具,辅助选定设计参数。部分计算结果可输WORD出计算书,并在Revit中生成计算结果表。

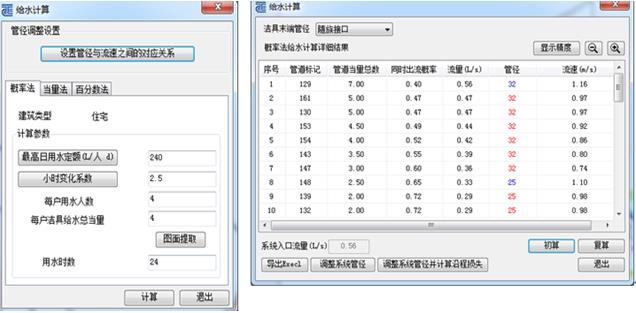

1.给水计算:

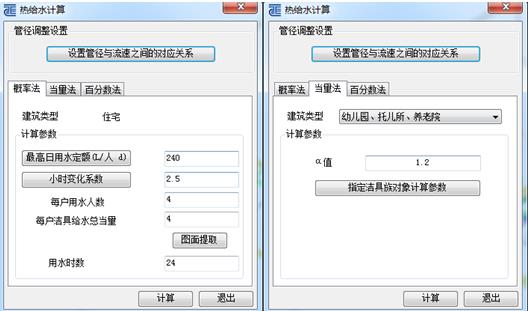

2.热水计算:

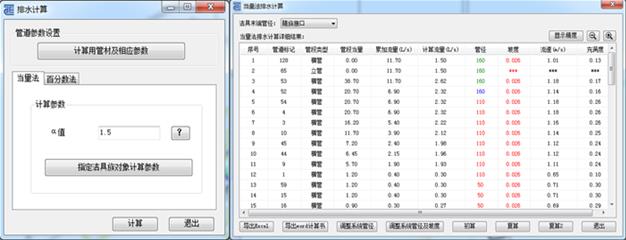

3.排水计算:

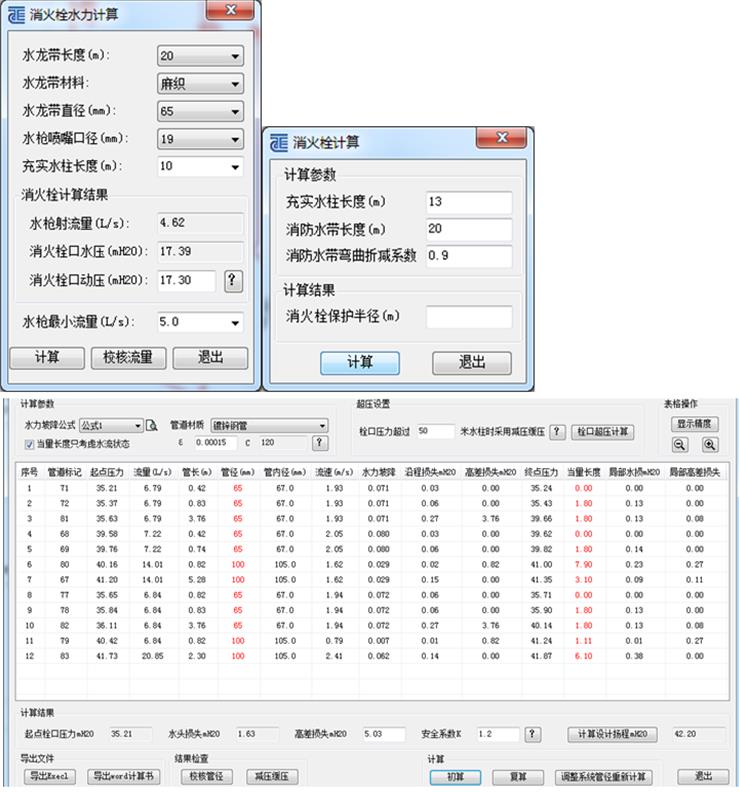

4.消防计算:

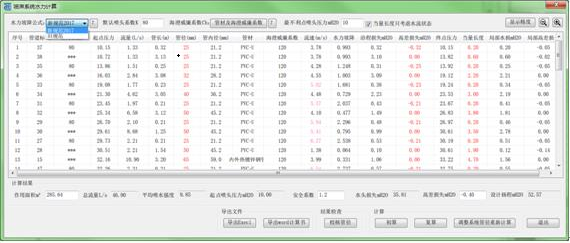

5.喷淋计算:

【喷淋计算】支持2017版最新喷淋规范水力计算。

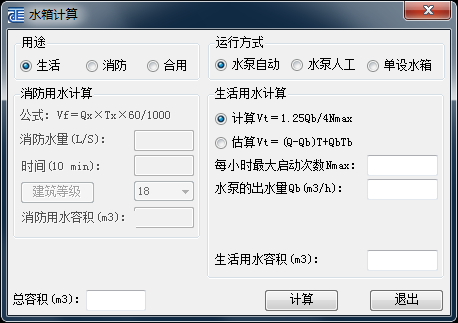

6.水箱计算:

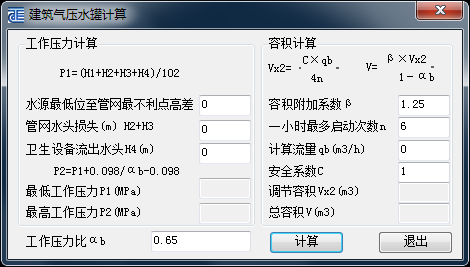

7.气压水罐计算:

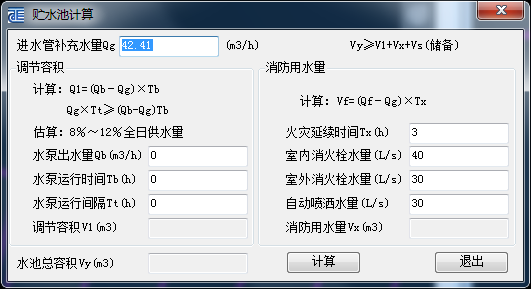

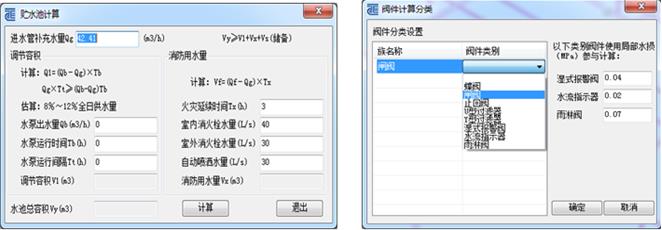

8.贮水池计算:

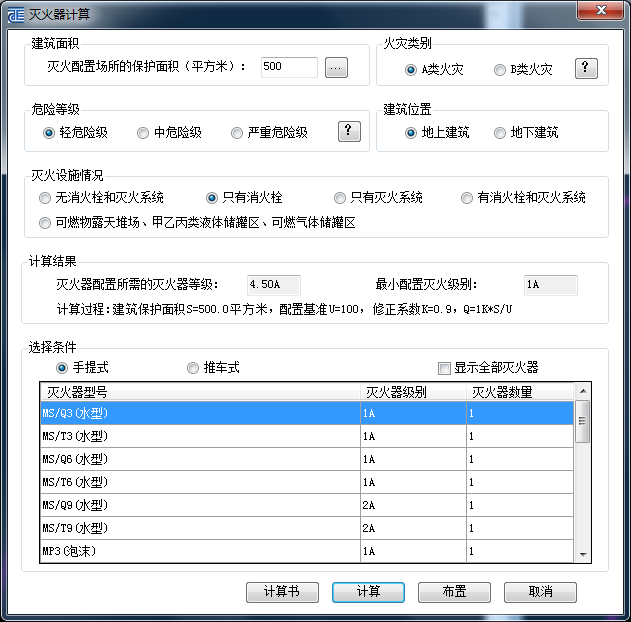

9.灭火器计算:

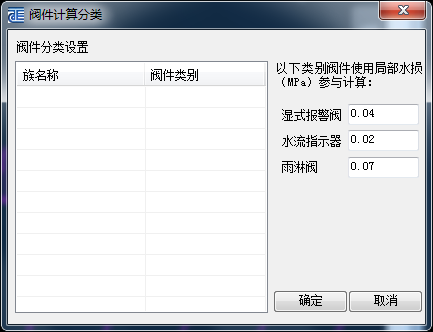

10.阀门分类:对项目中已使用的阀门阀件进行分类及参数设置,用于消防、喷淋计算的当量长度统计。

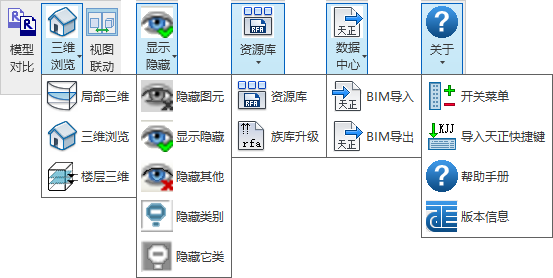

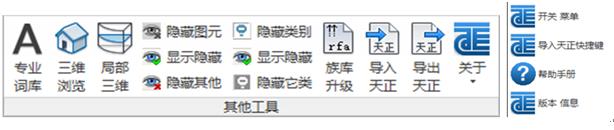

(四)其他工具

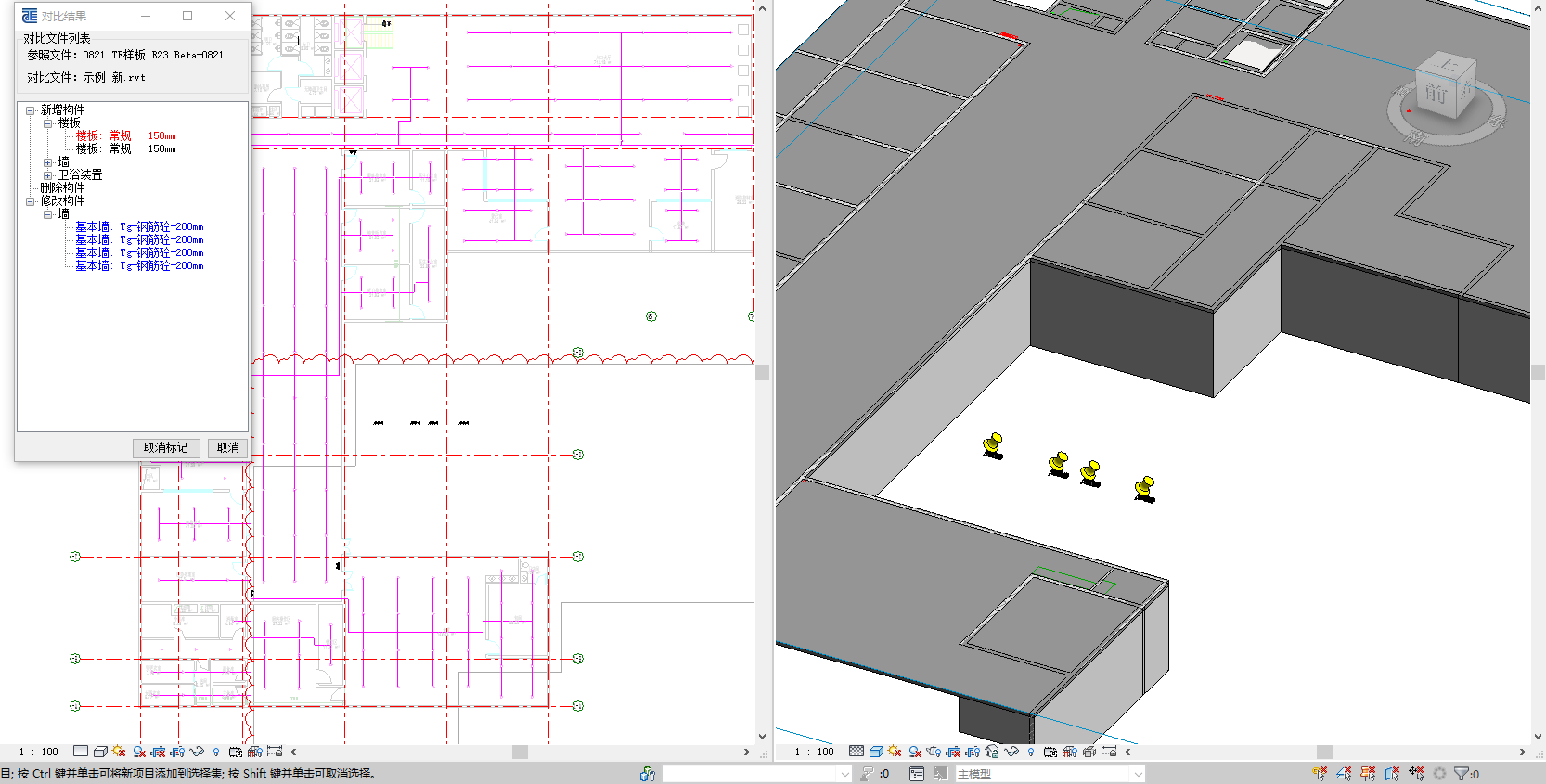

1.【模型对比】:可以对比两个模型中图元的差异,包括链接文件。

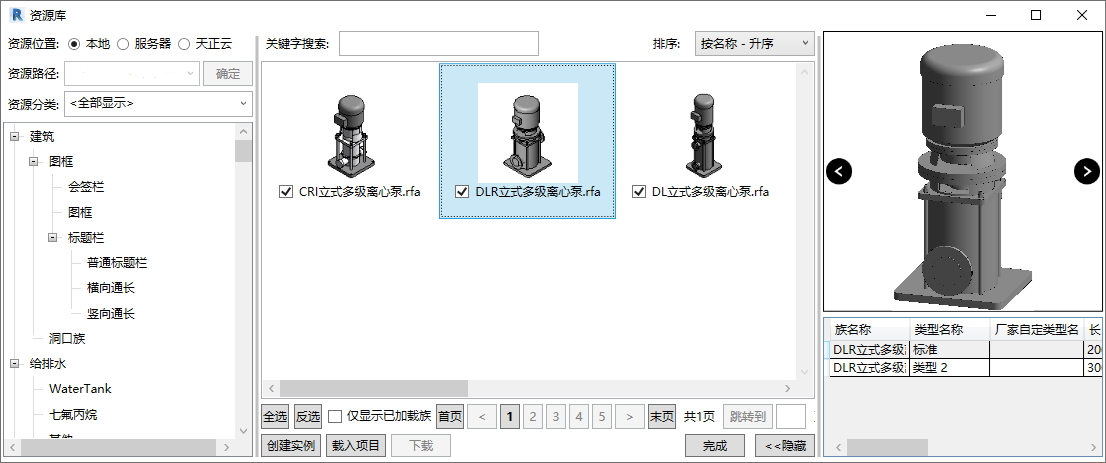

2.【资源库】:对BIM资源进行管理。

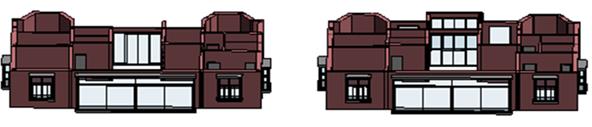

3.【导入天正】【导出天正】用于打开在Autocad平台上的T20系列天正软件绘制的图纸存成的tgl格式文件。在Autocad平台上的T20系列天正软件绘制的图纸被打开如下图:
