TR- WT  V3.0介绍

    天正给排水软件V3.0是一款全新的三维BIM辅助设计软件。软件基于Autodesk公司的Revit设计平台,包含给排水系统、消防水系统两个大模块。以符合工程实际与规范要求为基础,同时给予设计师较高自由度的操作空间,将专业化和BIM软件智能化有效结合,极大程度上降低了设计人员采用BIM平台进行设计的难度,显著提升设计效率,体现了专业设计与快速建模相结合的设计理念。



(1)   给排水系统设计


    天正给排水设计模块按照专业的设计流程分为设置、绘制管线、布置、连接、编辑、标注、计算工具、材料统计等子功能模块。

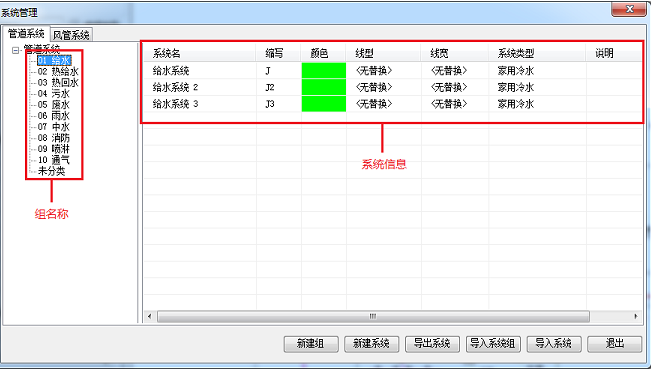

系统设置:综合水管、风管的所有系统分类及系统类型,支持系统类型的增加、删除,支持管线颜色、线型、线宽的统一修改。所有改动均适用于后续管线绘制、编辑等操作。

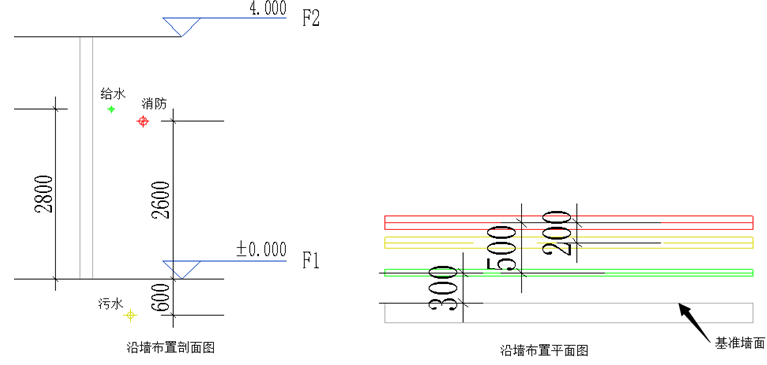

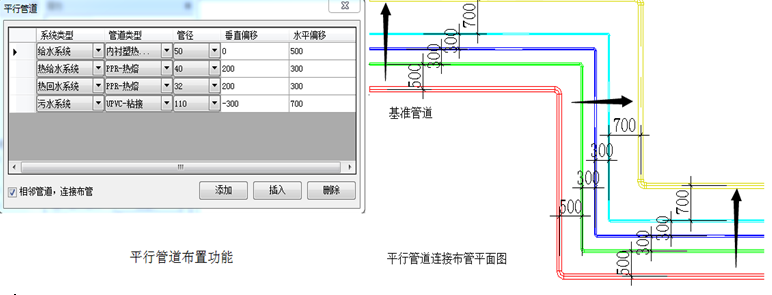

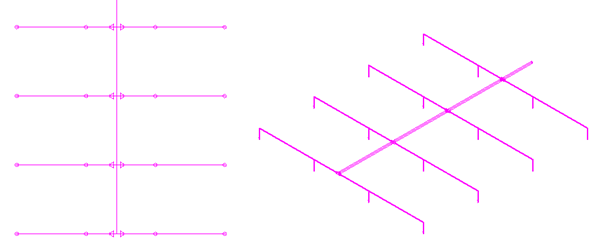

专业水管布置工具:软件提供专业化水管设功能,立管设计、平行管道布置、沿墙不管等专业工具,降低使用难度,提高设计效率。

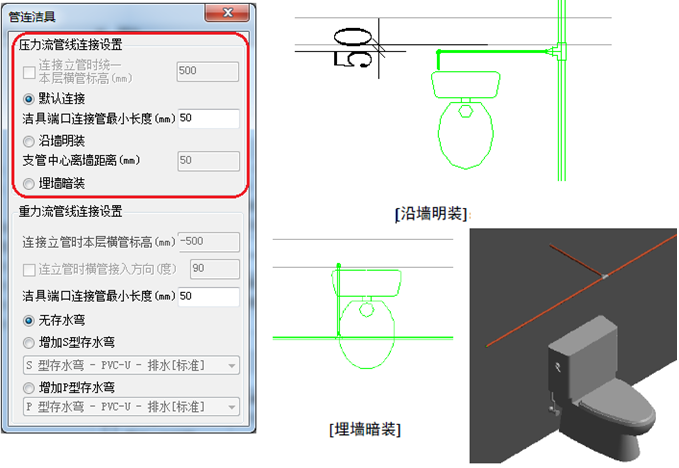

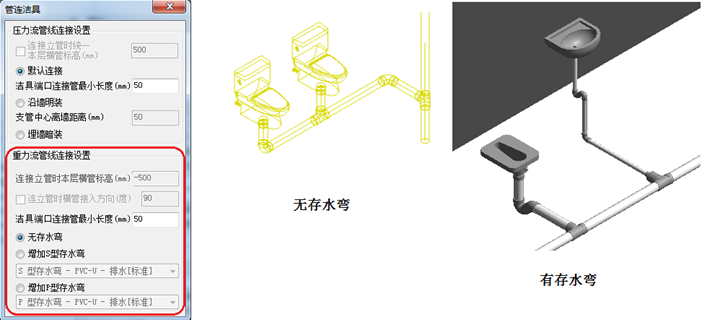

快速管连洁具:软件提供基本卫生洁具族库,可快速进行洁具布置;软件提供管连洁具功能,只需绘制干管,软件自动将所框选洁具中所有与之管道类型相同的接口进行连接,并根据用户设置添加附件。可根据实际情况控制连接样式、考虑明装、暗装形式。

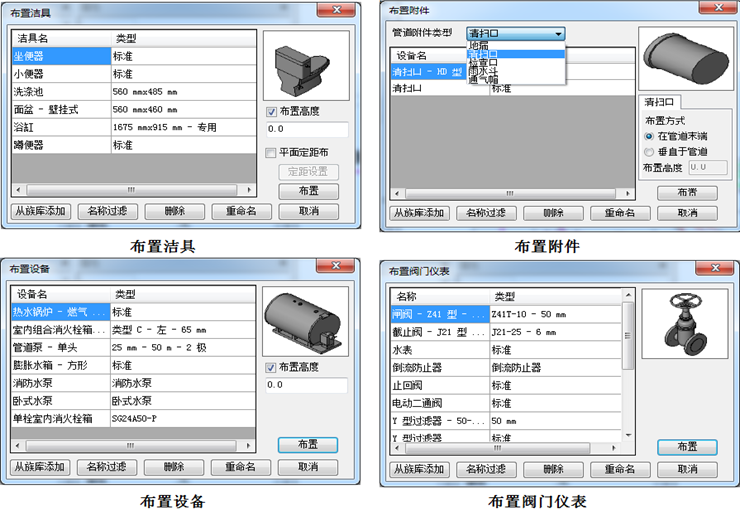

丰富设备布置功能:软件提供布置洁具、布置设备、布置附件、阀门仪表等给排水设计基本族库;同时对应详细“族”的数据信息;族库支持扩展;可满足室内给排水设计基本需求。所有设备都能与管线只能连接,并支持材料统计。


(2)   天正消防水设计:

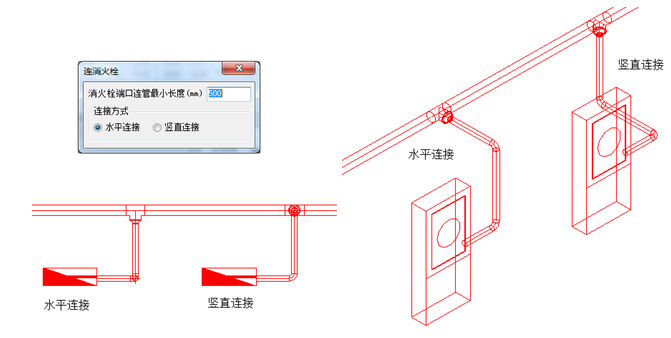

消火栓设计:根据消火栓接口系统类型,将接口连接到与之最近的相同系统类型的消防管道上。

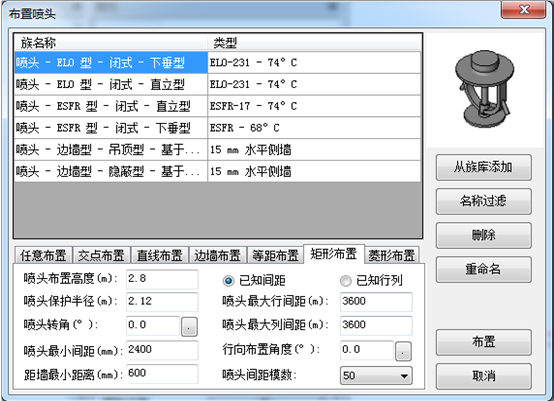

喷淋设计:支持项目中喷头族的检索、布置工具。提供多种喷头布置方式,随用户设置参数快速完成喷头布置。并根据所选管道系统类型,相同类型接口的喷头与之相连。【喷淋管径】可根据连接喷头的数量,自动调整自喷系统中各管道的管径规格。支持侧喷头形式及沿边墙自动布置。






材料统计:
【明细表】对图面风管、水管、设备、阀门等内容进行统计,生成revit明细表,可对输出内容进行选择。
【材料统计】对图面风管、水管、设备、阀门等内容进行统计,直接输出excel表格,可对输出内容进行选择。

3)专业计算功能

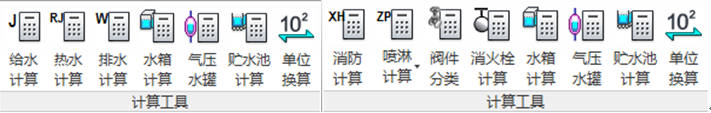

软件依据国内计算规范及提供专业给排水计算工具;计算界面与方式与ACAD平台天正给排水产品保持一致,计算快捷准确。提供多个系统水力计算,可调整管网最优管径,并提供水容器计算工具,辅助选定设计参数。部分计算结果可输WORD出计算书,并在Revit中生成计算结果表。

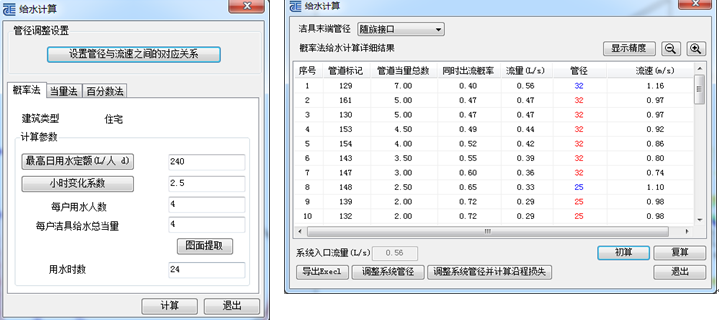

给水计算:

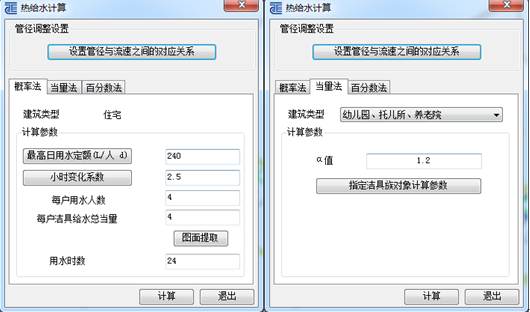

 热水计算:

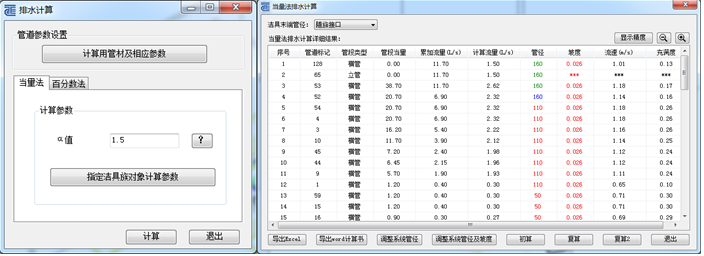

排水计算:

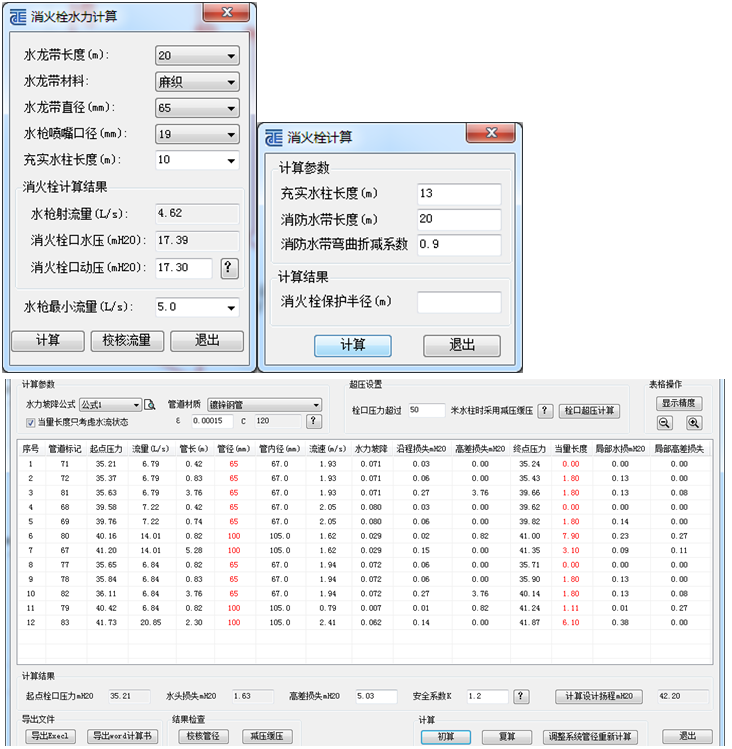

消防计算:

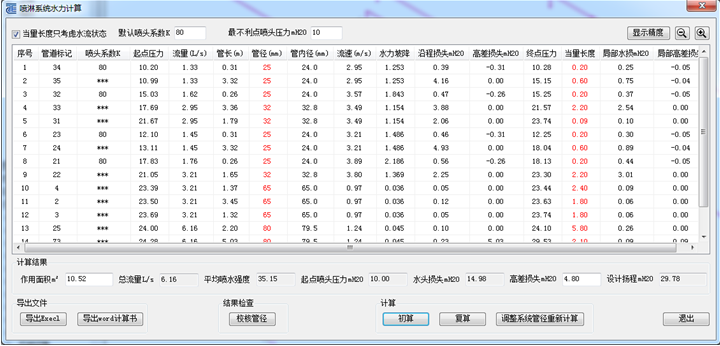

喷淋计算:

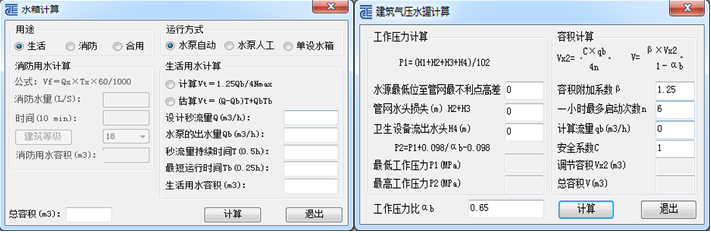

水箱计算:                                                              气压水罐计算:

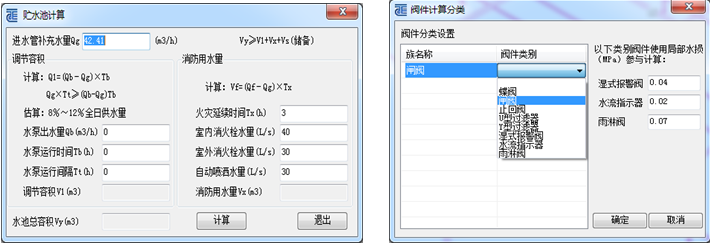

贮水池计算:


阀门分类:对项目中已使用的阀门阀件进行分类及参数设置,用于消防、喷淋计算的当量长度统计。

其他工具:



【导入天正】【导出天正】用于打开在Autocad平台上的T20系列天正软件绘制的图纸存成的tgl格式文件。

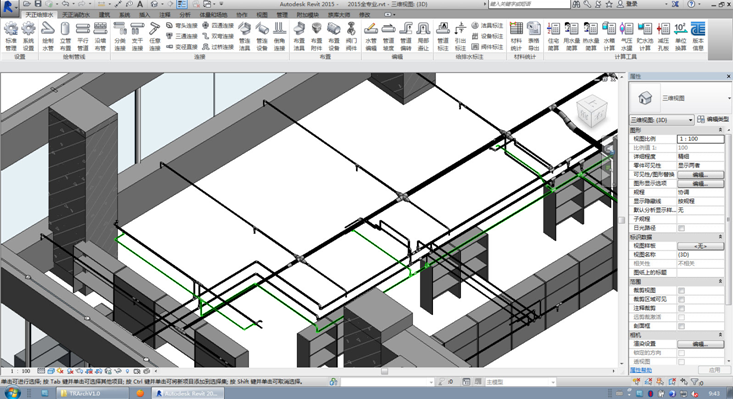

Autocad平台上的T20系列天正软件绘制的图纸被打开如下图:
