TR-Elec V3.0介绍
     TR天正电气V3.0是一款全新的三维BIM辅助设计软件。软件基于Autodesk 公司的Revit平台开发。它是天正公司总结多年从事电气软件开发经验,将我国现行规范和软件使用紧密结合,从设计师的角度出发,充分的考虑了设计工程师的使用习惯设计而成。软件一共分为9个部分,分别为:设置、平面设备、导线、线管、桥架、变配电室、标注统计、计算与其他工具,每一个部分均按照设计师的设计流程来组织软件功能,将专业化和BIM平台智能化紧密结合,有效的降低了设计人员采用BIM平台进行设计的难度,显著的提升了设计效率,体现了专业设计与快速建模相结合的软件设计理念。


1)设置

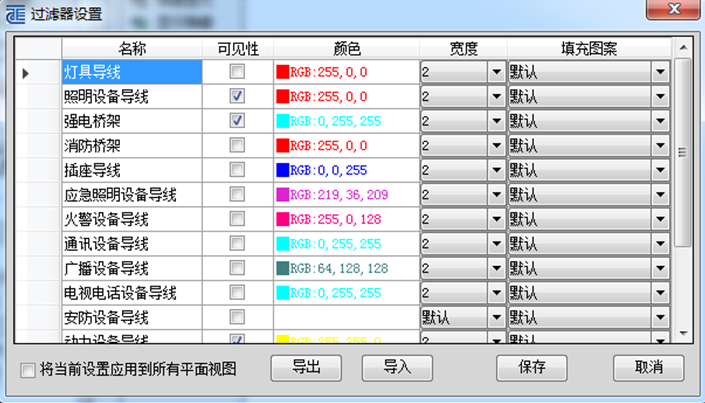

1、提供电气设置、桥架设置、过滤器设置功能。
2、电气设置调用REVIT命令,并对配电系统、配电类型与线管尺寸进行扩充和改善,使得软件默认数据更加适应中式电气设计系统。

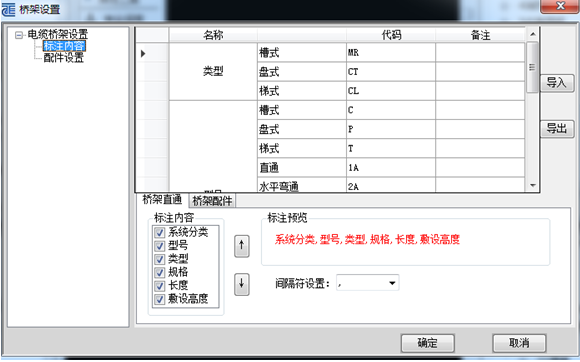

3、桥架设置单独调出,一次操作就能快速设置,内容相对较全面、形式多样化、标注内容可导入、导出,支持配件载入自创的相关对象族、配件切换预览相对较快速。






(2)平面设备


    提供多种布置方式,支持设备替换、旋转、翻转等功能,还可快速布置按钮,对当前视图的过滤器进行设置。该方式与T20风格统一,便于操作,多种布置方式采用循环操作,大大提高了设计师绘图效率。

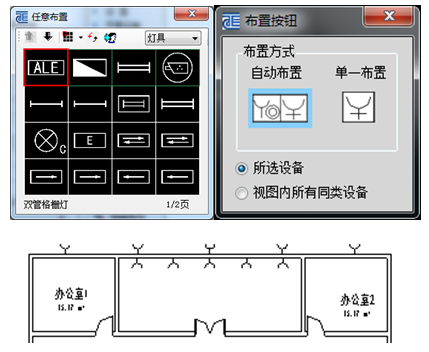

布置按钮:可批量在消火栓箱上自动布置按钮
门侧布置:支持批量对开关距门侧位置的设定与调整。

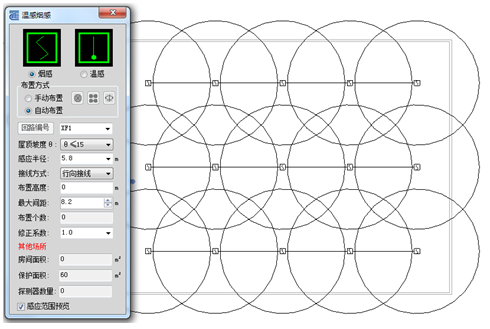

温感烟感:提供自动布置和手动布置两种方式;接线方式与感应半径布置高度等参数均可以进行设置,在布置过程中可以进行感应范围预览。



(3)导线

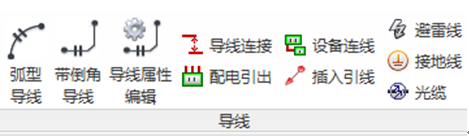

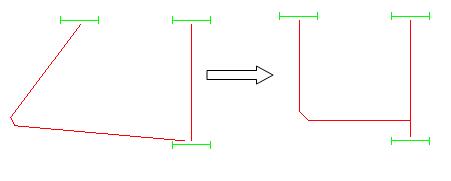

    可绘制导线、避雷线、接地线、光缆,可进行导线连接、设备之间连线、配电引出以及插入引线和导线属性编辑。导线属性编辑与设备连线均可分别设置火、中、地,前者拾取导线属性功能,更智能化,后者可对设备回路编号进行定义,更加方便、快捷。

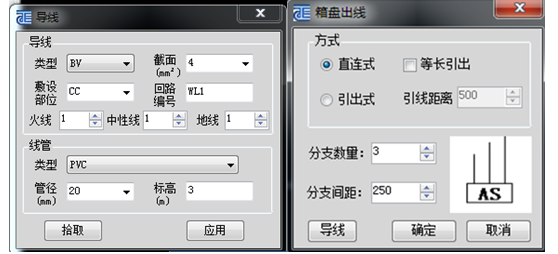

配电引出支持直连式、等长引出、引出式,实现的出线效果更丰富,导线设置也更健全,对应功能思路更清晰,操作更方便。

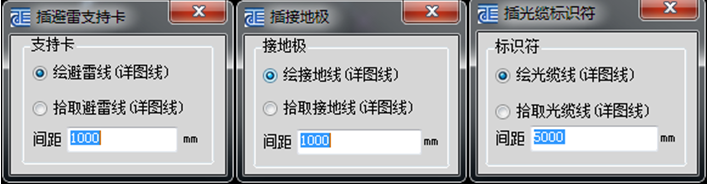

防雷线、接地线、光缆支持绘制与拾取两种生成方式,且可在对话框中实时更改参数信息。


(4)线管

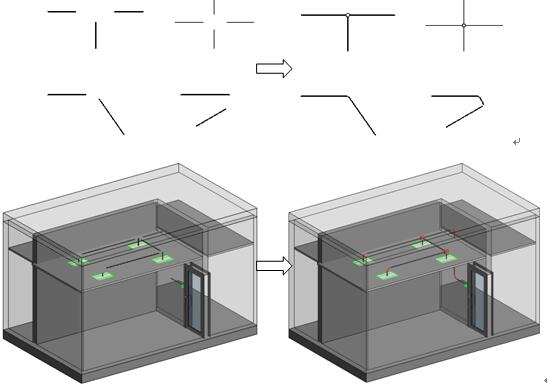

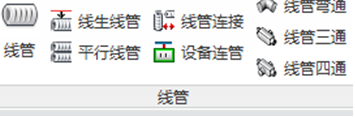

    支持线管以及平行线管的绘制,可完成线管与线管以及线管和设备之间的连接,支持导线生成线管且可脱离墙将导线生成线管;根据设置参数进行线管绘制,在绘制的过程中可自动生成线管弯通、线管三通、线管四通等线管配件。

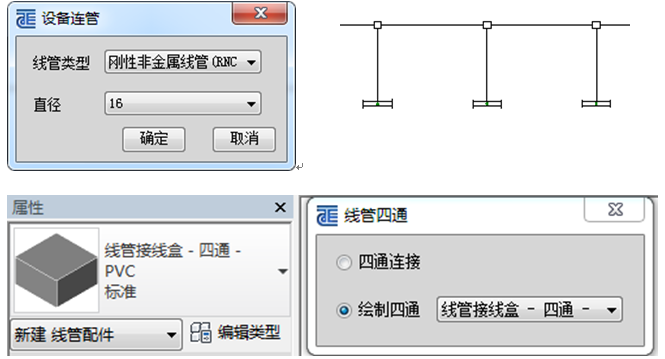

设备连管:选择图中的设备,将其与图中的线管进行连接,支持多个设备的选择。如下图:


(5)桥架

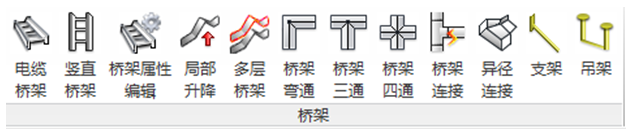

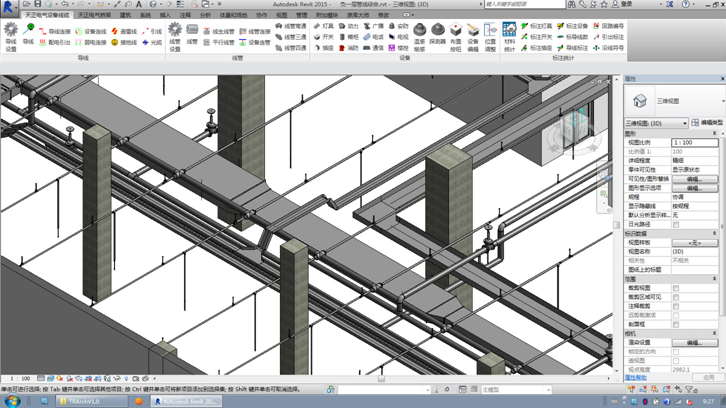

    提供桥架、竖直桥架、支架、吊架、桥架配件的基本绘制功能,同时可以实现桥架的精确连接,桥架的局部升降与异径连接;支持生成多层桥架;绘制过程中自动生成弯通、三通、四通、变径等构件,桥架各部分构件相互关联,拖动一部分其余相关连部分随之联动

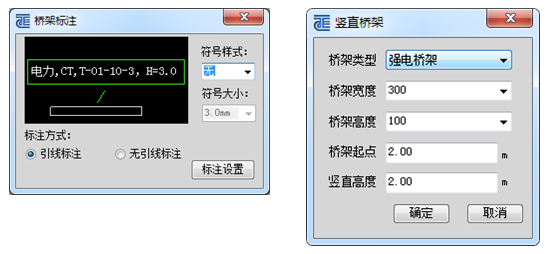

    竖直桥架:可生成空间的竖向桥架,在绘制过程中基于横向绘制的桥架若符合弯通的生成条件则会自动根据桥架的位置生成上下弯通。
桥架属性编辑在桥架标注前可对其进行赋值,设定桥架的系统分类、类型和型号;桥架标注时读取这些信息以及桥架高度和长度等。



(6)变配电室

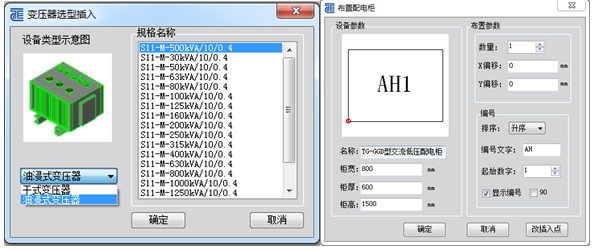

   提供丰富变压器族库及尺寸类型;支持变压器及配电柜的绘制功能,能够实现桥架生成电缆沟,还可以对配电柜尺寸做出标注,快速完成变配电室设计。配电柜和配电尺寸在变配电室设计图中按要求个数和尺寸插入配电柜设备;布置完成后,可对其进行尺寸标注




(7)标注统计

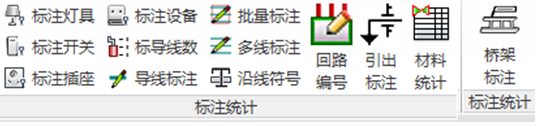

    在标注统计这一模块中,支持对图面上的设备进行标注,支持对导线信息、导线根数以及导线回路编号的标注,支持多线标注、批量标注;可以在导线上标注文字或插入箭头,支持桥架标注,功能基本取自天正 CAD,其中导线标注、标导线数、引出标注、沿线符号、桥架标注样式比较丰富、美观、人性化。

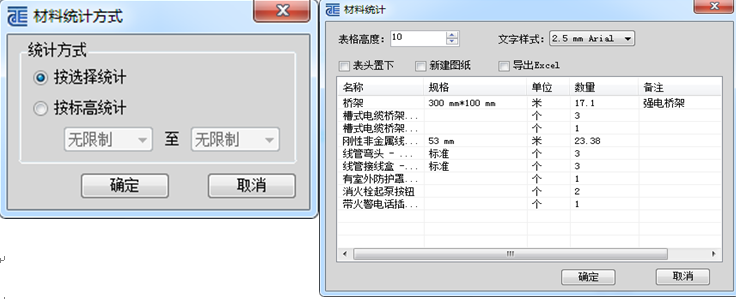

    支持对电气设备的统计,包括桥架、管线、设备等材料。在统计前我们可以设置统计的范围,可以多选进行统计,也可以按照标高统计。统计完成后可以将统计结果以表格形式插入到本图或新建的图纸中,也可以将其导出到Excel表格内。



(8)计算

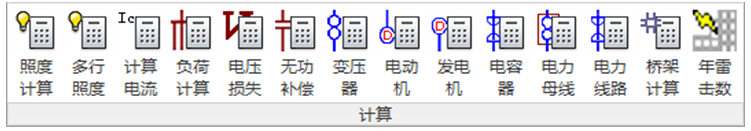

    支持照度计算、多行照度、计算电流、负荷计算、电压损失、无功补偿、电力变压器保护、3~10kV电动机继电保护、发电机继电保护、3~20kV电力电容器、6~110kV母线及分段断路器保护整定、6~20kV线路的继电保护、桥架计算、防雷击数计算等,计算结果均可导出Word或Excel。支持《工业与民用供配电设计手册》第四版。

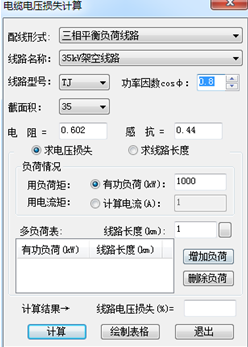

电压损失:支持12种不同线路的计算,更加全面;提供长度拾取功能,可拾取视图中导线或设备线路的长度信息,方便设计师估算,智能快捷。

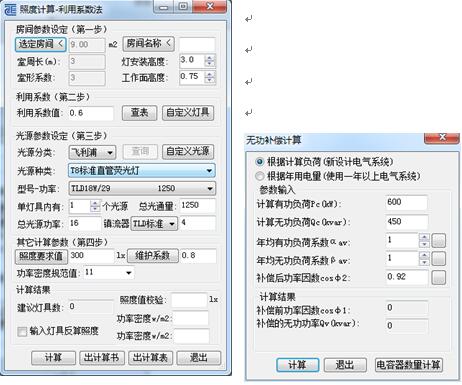

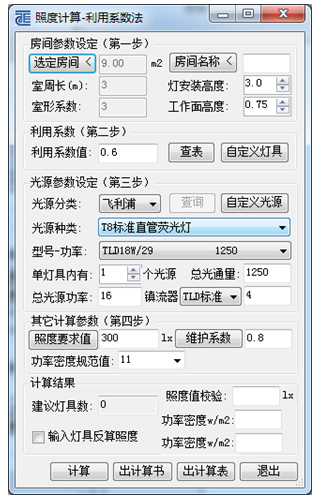

照度计算:利用系数法来计算房间的平均照度与灯具数,操作界面与ACAD平台天正电气完全一致。支持最新照明设计规范;计算结果可导出Word计算书。并可在Revit中自动输出计算结果表。多行照度可一次性计算多个房间,对灯具选型后自动布灯。

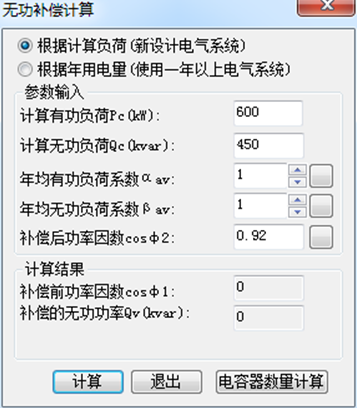

 无功补偿:可根据计算负荷与年用电量进行计算,提供多种电容器供选择计算,智能、快捷。

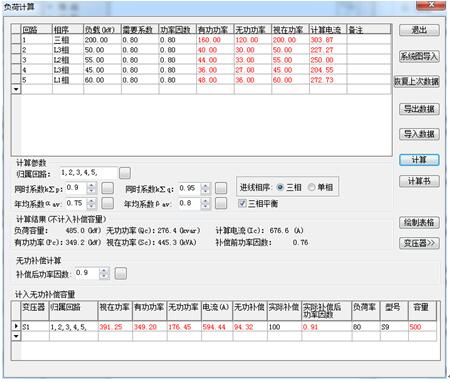

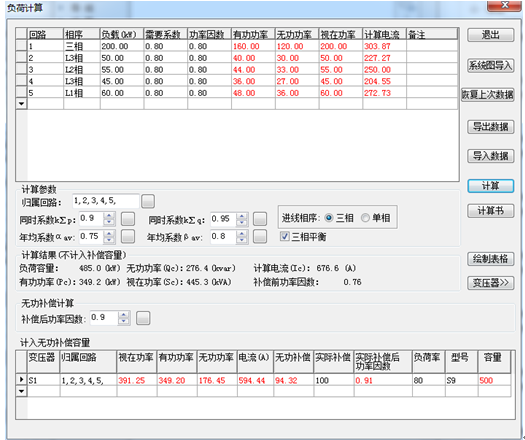

负荷计算:可算出负荷总容量,有功/无功/视在功率、计算电流和补偿器前功率因数,选出合适的变压器,且当实际补偿有值时,可计算出实际补偿后的功率因数,方便设计验证方案




(9)其他工具

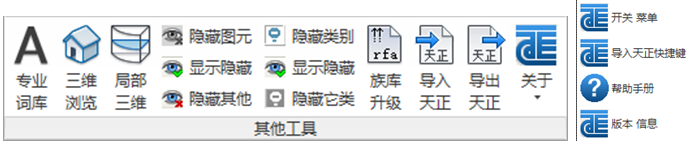

【导入天正】【导出天正】用于打开在Autocad平台上的T20系列天正软件绘制的图纸存成的tgl格式文件。
Autocad平台上的T20系列天正软件绘制的图纸被打开如下图:
