TR天正建筑软件V3.0介绍

    TR天正建筑软件V3.0是由北京天正软件股份有限公司独立研发并独立拥有知识产权的建筑设计行业应用软件。该软件利用Revit 2015-Revit 2017图形平台及其操作概念开发,具有软件具有楼层轴网、墙体门窗、房间楼梯、标注工具、其他工具、协同开洞、建筑防火等7大功能模块。

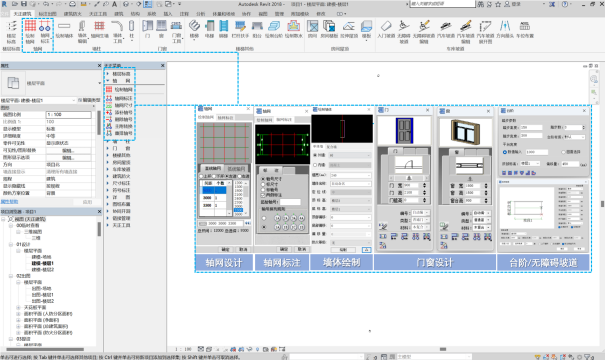

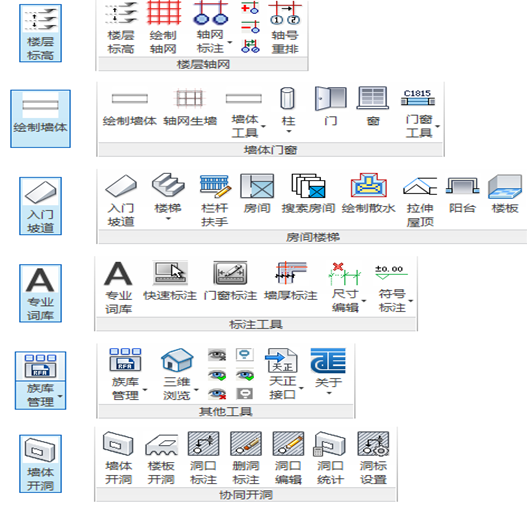

    TR天正建筑软件整合了BIM建模软件的主要功能,以模块划分为七个选项板呈现在界面上,方便用户使用。

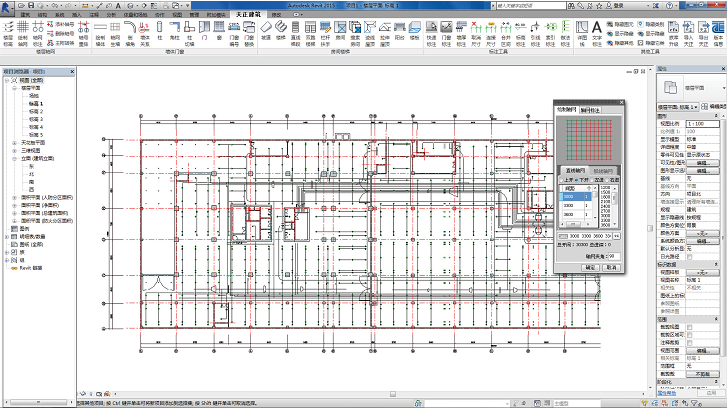

【楼层轴网选项板】用于定义建筑楼层信息以及轴网的绘制及标注;
【墙体门窗选项板】包含绘制建筑墙体,建筑柱,门和窗构件的命令;

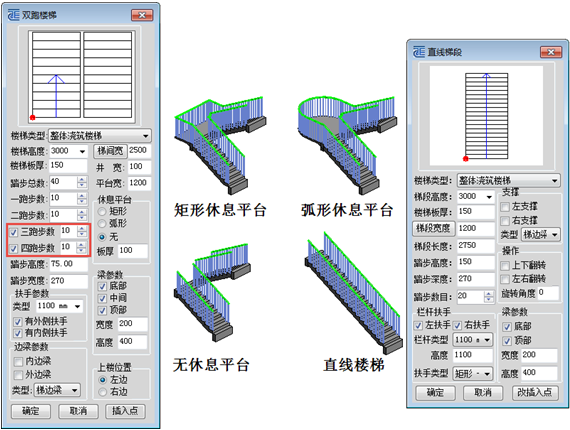

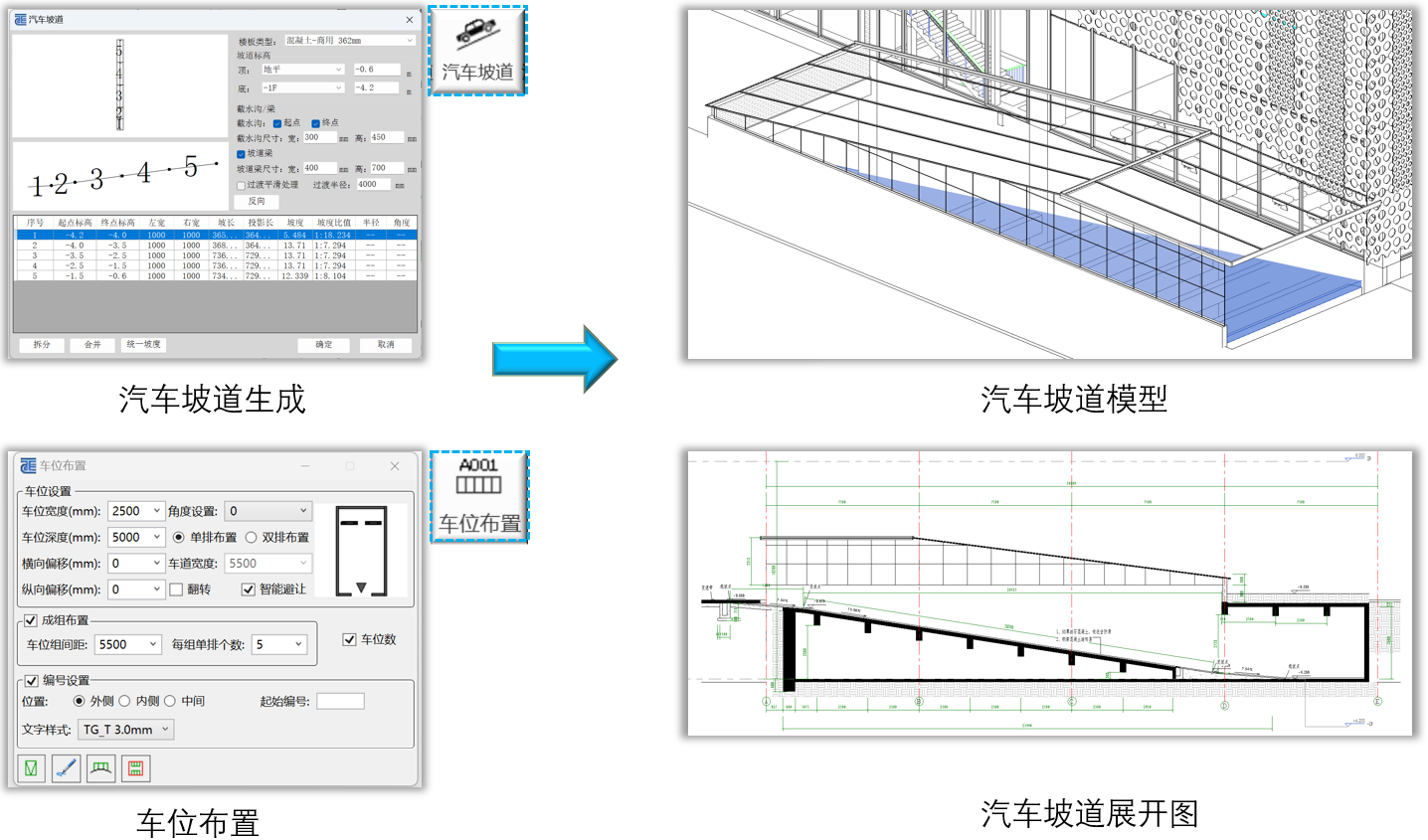

【房间楼梯选项板】包含绘制坡道楼梯,生成房间对象,绘制屋顶和楼板等一系列命令。

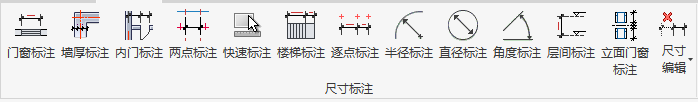

【标注工具选项板】提供了快速标注门窗墙厚等构件尺寸的相关命令,以及符号注释命令;

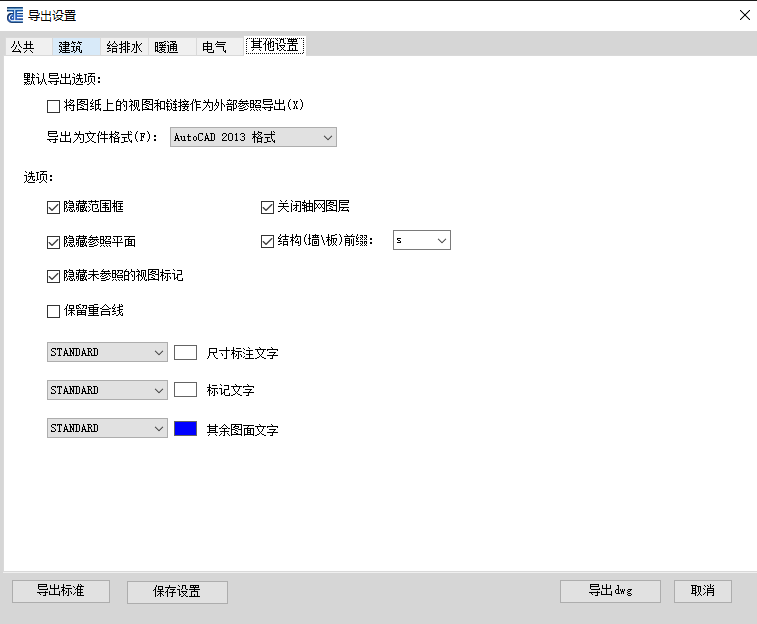

【其他工具选项板】提供【导入天正】和【导出天正】命令,用于和基于AutoCAD平台开发的T20天正建筑软件进行图纸转换。
【协同开洞选项板】用于与设备专业之间协同对墙体、楼板进行开洞及标注、示意等功能。
【建筑防火选项板】基于《建筑设计防火规范》GB 50016-2014用于自动划分校验防火分区,并导出防火分区面积表;判定走道及房间内疏散距离路径是否正确,并导出疏散距离表。




软件特色:

专业建筑设计工具,与CAD平台天正建筑相一致的操作界面;降低学习成本,提高设计效率。

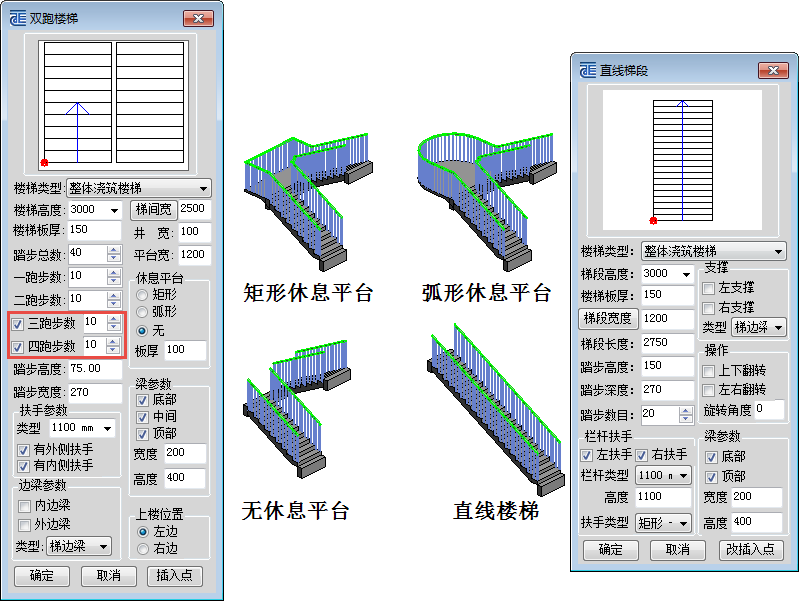

TR天正建筑楼梯参数设计

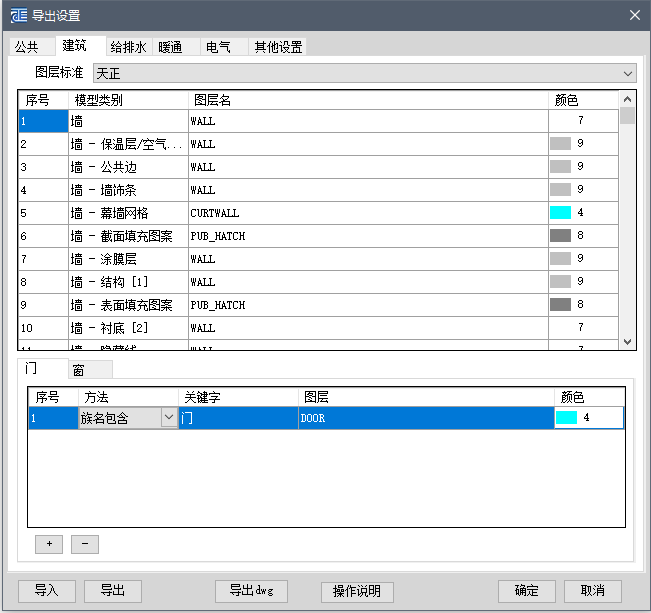

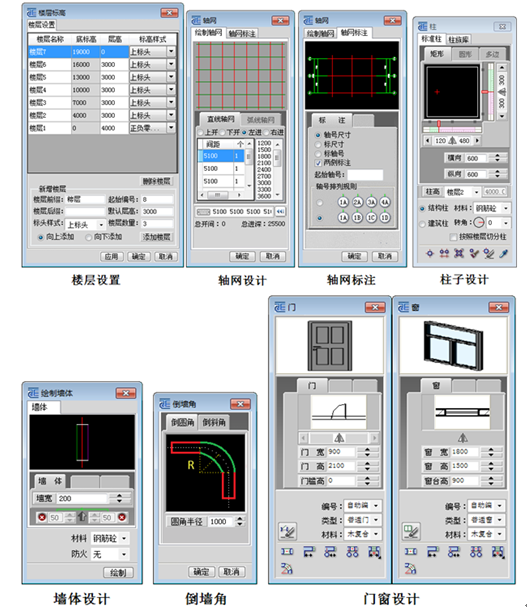

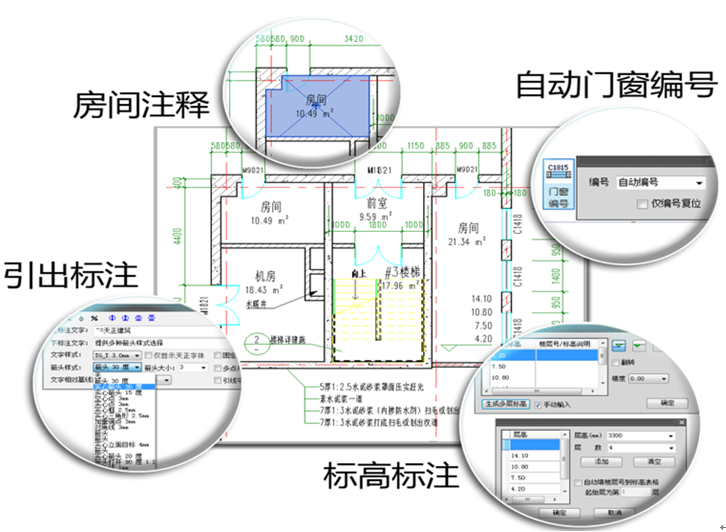

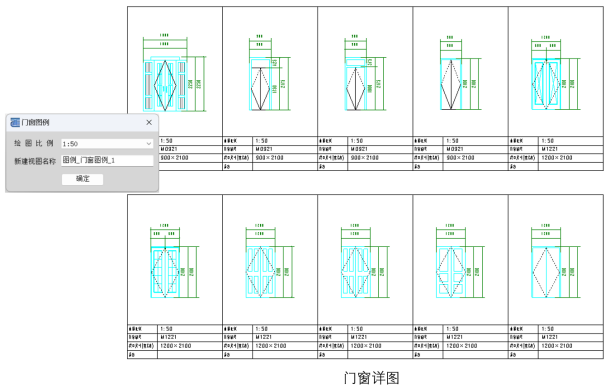

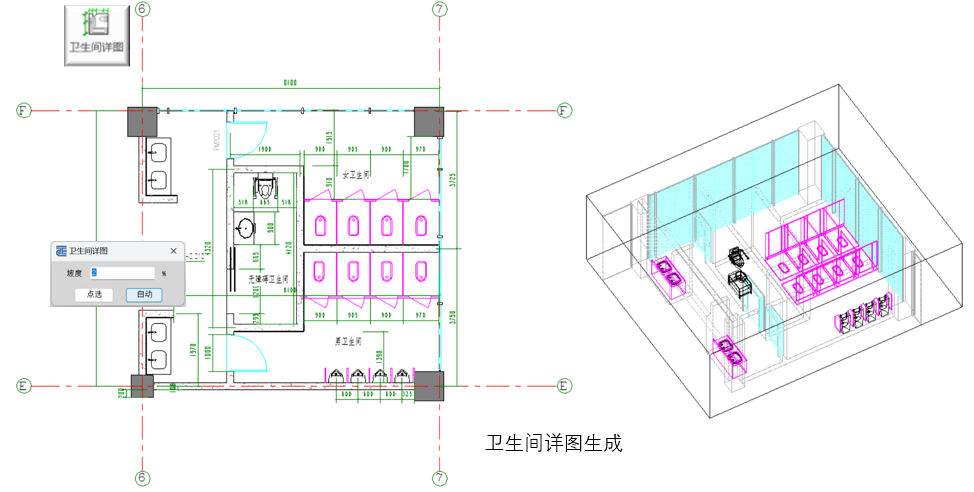

专业级标注、注释功能,实现BIM出图
TR天正建筑按照符合建筑制图规范的标注要求,专门针对建筑行业图纸开发了专业化的尺寸和符号标注系统,轴号、尺寸标注、符号标注等,操作简单,精度准确。同时软件针对Revit设计特点,也开发了各种适应Revit特性的功能,这些特有的功能解决设计人员实际困惑之处。




【柱子】的设计:

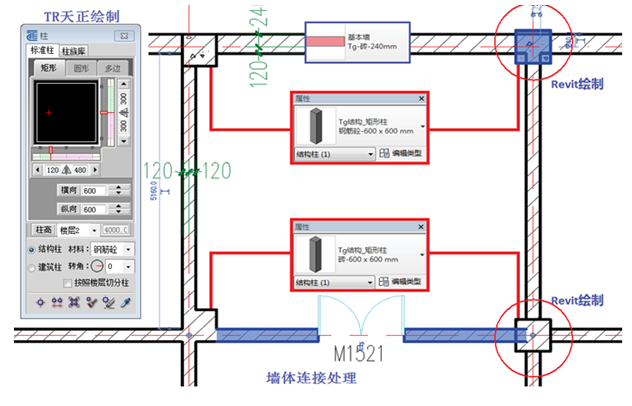

1.   支持Revit“建筑柱”、“结构柱”设计,修改了结构柱和墙体融合处理;
2.   同材质会融合,不同材质不融合。解决了设计表达方面的困惑问题;
3.   可精确设置柱子偏移量,准确布置偏心柱;
4.   可将多层柱子按楼层切分,使多层柱子之间不再联动;
5.   【柱切墙】功能可将柱端墙体在柱子插入处打断,使柱子两侧墙体不再联动。
6.   【墙体关系】专用于解除和重新连接两段相交的墙体之间的联动关系。




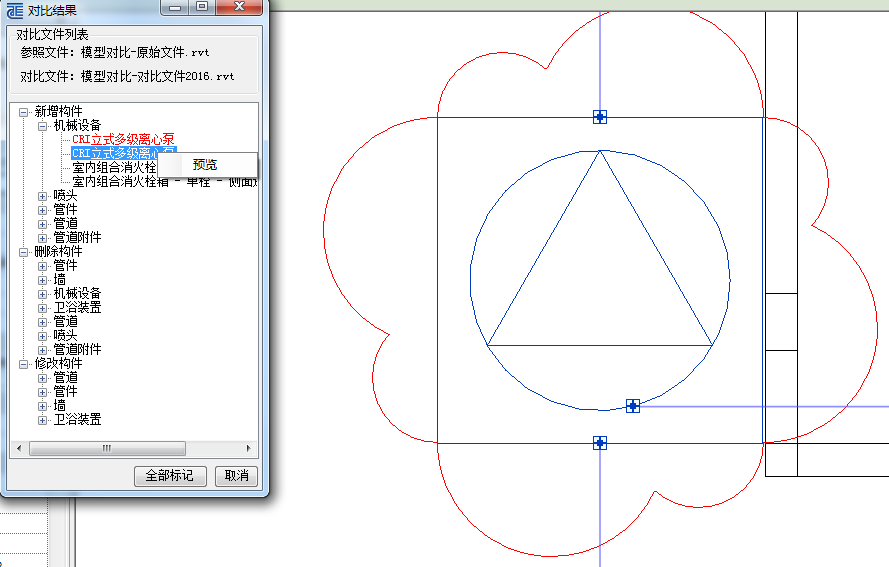

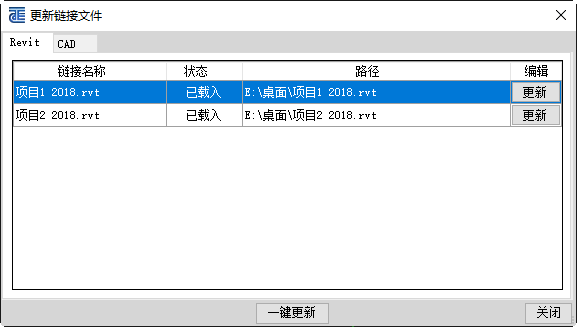

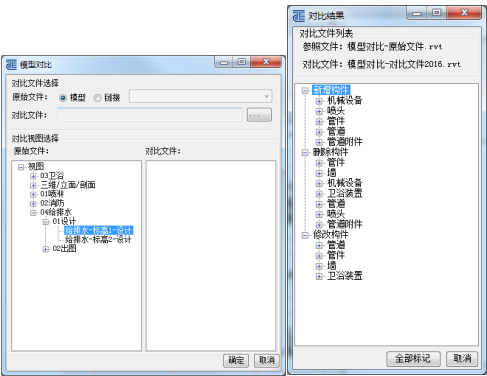

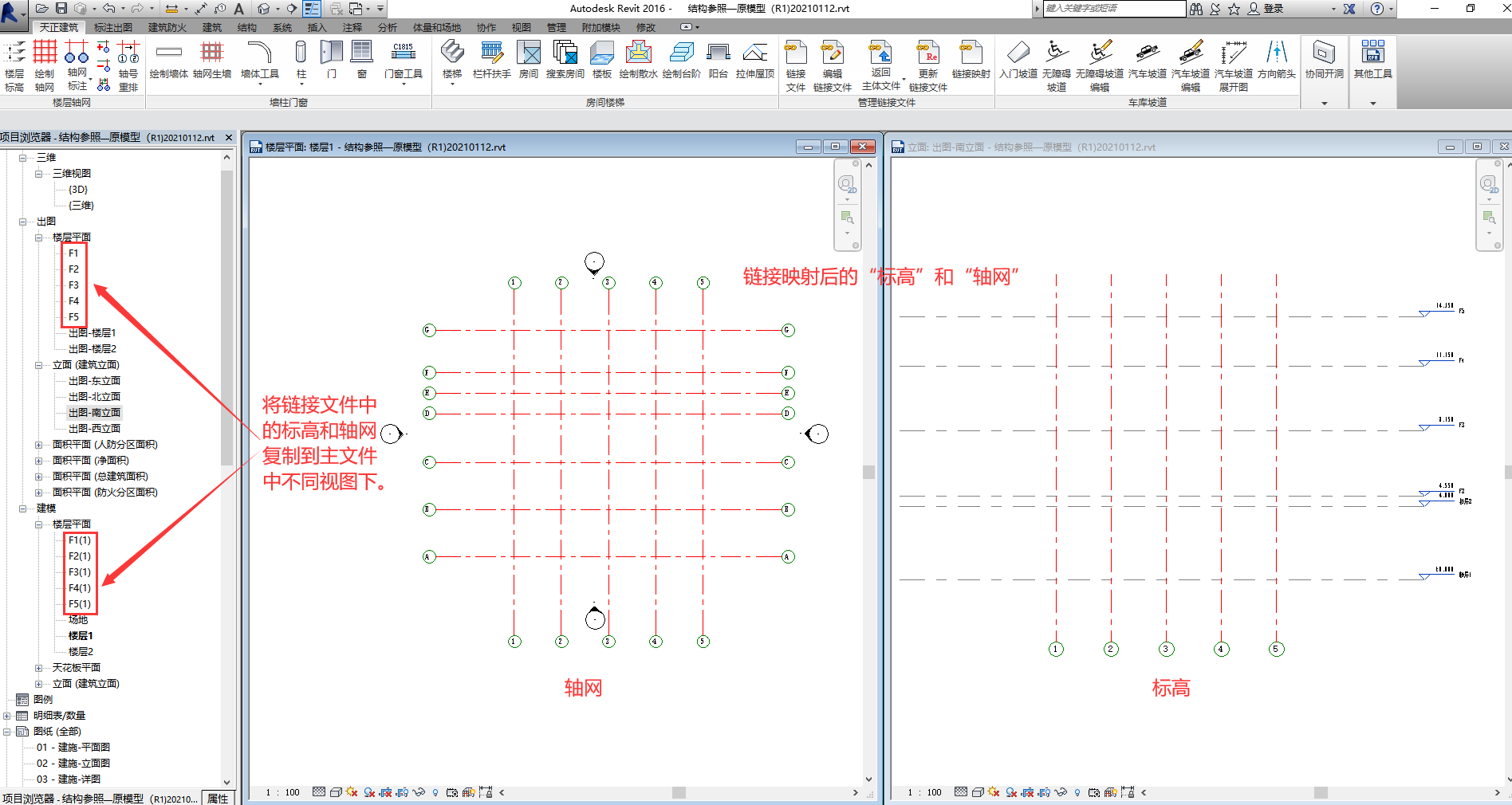

提高建模效率,实现BIM出图

天正以Revit为基础平台开发系列软件。弱化BIM设计难度,消除二三维设计界限,提升整体应用精度,降低Revit的培训成本,以天正的易用与亲和力,力争打造零培训的BIM应用。

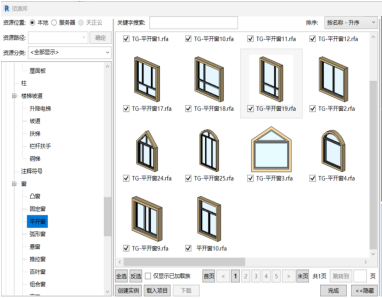

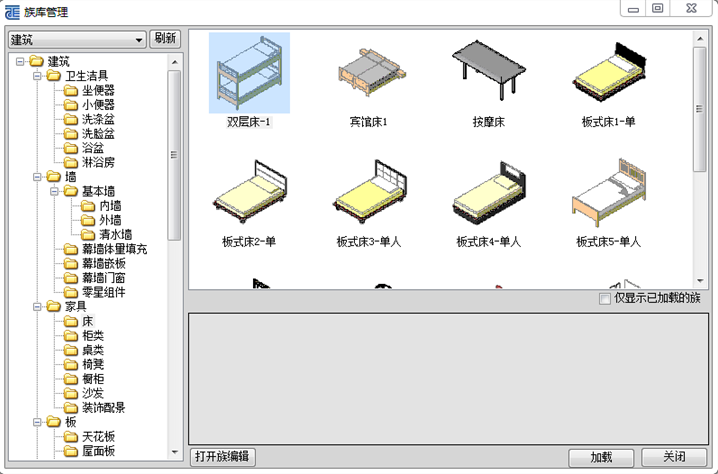

自动建立天正族库,保障与CAD平台天正图例的对应关系,从而实现真正意义上的双向互导与信息的完整;规范建筑及各专业族库的定制标准,结合设计院实际需求建立符合设计标准及应用需求的BIM族库新模式。






设备协同开洞,解决专业协调

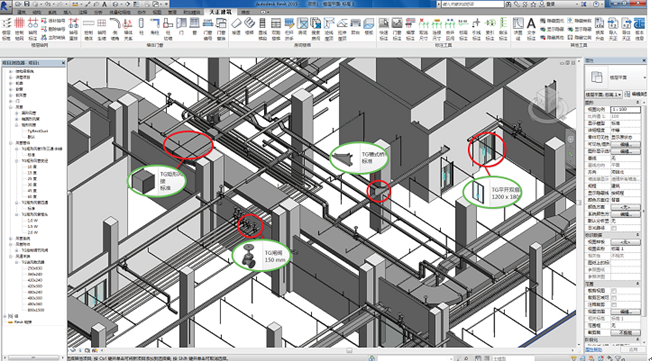

TR天正建筑致力于解决建筑师与水暖电设备工程师在实际BIM项目设计过程中遇到的专业碰撞预留洞口需求,开发出协同开洞功能;各专业工程师在BIM设计过程中均可实时提交专业条件,解决预留洞口,减少专业碰撞问题。

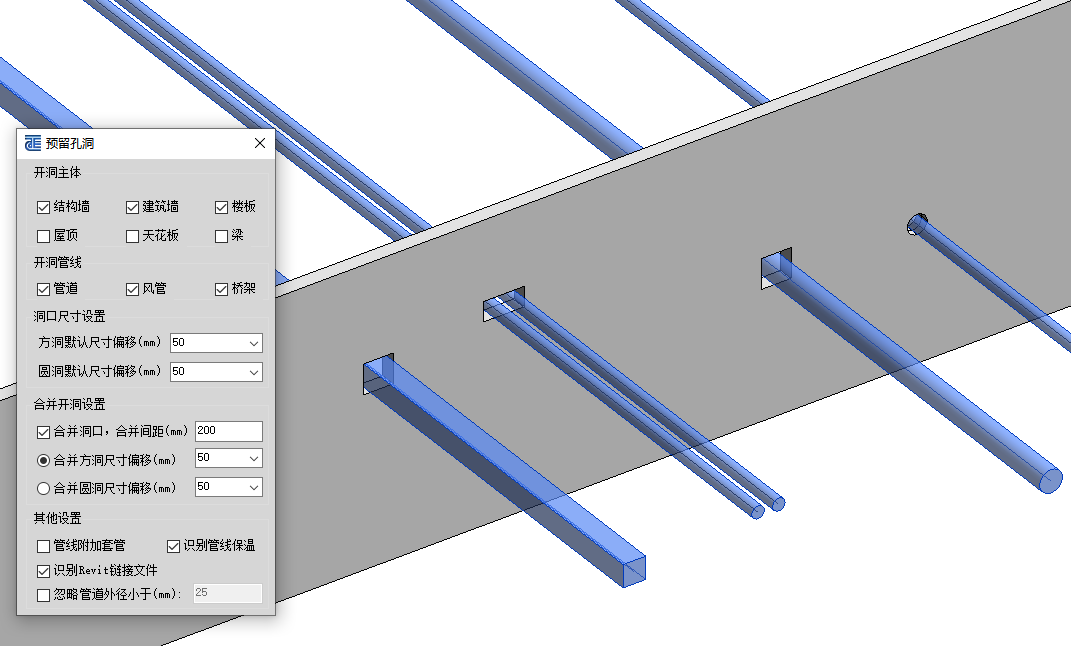

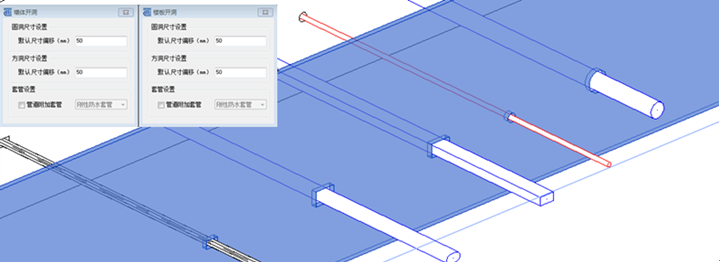

                                                                                   墙体开洞

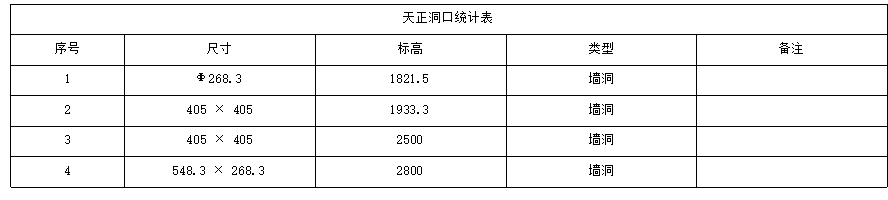

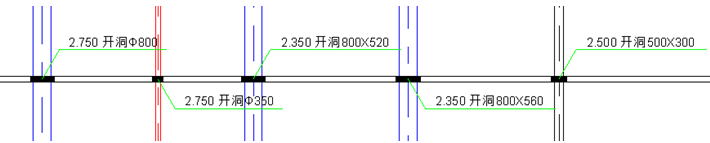

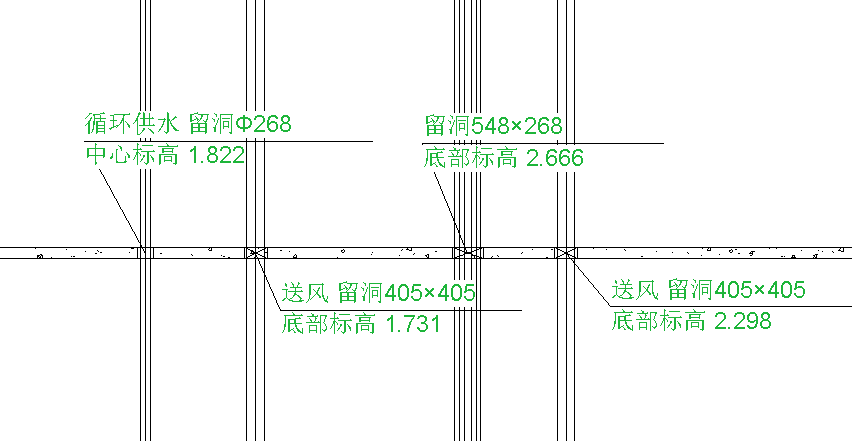

                                                                               洞口统计/标注


专业的防火功能,实现自动防火规范校审
TR天正建筑按照《建筑设计防火规范》GB50016 -2014、《汽车库、修车库、停车场设计防火规范》GB50067-2014及各类型建筑防火规范要求,植入防火规范数据,并根据建筑师设计思维及制图习惯,开发出易用、专业的建筑防火功能;该功能贯穿方案设计-施工图设计-设计校审等多阶段环节,是目前行业建筑软件中唯一齐全、专业的建筑防火功能,后期亦可实现建筑防火设计模块出图校审,规范建筑师出图质量标准。

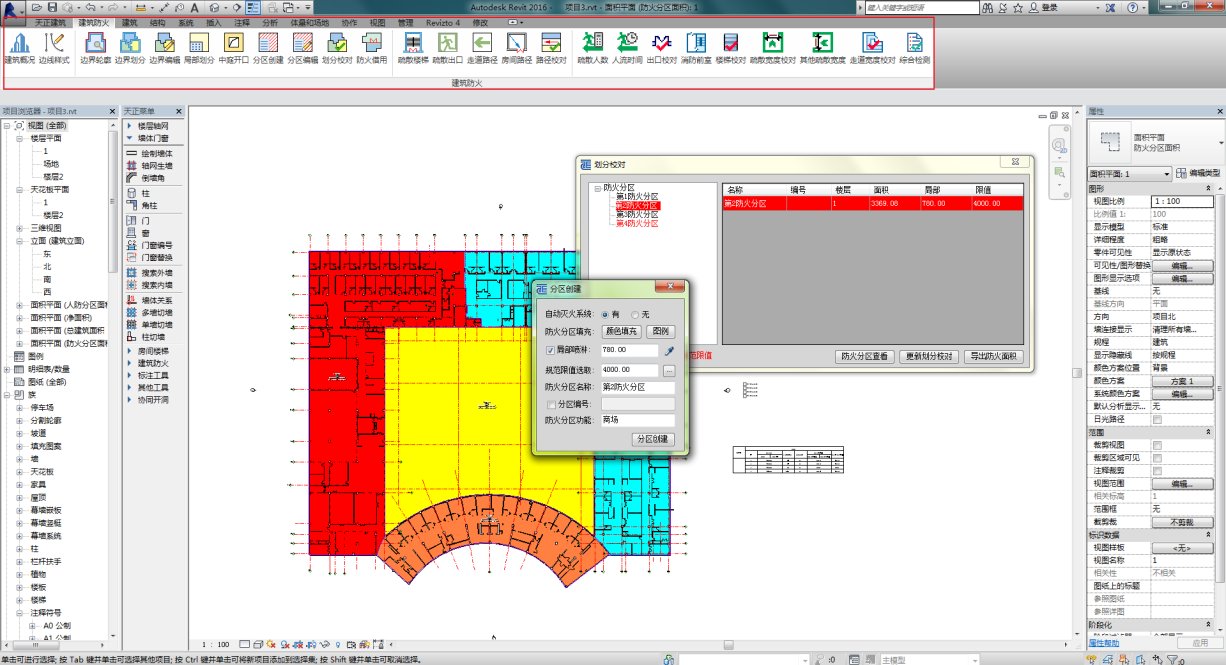

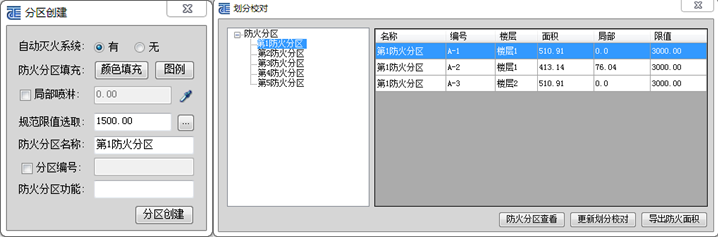

                                                                                  防火分区

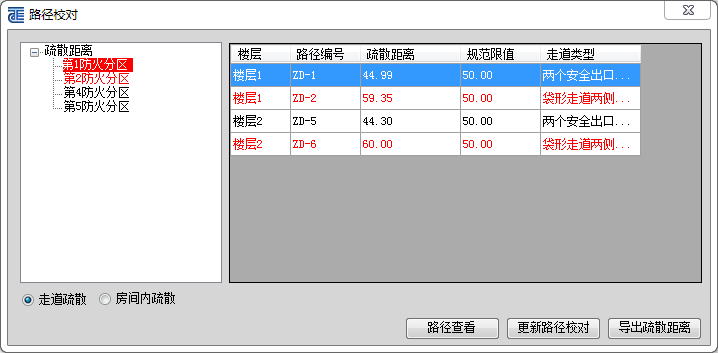

                                                                   疏散路径校对

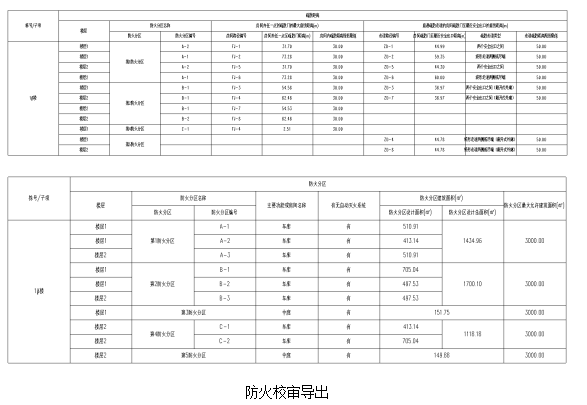

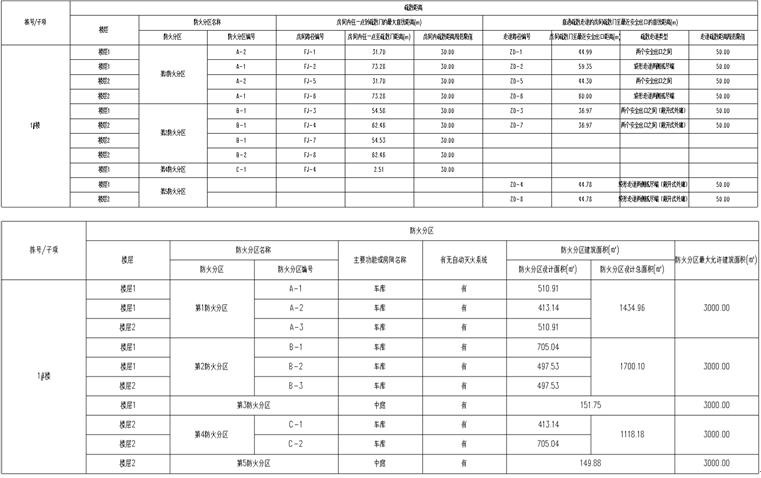

                                                                                    防火校审导出


其他工具



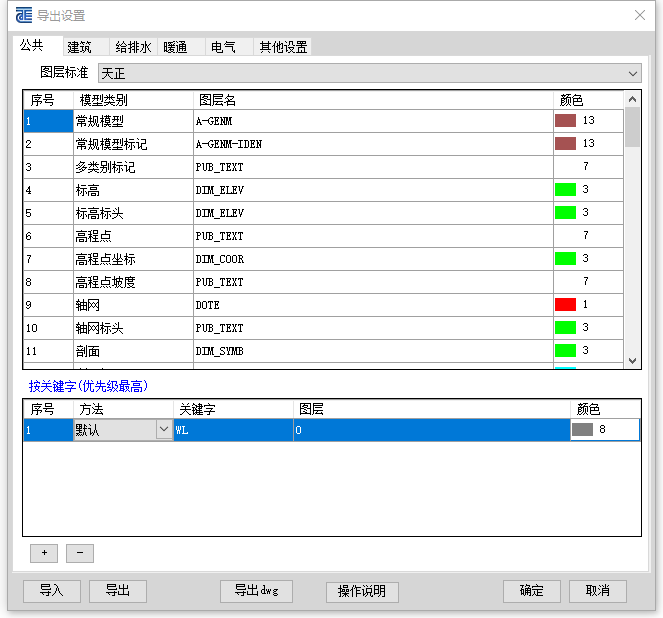

【导入天正】【导出天正】用于打开在Autocad平台上的T20系列天正软件绘制的图纸存成的tgl格式文件。

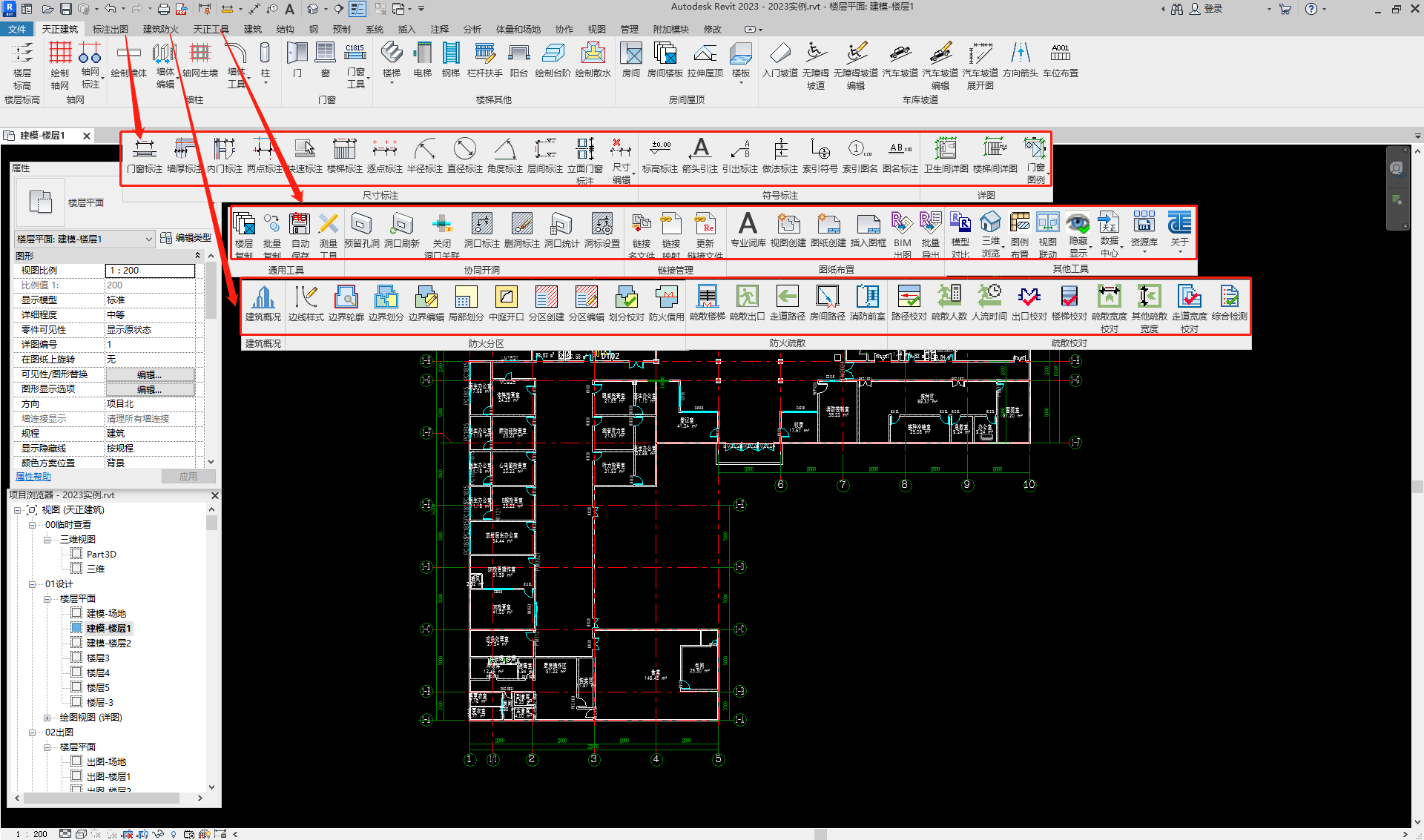

Autocad平台上的T20系列天正软件绘制的图纸被打开如下图:
